CANスタータキットSH7239A/SH7239B発売!
CANスタータキットSH7237A/SH7237B発売!

 SH7237A、SH7237B、SH7239A、SH7239Bマイコン搭載ボード

HSB7237AFシリーズ, HSB7239AFシリーズ
HSB7237BF
シリーズ, HSB7237BF
シリーズ

HSB7237AF・HSB7239AFシリーズ         HSB7237BF・HSB7239BFシリーズ

直付仕様価格                    直付仕様価格

\28,000+消費税         \30,000+消費税

特徴

CAN機能搭載製品 RoHS対応製品

ルネサス エレクトロニクス社製フラッシュメモリ内蔵の高性能マイコンを実装

プログラム開発に便利な評価用LEDボタン・スイッチ搭載

CANインタフェース実装済

(CANトランシーバIC搭載で、直ぐにCANネットワークへ接続可能)

SRAM(512KB,16bitバス)搭載※1

電源5V→3V変換シリーズレギュレータ搭載※2

外部メモリー拡張が可能(コネクタ未実装)※3

フラッシュインタフェース(20P)(高速フラッシュメモリ書込み)搭載

    弊社高速オンボードプログラマと接続

E10A-USBエミュレータ接続用インタフェース(14P,36P)搭載

さらにオプションで38Pインタフェース実装可能

回路図添付



※1,2,3 HSB7239AF・HSB7237AFは実装済み、HSB7239BF・HSB7237BFは未実装



このパッケージにはICE用ソケット仕様はご用意しておりません



<ご案内>

2013.5.14 搭載部品コネクタがJST社製に変更になりますnew!

2013年5月14日以降ご注文分より変更となります

対象コネクタ :2ピン, 4 ピン

詳細は「実装コネクタ変更のご案内」をご確認下さい

※別売オプションを御購入の際は、お手持ちのボードに実装されている
コネクタに応じて
ご注文頂きます様お願いいたします

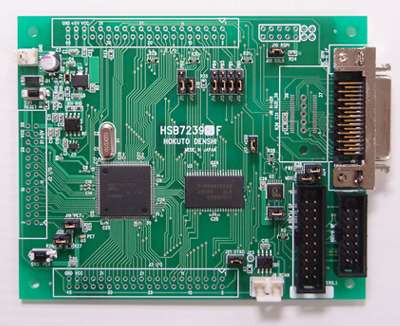

拡大写真はこちら

・写真はHSB7237AFです
・基板バージョンは実際とは異なる場合がございます



取扱説明書:PDF (シリーズ共通)更新(2013.5.14)

HSB7239AF/BF Ver0.1ボードジャンパー設定相違点について
ご案内:PDF

製品カタログ:PDF
(HSB7237シリーズ掲載版は準備中)

製品概略

製品型名 製品型名一覧表をご覧下さい

搭載可能マイコン

SH7237, SH7329グループ

パッケージ PLQP0120KA-A (LQFP1616-120)

※マイコン型名は製品型名一覧表をご覧下さい

ボード電源電圧 DC5V

搭載クロック

HSB7237AF,HSB7239AF 10MHz

HSB7237BF,HSB7239BF :12.5MHz

SRAM HSB7237AF,HSB7239AF 型名 R1RW0416DSB-2LR, 512KB(256-kword ×16-bit) (ルネサス エレクトロニクス社製)

HSB7237BF,HSB7239BF :未実装

レギュレータ HSB7237AF,HSB7239AF 型名 R1173S001D-E2 (リコー社製)

HSB7237BF,HSB7239BF :未実装

CANトランシーバIC 型名 R2A25416SP (ルネサス エレクトロニクス社製、又は同等品)
リセットIC 型名 RNA51957BFP (ルネサス エレクトロニクス社製、又は同等品)

外寸

110.0× 90.0mm(突起部含まず)

オプションコネク

型名  2-5767004-2 (Tyco Electronics社製) E10A-USBエミュレータ接続用I/F(38Pin AUD)
製品内容

・マイコンボード

・DC電源ケーブル(2Pコネクタ片側圧着済み 30cm : JST) 1本

・4P通信ケーブルCAN用 4Pコネクタ片側圧着済み 50cm : JST 1本

・回路図



取扱説明書は右上「取扱説明書:PDF」よりダウンロード(保存)してご利用下さい
(拡充や訂正のため内容は不定期に更新される事があります)

製品型名一覧表

製品型名

マイコン
搭載種別
価格

搭載マイコン

SDRAM レギュレータ 38Pinオプション
コネクタ*
マイコン
グループ
マイコン型番 ROM RAM FPU機能
HSB7237AF(R5F72374ADFP) 直付 \28,000
+
消費税
SH7237 R5F72374ADFP 256KB 32KB なし 実装済み 実装済み 未搭載
HSB7237AF(R5F72375ADFP) R5F72375ADFP 512KB 64KB
HSB7239AF(R5F72394ADFP) SH7239 R5F72394ADFP 256KB 32KB 有り
HSB7239AF(R5F72395ADFP) R5F72395ADFP 512KB 64KB
HSB7237AF-38P(R5F72374ADFP) \31,000
+
消費税
SH7237 R5F72374ADFP 256KB 32KB なし 搭載
HSB7237AF-38P(R5F72375ADFP) R5F72375ADFP 512KB 64KB
HSB7239AF-38PR5F72394ADFP) SH7239 R5F72394ADFP 256KB 32KB 有り
HSB7239AF-38P(R5F72395ADFP) R5F72395ADFP 512B 64KB
HSB7237BF(R5F72374BDFP) 直付 \30,000
+
消費税
SH7237 R5F72374BDFP 256KB 32KB なし 未実装 未実装 未搭載
HSB7237BF(R5F72375BDFP) R5F72375BDFP 512KB 64KB
HSB7239BF(R5F72394BDFP) SH7239 R5F72394BDFP 256KB 32KB 有り
HSB7239BF(R5F72395BDFP) R5F72395BDFP 512KB 64KB
HSB7237BF-38P(R5F72374BDFP) \33,000
+
消費税
SH7237 R5F72374BDFP 256KB 32KB なし 搭載
HSB7237BF-38P(R5F72375BDFP) R5F72375BDFP 512KB 64KB
HSB7239BF-38PR5F72394BDFP) SH7239 R5F72394BDFP 256KB 32KB 有り
HSB7239BF-38P(R5F72395BDFP) R5F72395BDFP 512B 64KB

* オプションコネクタ搭載品ご希望の際は、ご注文時にご連絡下さい(※ご指定が無い場合は未搭載品となりますのでご注意下さい)

別売  ACアダプタ+5V(JST):\1,800+消費税   その他オプション品はこちら

2013年5月13日以前に御購入された場合は「ACアダプタ+5V」となります(コネクタSMK)

その他CAN搭載マイコンボードはこちら


CANスタータキット
SH7237A
/SH7237B
シリーズ
SH7239A/SH7239B
シリーズ

HSB7237A・HSB7239A                       HSB7237B・HSB7239B

価格                               価格

\44,000+消費税         \46,000+消費税

特徴

 CAN搭載製品  RoHS対応製品

■ルネサス エレクトロニクス社製フラッシュメモリ内蔵の高性能マイコンを実装

■複数接続でネットワークシステムCANの評価環境に最適
■Cコンパイラ、内蔵ROM書込みソフト、CANサンプルプログラムソース、
  CAN入門テキスト、簡易モニタが付属
■CANインタフェース実装済

 (CANトランシーバIC搭載で、直ぐにCANネットワークへ接続可能)

■SRAM(512KB,16bitバス)搭載※1

■電源5V→3V変換シリーズレギュレータ搭載※2

■外部メモリー拡張が可能(コネクタ未実装)※3
■フラッシュインタフェース(20P)(高速フラッシュメモリ書込み)搭載

    弊社高速オンボードプログラマと接続

■E10A-USBエミュレータ接続用インタフェース(14P,36P)搭載

 さらにオプションで38Pインタフェース実装可能

■プログラム開発に便利な評価用LED、ボタン・スイッチ搭載
■回路図添付





※1,2,3 CANスタータキットSH7237A・SH7239Aは実装済み、
      CANスタータキットSH7237B・SH7239Bは未実装



このパッケージにはICE用ソケット仕様はご用意しておりません

<ご案内> (2013.5.14) new!

本製品採用マイコンボード搭載のコネクタが変更になります。

詳細は「マイコンボード詳細の<ご案内>」をご確認下さい。

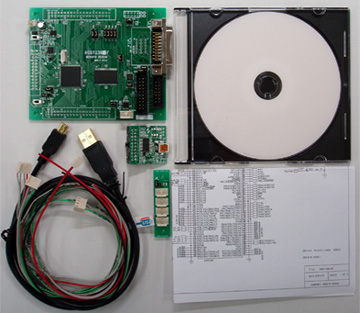

拡大写真はこちら

・写真はCANスタータキットSH7237Aです
・基板バージョンは実際とは異なる場合がございます


取扱説明書:PDF REV.1.1.2.0(2014.3.12更新)

CANスタータキットカタログ:PDF

CANオールインワンセットカタログ:PDF



【ボード単体販売】 HSB7237AF、HSB7237BF、HSB7239AF、HSB7239BFシリーズ

【CD内容】 HKT Cコンパイラ*1アセンブラ  内蔵ROM書込みソフト CANサンプルプログラムソース CAN入門テキスト 簡易モニタ 取扱説明書

*1 CDに収録されているCコンパイラは64bit版のWindowsには対応しておりません

製品概略

製品型名 製品型名一覧表をご覧下さい

採用マイコンボード

SH7237グループ:HSB7237AFシリーズ, HSB7327BFシリーズ

SH7239グループ:HSB7239AFシリーズ, HSB7329BFシリーズ

※採用マイコンボード仕様は上記マイコンボードの「製品概略」をご覧下さい

製品内容

<ボード単体/キット 共通付属品>

・マイコンボード

・DC電源ケーブル(2Pコネクタ片側圧着済み 30cm : JST 1本

・4P通信ケーブルCAN用 4Pコネクタ片側圧着済み 50cm : JST 1本

・回路図

<キット専用付属品>

・USBシリアル変換ボード 1枚

・USBケーブル(A - MINI-B) 1本

・CAN通信ケーブル(4P両側圧着3線 実装コネクタ:両側 JST社製) 1本

・CANハブボード(実装コネクタ:JST) 1個

・付属CD 1枚 ※取扱説明書はPDF形式で付属CDに収録

製品型名一覧表

製品型名

価格 採用マイコンボード

搭載マイコン

SDRAM レギュ
レータ
38Pinオプション
コネクタ
*2
マイコン搭載種別:直付 マイコン
グループ
マイコン型番*1 ROM RAM FPU機能
CANスタータキットSH7237A \44,000
+
消費税
HSB7237AF
(R5F72375ADFP)
SH7237 R5F72375ADFP 512KB 64KB なし 実装済み 実装済み 未搭載
CANスタータキットSH7239A HSB7239AF
(R5F72395ADFP)
SH7239 R5F72395ADFP 有り
CANスタータキットSH7237A-38P \47,000
+
消費税
HSB7237AF-38P
(R5F72375ADFP)
SH7237 R5F72375ADFP なし 搭載
CANスタータキットSH7239A-38P HSB7239AF-38P
(R5F72395ADFP)
SH7239 R5F72395ADFP 有り
CANスタータキットSH7237B \46,000
+
消費税
HSB7237BF
(R5F72375BDFP)
SH7237 R5F72375BDFP 512KB 64KB なし 未実装 未実装 未搭載
CANスタータキットSH7239B HSB7239BF
(R5F72395BDFP)
SH7239 R5F72395BDFP 有り
CANスタータキットSH7237B-38P \49,000
+
消費税
HSB7237BF-38P
(R5F72375BDFP)
SH7237 R5F72375BDFP なし 搭載
CANスタータキットSH7239B-38P HSB7239BF-38P
(R5F72395BDFP)
SH7239 R5F72395BDFP 有り

*1 標準実装マイコンの他に、ROM/RAMサイズ違いのマイコンも搭載可能です。別途お問合せ下さい。
*2 オプションコネクタ搭載品ご希望の際は、ご注文時にご連絡下さい(※ご指定が無い場合は未搭載品となりますのでご注意下さい)

別売  ACアダプタ+5V(JST):\1,800+消費税   その他オプション品はこちら

2013年5月13日以前に御購入された場合は 「ACアダプタ+5V」となります(コネクタSMK)



 デモ内容


CANスタータキット SH7239とSH7237共通シリーズ同士、またはLIN・CANスタータキット(H8S/2612)とのCAN通信デモソフトを収録しています。
評価用スイッチで相互のLED点灯が確認可能です。




マルチネットワークボードシリーズ

開発環境セット詳細ページへ

マルチネットワークボードのデモプログラムソースは開発環境セット付属CDに収録されております

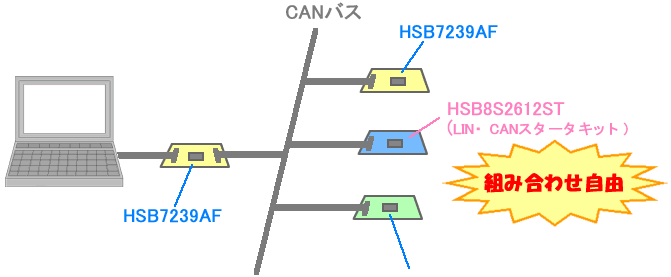

 構成例


                                その他CAN搭載マイコンボード



※CANサンプルプログラムソースはHSB7239AF*、HSB7239BF*HSB7216FHSB7286F
HSB8S2612ST(LIN・CANスタータキット)
のみの収録となります
※通信相手のボードは別途必要枚数ご用意下さい

*CANサンプルプログラムソースはSH7237マイコン搭載ボードもHSB7239AFもしくはHSB7239BF用がご利用できます
