マイコンボード別製品案内 【SuperH RISC englneファミリ】  /  HSB7286Fシリーズ
キット  /  CANスタータキットSH7286, USB開発キットSH7286



HSB7286Fシリーズ 回路図ver.1.3までをお持ちのユーザ様へご案内ページ

HSB7243Fシリーズはこちら

HSB7285Fシリーズはこちら


 SH72867マイコン搭載ボード



拡大写真はこちら

※ご注意※
写真はH-UDI(36Pin)コネクタ追加オプション搭載品です

・基板バージョンは実際とは異なる場合がございます。
また、機能向上の為、仕様が変更となる場合がございます。

取扱説明書:PDF  REV.6.0.0.0 (2017.4.4 更新)



HSB72867Fシリーズ

直付仕様価格                       ソケット仕様価格

\19,000+消費税         \67,800+消費税

特徴
USB機能搭載製品 CAN機能搭載製品 RoHS対応製品

 ◆ルネサス エレクトロニクス社製フラッシュメモリ内蔵マイコンを実装

 ◆各種搭載インタフェース
   ・CANインタフェース搭載

    (CANトランシーバIC搭載で、直ぐにCANネットワークへ接続可能)
   ・USBインタフェース(標準Bレセクタプル)搭載
   ・RS232Cインタフェース(レベル変換IC)搭載
   ・FLASHインタフェース搭載


弊社高速オンボードプログラマと接続

 ◆SDRAM(32MB)実装※1

 評価用LED2つと評価用押しボタンスイッチ1つ・スライドスイッチ1つ搭載

 ◆ソケット仕様でフルICEにも対応※2

 ◆82mm×72mmの小型ボードで組み込みに最適

 ◆デバッグインタフェース H-UDI(14P/36P※3)は

  ルネサス エレクトロニクス社製E10A-USBで動作確認済

 ◆回路図添付

  ※1 SDRAMは、シングルチップモードで使用する際又はアドレスバス、データバスとして
    使用しない場合はポートアクセス時に競合します。チップセレクト等をHighにする等
    してデータ衝突を防ぐか、SDRAM未搭載ボードをお求め願います



※2
ICEによってはソケットの仕様が変更になる場合がございますので、ご確認の上
    ご注文願います。また、ICEによってはコネクタ等に干渉する場合がございますので
    ご注意下さい。



※3 デバッグインタフェース H-UDI(36P)は追加オプション選択時のみ搭載です

<ご案内>

2017.4.1    一部実装コネクタと搭載部品(SDRAM)を変更致しましたnew!

対象コネクタ : 2ピン、3ピン、4ピン (SMK社製→JAE社製)

コネクタ変更に伴い、コネクタの位置等が変更になり基板Verが変わります。

※別売オプションを購入の際は、お手持ちのボードに実装されているコネクタに応じてご注文頂きます様お願いいたします。

SDRAM  変更前:K4S561632(SAMSUNG社製) → 変更後:MT48LC16M16A2 (Micron社製)

【ご注意】

SAMSUNG社製とMicron社製のSDRAMは、プログラムで行う設定内容が異なります。
Micron社製SDRAMの詳細については、「MT48LC16M16A2」のデータシートを入手しご確認下さい。

2014.11.20 一部実装コネクタがJAE社製になります

対象コネクタ :2ピン、3ピン、4ピン

在庫がなくなり次第変更になります。(ご不明な点につきましては、support@hokutodenshi.co.jp迄お問合せ下さい。)

詳細は「実装コネクタ変更のご案内」をご確認下さい。

2013.5.7   搭載部品(SDRAM)が変更になります

本製品搭載のSAMSUNG社製SDRAMが「生産中止」の為変更となります。

変更前:K4S561632(SAMSUNG社製) → 変更後:MT48LC16M16A2 (Micron社製)

※在庫がなくなり次第変更になります。先行でMicron社製SDRAM搭載品をご希望の場合は別途お問合せ下さい。

ご不明な点につきましては、support@hokutodenshi.co.jp 迄お問合せ下さい





製品概略

製品型名 製品型名一覧表をご覧下さい

搭載可能マイコン

SH7286グループ

パッケージ PLQP0176KB-A(FP-176EV)

※マイコン型名は製品型名一覧表をご覧下さい

ボード電源電圧 DC5V

ボード動作電圧

DC5V/DC3.3V VCCはDC3.3V

搭載クロック

マイコン用:12.5MHz

USB用:48MHz

SDRAM

型名 MT48LC16M16A2 (Micron社製)

32MB相当 16bitデータバス

USBコネクタ

型名  USB-B  (Conser社製)

CANトランシーバIC 型名 R2A25416SP (ルネサス エレクトロニクス社製、又は同等品)
RS232Cレベル変換IC 型名 ADM3202ARUZ (アナログ・デバイセズ社製)
リセットIC 型名 RNA51957BFP (ルネサス エレクトロニクス社製、又は同等品)
レギュレータ 型名  R1173S001D-E2 (リコー社製)

外寸

72×82mm(突起部含まず)

オプションコネクタ

(36Pin搭載品のみ)

 デバッグI/F(36Pin H-UDI) 型名 DX10M-36S(ヒロセ電機社製)

実装ソケット

(ソケット仕様のみ)

型名 NQPACK176SD(東京エレテック社製)  ソケット寸法図
製品内容

・マイコンボード
・DC電源ケーブル
(2Pコネクタ片側圧着済み 30cmJAE)1本

・3P通信ケーブル(RS232C用 コネクタ片側圧着済み 1.5mJAE)2本
・4P通信ケーブル
(CAN用 コネクタ片側圧着済み 50cmJAE)1本*1*2
・回路図

2013年10月17日発送分より取扱説明書はダウンロード版になりました
右上「取扱説明書:PDF」よりダウンロード(保存)してご利用下さい
(拡充や訂正のため内容は不定期に更新される事があります)

*1 ソケット仕様品ご注文時は、3P(片側圧着1.5m)に変わります(※J9 CANインターフェースの4番ピンはご利用出来ませんのでご注意下さい)

*2 4P通信ケーブルは長さが1.5mから50cmに仕様が変更となっております(2011年9月12日以降)

製品型名一覧表

製品型名

マイコン
搭載種別
価格

搭載マイコン

SDRAM*3 36Pinオプション
コネクタ
*4
マイコン型番 ROM RAM
HSB72867F 直付 \19,000
+
消費税
R5F72867N100FP 1MB 32KB 搭載 未搭載
HSB72867F-NS R5F72867N100FP 1MB 32KB 未搭載
HSB72867F-36P \20,000
+
消費税
R5F72867N100FP 1MB 32KB 搭載 搭載
HSB72867F-NS-36P R5F72867N100FP 1MB 32KB 未搭載
HSB72867F-S ソケット \67,800
+
消費税
R5F72867N100FP 1MB 32KB 搭載 未搭載
HSB72867F-NS-S R5F72867N100FP 1MB 32KB 未搭載
HSB72867F-36P-S \68,800
+
消費税
R5F72867N100FP 1MB 32KB 搭載 搭載
HSB72867F-NS-36P-S R5F72867N100FP 1MB 32KB 未搭載

*3SDRAM未搭載品をご希望の際は、ご注文時にご連絡下さい(※ご指定が無い場合は搭載品となりますのでご注意下さい)
*4オプションコネクタ搭載品ご希望の際は、ご注文時にご連絡下さい(※ご指定が無い場合は未搭載品となりますのでご注意下さい)

※マイコンR5F72865N100FP、R5F72866N100FP をご希望の方はお問合せ下さい。



別売 ACアダプタ+5Vもしくは、ACアダプタ+5V(JAE):\1,800+消費税

専用RS232Cケーブル(3P-Dsub9P)もしくは、専用RS232Cケーブル(3P-Dsub9P-JAE):\550+消費税  その他オプション品はこちら

マイコンボード購入時期により実装コネクタが異なります。お手元のマイコンボード実装コネクタ形状をご確認の上お求め下さい。

コネクタ形状は「実装コネクタ変更のご案内ページ」をご参照下さい。

その他CAN搭載マイコンボードはこちら /その他USB搭載マイコンボードはこちら

PAGE TOP



 CANスタータキットSH7286 回路図ver.1.3までをお持ちのユーザ様へご案内ページ

CANスタータキットSH7286

直付仕様価格

\35,000+消費税

特徴
USB機能搭載製品 CAN機能搭載製品 RoHS対応製品

■複数接続でネットワークシステムCANの評価環境に最適
■開発に役立つ下記ソフトウェアが付属

・Cコンパイラ、内蔵ROM書込みソフト

・CANサンプルプログラムソース(SDRAM初期設定プログラムを含む)

・CAN入門テキス

・簡易モニタが付属

■各種搭載インタフェース

・CANインタフェース搭載

(CANトランシーバIC搭載で、直ぐにCANネットワークへ接続可能)

・USBインタフェース(標準Bレセクタプル)搭載
・RS232Cインタフェース(レベル変換IC)搭載
・FLASHインタフェース搭載

弊社高速オンボードプログラマと接続

■SDRAM(32MB)搭載※1
■評価用LED2つと評価用押しボタンスイッチ1つ・スライドスイッチ1つ搭載
■82×72mmの小型ボード
■デバッグインタフェース H-UDI(14P/36P
※2)はルネサス エレクトロニクス社製

   E10A-USBで動作確認済み

■回路図添付

※1 SDRAMは、シングルチップモードで使用する際又はアドレスバス、データバスとして使用しない場合はポートアクセス時に競合します。チップセレクト等をHighにする等して
データ衝突を防ぐか、SDRAM未搭載ボードをお求め願います


※2 デバッグインタフェース H-UDI(36P)は追加オプション選択時のみ搭載です

拡大写真はこちら

・製品とは一部実際とは異なる場合がございます。
また、機能向上の為、仕様が変更となる場合がございます。





取扱説明書:PDF REV.5.0.0.0(2017.4.4 更新)

製品カタログ:PDF

CANスタータキットカタログ:PDF

CANオールインワンセットカタログ:PDF



専用ライタを作成!!
カスタム簡易ライタ

<ご案内>

2017.4.4  一部実装コネクタとSDRAMを変更致しました

詳細は「マイコンボード詳細の<ご案内>」をご確認下さい。

2014.11.20 本製品採用マイコンボード一部実装コネクタがJAE社製になります

在庫がなくなり次第変更になります

詳細はマイコンボード詳細の<ご案内>」をご確認下さい。

2013.5.15 CANハブボードの4PコネクタがJST社製になりました

2013年5月15日以降ご注文分より変更となります

詳細は「実装コネクタ変更のご案内」をご確認下さい

2013.5.7   本製品採用マイコンボード搭載のSDRAMが変更になります

詳細は「マイコンボード詳細の<ご案内>」をご確認下さい。



【ボード単体販売】 HSB7286Fシリーズ

【CD内容】

HKT Cコンパイラ*1・アセンブラ  内蔵ROM書込みソフト CANサンプルプログラムソース(SDRAM初期設定プログラムを含む) CAN入門テキスト 簡易モニタ 取扱説明書

*1 CDに収録されているCコンパイラは64bit版のWindowsには対応しておりません

製品概略

製品型名 製品型名一覧表をご覧下さい

搭載可能マイコン

SH7286グループ

パッケージ PLQP0176KB-A(FP-176EV)

※マイコン型名は製品型名一覧表をご覧下さい

ボード電源電圧 DC5V

ボード動作電圧

DC5V/DC3.3V VCCはDC3.3V

搭載クロック

マイコン用:12.5MHz

USB用:48MHz

SDRAM

型名 MT48LC16M16A2 (Micron社製)

32MB相当 16bitデータバス

USBコネクタ

型名  USB-B  (Conser社製)

CANトランシーバIC 型名 R2A25416SP (ルネサス エレクトロニクス社製、又は同等品)
RS232Cレベル変換IC 型名 ADM3202ARUZ (アナログ・デバイセズ社製)
リセットIC 型名 RNA51957BFP (ルネサス エレクトロニクス社製、又は同等品)
レギュレータ 型名  R1173S001D-E2 (リコー社製)

外寸

72×82mm(突起部含まず)

オプションコネクタ

(36Pin搭載品のみ)

 デバッグI/F(36Pin H-UDI) 型名 DX10M-36S(ヒロセ電機社製)

製品内容

<ボード単体/キット 共通付属品>

・マイコンボード
・DC電源ケーブル
(2Pコネクタ片側圧着済み 30cmJAE)1本
・3P通信ケーブル(RS232C用・コネクタ片側圧着済み 1.5mJAE)2本
・4Pケーブル(CAN用 コネクタ片側圧着済み 50cmJAE)1本*2 *3
・回路図

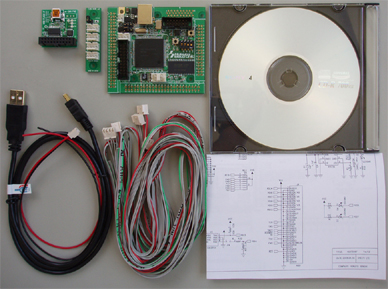

<キット専用付属品>

・USBシリアル変換ボード1枚

・USBケーブル(A - MINI-B) 1本
・CAN通信ケーブル(4P両側圧着3線 実装コネクタ:片側JAE、片側JST)1本
・CANハブボード(実装コネクタ:JST) 1個

・付属CD取扱説明書はPDF形式で付属CDに収録

*2 4P通信ケーブルは長さが1.5mから50cmに仕様が変更となっております(2011年9月12日以降)

*3 マイコンボード、JAEコネクタ実装時は付属ケーブルは(4P両側圧着3線 片側コネクタ:JST 、片側コネクタ:JAE)

製品型名一覧表

製品型名

マイコン
搭載種別
価格

搭載マイコン*4

SDRAM*5 36Pinオプション
コネクタ
*6
マイコン型番 ROM RAM
CANスタータキットSH7286 直付 \35,000
+
消費税
R5F72867N100FP 1MB 32KB 搭載 未搭載
CANスタータキットSH7286-NS 未搭載
CANスタータキットSH7286-36P \36,000
+
消費税
搭載 搭載
CANスタータキットSH7286-NS-36P 未搭載

*4 マイコン型番R5F72865N100FPもしくは72866N100FPをご希望の際はご注文時ご連絡下さい
(※ご指定が無い場合はR5F72867N100FPとなりますのでご注意下さい)

*5 SDRAM未搭載品をご希望の際は、ご注文時にご連絡下さい(※ご指定が無い場合は搭載品となりますのでご注意下さい)

*6 オプションコネクタ搭載品ご希望の際は、ご注文時にご連絡下さい(※ご指定が無い場合は未搭載品となりますのでご注意下さい)

別売 ACアダプタ+5Vもしくは、ACアダプタ+5V(JAE):\1,800+消費税

専用RS232Cケーブル(3P-Dsub9P)もしくは、専用RS232Cケーブル(3P-Dsub9P-JAE):\550+消費税  その他オプション品はこちら

マイコンボード購入時期により実装コネクタが異なります。お手元のマイコンボード実装コネクタ形状をご確認の上お求め下さい。

コネクタ形状は「実装コネクタ変更のご案内ページ」をご参照下さい。



 デモ内容

CANスタータキット SH7286同士、またはLIN・CANスタータキット(H8S/2612)とのCAN通信デモソフト
(SDRAM初期設定プログラムを含む)を収録しています。
評価用スイッチで相互のLED点灯が確認可能です。

LIN・CANスタータキット
詳細ページへ




その他CAN搭載マイコンボード
詳細ページへ



マルチネットワークボードシリーズ

開発環境セット詳細ページへ


マルチネットワークボードのデモプログラムソースは開発環境セット付属CDに収録されております

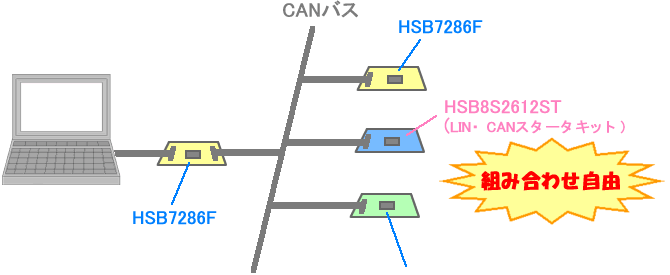

 構成例


                                その他CAN搭載マイコンボード

※CANサンプルプログラムソースは、HSB7286FHSB8S2612ST(LIN・CANスタータキット)のみの収録となります
※通信相手のボードは別途必要枚数ご用意下さい

その他USB搭載マイコンボードはこちら

PAGE TOP


USB開発キットSH7286

直付仕様価格

\30,000+消費税

特徴
USB機能搭載製品 CAN機能搭載製品 RoHS対応製品

 ■開発に役立つ下記ソフトウェアが付属

・Cコンパイラ

・内蔵ROM書込みソフト(USBブート・SCIブート)
・USBサンプルプログラムソース(SDRAM初期設定プログラムを含む)

まいUSB Lite

・簡易モニタ

■各種搭載インタフェース

・CANインタフェース搭載

(CANトランシーバIC搭載で、直ぐにCANネットワークへ接続可能)

・USBインタフェース(標準Bレセクタプル)搭載
・RS232Cインタフェース(レベル変換IC)搭載
・FLASHインタフェース搭載

弊社高速オンボードプログラマと接続

■SDRAM(32MB)搭載※1
■評価用LED2つと評価用押しボタンスイッチ1つ・スライドスイッチ1つ搭載
■82×72mmの小型ボード
■デバッグインタフェース H-UDI(14P/36P
※2)はルネサス エレクトロニクス社製

E10A-USBで動作確認済み

■回路図添付



 ※1 SDRAMは、シングルチップモードで使用する際又はアドレスバス、データバスとして
  使用しない場合はポートアクセス時に競合します。チップセレクト等をHighにする等して
  データ衝突を防ぐか、SDRAM未搭載ボードをお求め願います


 ※2 デバッグインタフェース H-UDI(36P)は追加オプション選択時のみ搭載です

<ご案内>  過去のご案内はこちら

2017.4.4  一部実装コネクタとSDRAMを変更致しました

詳細は「マイコンボード詳細の<ご案内>」をご確認下さい。

2014.11.20 本製品採用マイコンボード一部実装コネクタがJAE社製になります

在庫がなくなり次第変更になります

詳細は「マイコンボード詳細の<ご案内>」をご確認下さい。

2013.5.7   本製品採用マイコンボード搭載のSDRAMが変更になります

詳細は「マイコンボード詳細の<ご案内>」をご確認下さい。

拡大写真はこちら

※写真はH-UDI(36Pin)コネクタ追加オプション搭載品です

・基板バージョンは実際とは異なる場合がございます。
また、機能向上の為、仕様が変更となる場合がございます。



取扱説明書:PDF  REV.3.0.0.0(2017.4.4 更新)

USB開発キットカタログ:PDF

【ボード単体販売】 HSB7286Fシリーズ

【CD内容】

HKT Cコンパイラ*1・アセンブラ  内蔵ROM書込みソフト(USBブート・SCIブート) USBサンプルプログラムソース(SDRAM初期設定プログラムを含む) まいUSB Lite

簡易モニタ 取扱説明書

*1 CDに収録されているCコンパイラは64bit版のWindowsには対応しておりません

製品概略

製品型名 製品型名一覧表をご覧下さい

搭載可能マイコン

SH7286グループ

パッケージ PLQP0176KB-A(FP-176EV)

※マイコン型名は製品型名一覧表をご覧下さい

ボード電源電圧 DC5V

ボード動作電圧

DC5V/DC3.3V VCCはDC3.3V

搭載クロック

マイコン用:12.5MHz

USB用:48MHz

SDRAM

型名 MT48LC16M16A2 (Micron社製)

32MB相当 16bitデータバス

USBコネクタ

型名  USB-B  (Conser社製)

CANトランシーバIC 型名 R2A25416SP (ルネサス エレクトロニクス社製、又は同等品)
RS232Cレベル変換IC 型名 ADM3202ARUZ (アナログ・デバイセズ社製)
リセットIC 型名 RNA51957BFP (ルネサス エレクトロニクス社製、又は同等品)
レギュレータ 型名  R1173S001D-E2 (リコー社製)

外寸

72×82mm(突起部含まず)

オプションコネクタ

(36Pin搭載品のみ)

 デバッグI/F(36Pin H-UDI) 型名 DX10M-36S(ヒロセ電機社製)

製品内容
<ボード単体/キット 共通付属品>

・マイコンボード
・DC電源ケーブル
(2Pコネクタ片側圧着済み 30cmJAE)1本
・3P通信ケーブル(RS232C用・コネクタ片側圧着済み 1.5mJAE)2本
・4Pケーブル(CAN用 コネクタ片側圧着済み 50cmJAE)1本
*2
・回路図

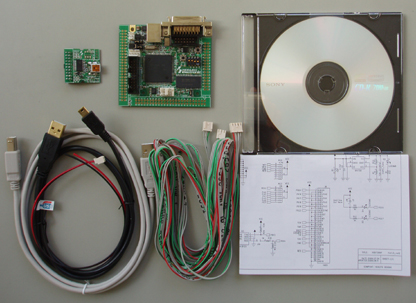

<キット専用付属品>

・USBシリアル変換ボード1枚
・USBケーブル(A - MINI-B) 1本
・USBケーブル(A - B)
1本
・付属CD取扱説明書はPDF形式で付属CDに収録

*2 4P通信ケーブルは長さが1.5mから50cmに仕様が変更となっております(2011年9月12日以降)



まいUSBLite」とは

USB開発を容易にするUSBライブラリ「まいUSB」に
下記2点の性能制限が入った体験版となります
 ・通信データ長
 ・通信速度

※体験版の為製品への組込みはご遠慮下さい

まいUSB
詳細ページへ


デバイスドライバ不要の
ソフトウェア

製品型名一覧表

製品型名

マイコン
搭載種別
価格

搭載マイコン*3

SDRAM*4 36Pinオプション
コネクタ
*5
マイコン型番 ROM RAM
USB開発キットSH7286 直付 \30,000
+
消費税
R5F72867N100FP 1MB 32KB 搭載 未搭載
USB開発キットSH7286-NS 未搭載
USB開発キットSH7286-36P \31,000
+
消費税
搭載 搭載
USB開発キットSH7286-NS-36P 未搭載

*3 マイコン型番R5F72865N100FPもしくは72866N100FPをご希望の際はご注文時ご連絡下さい
(※ご指定が無い場合はR5F72867N100FPとなりますのでご注意下さい)

*4 SDRAM未搭載品をご希望の際は、ご注文時にご連絡下さい(※ご指定が無い場合は搭載品となりますのでご注意下さい)

*5 オプションコネクタ搭載品ご希望の際は、ご注文時にご連絡下さい(※ご指定が無い場合は未搭載品となりますのでご注意

別売 ACアダプタ+5Vもしくは、ACアダプタ+5V(JAE):\1,800+消費税

専用RS232Cケーブル(3P-Dsub9P)もしくは、専用RS232Cケーブル(3P-Dsub9P-JAE):\550+消費税  その他オプション品はこちら

マイコンボード購入時期により実装コネクタが異なります。お手元のマイコンボード実装コネクタ形状をご確認の上お求め下さい。

コネクタ形状は「実装コネクタ変更のご案内ページ」をご参照下さい。

   その他USB搭載マイコンボードはこちら / その他CAN搭載マイコンボードはこちら HSB7286Fシリーズへ
