ルネサス エレクトロニクス製R5F21238搭載                                                                                                    その他CAN搭載マイコンボードはこちら

マルチネットワークボードシリーズ

<概要>



ボードはI/O違いで4種類あり、ネットワークを使い他のボードのI/O制御ができる

<特徴>



自動車業界で実績のあるCAN、LINとIICバスインタフェースが全ボードに実装してあり、ボードをそれらのバスにつなぐことで
それらのボードのI/Oを制御できる。
構成がシンプルであり、回路図付きなのでソフトウェアとハードウェアの学習にも最適。
ボードは1枚からでも使う事ができ、又、ボードの組み合わせも自由です。

<全体の構成>







 ※AMP386AはHSB8C23F-E1,E2,E3,E4
   どの基板でも使えます

その他CAN搭載マイコンボード





<CAN通信可能マイコンボード>



LIN・CANスタータキット
詳細ページへ




CANスタータキットSH7216
詳細ページへ



CANスタータキットSH7286
詳細ページへ



<ご案内>

2014.10.09 一部実装コネクタがJAE社製になりました (マルチネットワークボードシリーズ全ボード)

対象コネクタ :2ピン、3ピン、4ピン、5ピン

2014年10月20日以降発送分より変更。詳細は「実装コネクタ変更のご案内」をご確認下さい。

※別売オプションを購入の際は、お手持ちのボードに実装されているコネクタに応じてご注文頂きます様お願いいたします

※本ボードはボード単体販売となりますので、書き込みを行う際は弊社オンボードプログラマ(FM-ONEFLASHMATE5V1 FLASH2)又は、

マルチネットワーク用の書き込み装置及び開発環境のセットをご購入して頂く必要がございます。

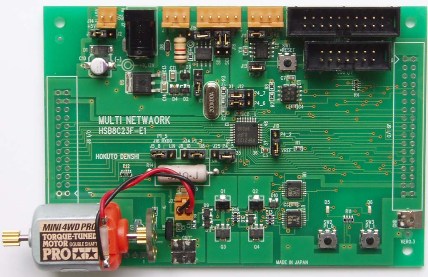

HSB8C23F_E1

価格

\18,000+消費税

搭載マイコン:R5F21238

特徴

 CAN機能搭載製品

・モーター
・エンコーダ
・評価用スイッチ (2個)
・評価用LED (2個)

 を搭載しモーターの制御を行い、モーターの回転状態を
 エンコーダでフィードバック可能。
 モーターの制御、エンコーダからのフィードバックを
 CANネットワークに接続。



<付属品>

・共通付属品  (詳細はこちら

<デモプログラム>
 マイコン内蔵フラッシュメモリに書き込み済み

HSB8C23F_E1 取扱説明書:PDF

REV.2.1.0.0 (2014.10.30 更新)

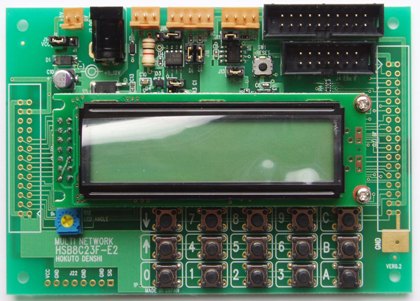

HSB8C23F_E2

価格

\17,000+消費税

搭載マイコン:R5F21238

特徴

 CAN機能搭載製品

・LCD
・SW

 を搭載しヒューマンインタフェースとCANネットワークを接続。

<付属品>

・共通付属品  (詳細はこちら

<デモプログラム>
 マイコン内蔵フラッシュメモリに書き込み済み

・HSB8C23F_E2 取扱説明書PDF

 REV.2.1.0.0 (2014.10.30 更新)

・LCD資料:PDF

 REV.1.0.4.0 (2014.7.11 更新)

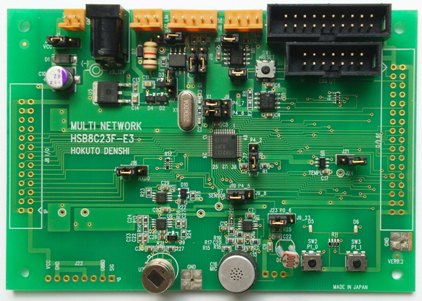

HSB8C23F_E3

価格

\18,000+消費税

搭載マイコン:R5F21238

特徴

  CAN機能搭載製品

・焦電センサー
・MIC
・Cds
・温度センサー
・評価用スイッチ (2個)
・評価用LED (2個)

 を搭載し各センサー情報とCANネットワークを接続。



<付属品>

・共通付属品  (詳細はこちら

<デモプログラム>
 マイコン内蔵フラッシュメモリに書き込み済み

HSB8C23F_E3 取扱説明書:PDF

REV.2.1.0.0 (2014.10.30 更新)

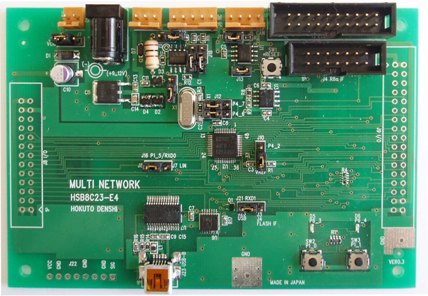

HSB8C23F_E4

価格

\17,000+消費税

搭載マイコン:R5F21238

特徴

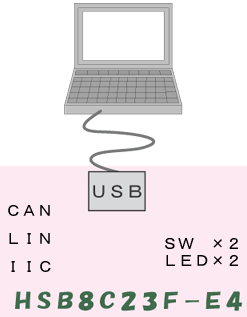

 CAN機能搭載製品 USBシリアル変換搭載製品

・USBシリアル変換
・評価用スイッチ (2個)
・評価用LED (2個)
 を搭載しパソコンとCANネットワークの橋渡しを実現。

<付属品>

・共通付属品  (詳細はこちら

<デモプログラム>
 マイコン内蔵フラッシュメモリに書き込み済み

Prolific社製 PL-2303HXD のUSB-シリアル変換ドライバをインストールすることでシリアル通信が可能



※ドライバはProlific社のホームページよりダウンロードし、インストールを行って下さい



HSB8C23F_E4 取扱説明書:PDF

REV.2.1.0.0 (2014.10.30 更新)



その他USB搭載マイコンボードはこちら                                    PAGE TOP


 <マルチネットワークデモ動作説明>

資料PDF

<4種類の共通付属品>

・電源用片側圧着2Pケーブル(30cmJAE)  1本
・LIN用片側圧着3Pケーブル(1.5m
JAE)   1本
・CAN用片側圧着4Pケーブル(50cm
JAE)  1本
*
・IIC用片側圧着5P4線ケーブル(50cm
JAE) 1本*
・DCジャック(ケーブル無し)
1個
・26PINボックス型コネクタ(ストレートオス) 1個
・34PINボックス型コネクタ(ストレートオス) 1個

・回路図

*CAN用ケーブル、IIC用ケーブルは長さが1.5mから50cmに仕様が変更となっております(2011年9月12日以降)

2013年10月23日発送分より取扱説明書はダウンロード版になりました
各ボード写真下の「取扱説明書:PDF」よりダウンロード(保存)してご利用下さい
(拡充や訂正のため内容は不定期に更新される事があります)



 <4機種の共通オプション品>

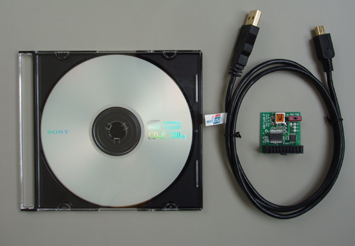

書き込み装置及び開発環境のセット ・PC I/F USBタイプ    価格\6,800+消費税

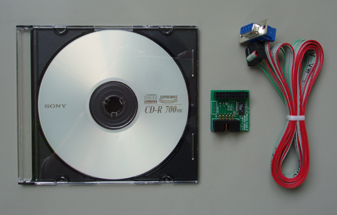

・PC I/F RS232Cタイプ 価格\6,800+消費税
CD内容
   デモプログラムソース
   コンパイラ・アセンブラ・リンカ
   ライタソフト

PC動作環境(日本語環境)

Windows95/98/Me/NT/2000/XP

書き込みケーブル(レベル変換ボード付)
   USBタイプ
        RS232Cタイプ の2通りございます


デモプログラムソースについて
ボードの出荷時に書き込まれているデモプログラムのソースです。
お客様が内蔵フラッシュメモリを書き換えても、デモプラグを書き込む事で、出荷時の状態に戻す事ができます。

PC I/F USBタイプ
PC I/F RS232Cタイプ

LIN・CANプログラム/R8C23   (学習用プログラム)   価格\6,800+消費税
CD内容
    学習用サンプルプログラムソース
    CAN
・LIN・IIC解説
 (4機種全てについて収録しています!)

学習用プログラムについて
ボードに実装した各デバイスの動作プログラムをCDに内蔵

AMP386A (オーディオアンプ)    価格\1,200+消費税
オーディオ信号を出力するアンプ

詳細ページ
