SH7214,SH7216シリーズマイコン搭載ボード

HSB7214シリーズ
HSB7216シリーズ

直付仕様価格

\20,000+消費税

特徴
CAN機能搭載製品 USB機能搭載製品 Ether機能搭載製品 RoHS対応製品

ルネサス エレクトロニクス社製フラッシュメモリ内蔵マイコンを実装
CANインタフェース実装済

 (CANトランシーバIC搭載で、直ぐにCANネットワークへ接続可能)

USBインタフェース(標準Bレセクタプル)実装済
イーサネットインタフェース実装

イーサネットモード切替用ディップスイッチ、状態確認LED5つ搭載

イーサネット等では必要不可欠なSDRAM(32MB)実装※1
デバッグインタフェース(14P/36P※2)は

    ルネサス エレクトロニクス社製E10A-USBで動作確認済

フラッシュインタフェース(20P)(高速フラッシュメモリ書込み)搭載

  弊社高速オンボードプログラマと接続

評価用LED2つ、ディップスイッチの1ポートと押しボタンスイッチ1つ

搭載

72mm×82mmの小型ボード
大容量SDRAMにより、プログラム評価に使用する事で内蔵ROM

の書き込み回数を減らすことも可能

回路図添付

※1 SDRAMは、シングルチップモードで使用する際又はアドレスバス、データバスとして使用しない場合はポートアクセス時に競合します。チップセレクト等をHighにする等してデータ衝突を防ぐか、SDRAM未搭載ボードをお求め願います

※2
デバッグインタフェース H-UDI(36P)は追加オプション選択時のみ搭載です

ソケット仕様品ご希望の方は別途ご相談下さい



拡大写真はこちら

※写真は試作のもので製品とは一部異なります
※写真はH-UDI(36Pin)コネクタ追加オプション搭載品です

取扱説明書:PDF REV.5.2.0.0(2015.2.4更新)

製品カタログ:PDF

<ご案内>

2015.1.26  搭載部品(SDRAM)が変更になります

        本製品搭載のSAMSUNG社製SDRAMが「生産中止」の為、

         2015.2.2発送分よりMT48LC16M16A2 (Micron社製)を搭載いたします。

         ご不明な点につきましては、support@hokutodenshi.co.jp迄お問合せ下さい。

変更前:K4S561632(SAMSUNG社製)   →    変更後: MT48LC16M16A2 (Micron社製)



2013.12.10 搭載部品(イーサネットコネクタ)が変更になります

本製品搭載のTDK社製イーサネットコネクタが「生産中止」の為変更となります。

変更前:TLA-6T717W もしくは TLA-6T718(TDK社製)  → 変更後:HR851181A (HanRun社製)

2014.1.24更新

2014.1.27発送分よりHR851181A(HanRun社製)搭載

ご不明な点につきましては、support@hokutodenshi.co.jp迄お問合せ下さい。

2013.5.7  搭載部品(SDRAM)が変更になります

お知らせ事項ページ

製品概略

製品型名 製品型名一覧表をご覧下さい

搭載可能マイコン

SH7214, SH7216グループ

パッケージ PLQP0176LA-B

※マイコン型名は製品型名一覧表をご覧下さい

ボード電源電圧 DC5V

ボード動作電圧

DC3.3V

搭載クロック

マイコン用:12.5MHz

USB用:48MHz

イーサネット用:25MHz

SDRAM

型名  MT48LC16M16A2 (Micron社製)

32MB相当 16bitデータバス

2015年2月2日発送分より「SAMSUNG社製」から変更になります

USBコネクタ

型名  USB-B  (Conser社製)

イーサネットコネクタ 型名  HR851181A (HanRun社製)  パルストランス内蔵 2014.1.27「TDK社製」から変更になりました
リセットIC 型名 RNA51957BFP (ルネサス エレクトロニクス社製、又は同等品)
レギュレータ 型名  R1173S001D-E2 (リコー社製)

外寸

72×82mm(突起部含まず)

オプションコネクタ

(36Pin搭載品のみ)

 デバッグI/F(36Pin H-UDI) 型名 DX10M-36S(ヒロセ電機社製)

製品内容

・マイコンボード
・DC電源ケーブル
(2Pコネクタ片側圧着済み 30cm:SMK社製)1本
・4P通信ケーブル(CAN用 コネクタ片側圧着済み 50cm:SMK社製)1本
*1
・回路図

2013年9月25日発送分より取扱説明書はダウンロード版になりました
右上「取扱説明書:PDF」よりダウンロード(保存)してご利用下さい
(拡充や訂正のため内容は不定期に更新される事があります)

*1 4P通信ケーブルは長さが1.5mから50cmに仕様が変更となっております(2011年9月12日以降)



製品型名一覧表

製品型名

マイコン
搭載種別
価格

搭載マイコン

SDRAM*3 36Pinオプション
コネクタ
*4
マイコン
グループ
マイコン型番*2 ROM RAM
HSB72147F 直付 \20,000
+
消費税
SH7214 R5F72147ADFA 1MB+
32KB+
32KB
128KB 搭載 未搭載
HSB72167F SH7216 R5F72167ADFA
HSB72147F-NS SH7214 R5F72147ADFA 未搭載
HSB72167F-NS SH7216 R5F72167ADFA
HSB72147F-36P \21,000
+
消費税
SH7214 R5F72147ADFA 1MB+
32KB+
32KB
128KB 搭載 搭載
HSB72167F-36P SH7216 R5F72167ADFA
HSB72147F-NS-36P SH7214 R5F72147ADFA 未搭載
HSB72167F-NS-36P SH7216 R5F72167ADFA

*2 標準実装マイコンの他に、機能制限及びROMもしくはRAMサイズ違いのマイコンも搭載可能です。別途お問合せ下さい
*3 SDRAM未搭載品をご希望の際は、ご注文時にご連絡下さい(※ご指定が無い場合は搭載品となりますのでご注意下さい)
*4 オプションコネクタ搭載品ご希望の際は、ご注文時にご連絡下さい(※ご指定が無い場合は未搭載品となりますのでご注意下さい)

ソケット仕様品ご希望の方は別途ご相談下さい

別売 ACアダプタ+5V:\1,800+消費税        その他オプション品はこちら

その他CAN搭載マイコンボードはこちら / その他USB搭載製品はこちら / その他Ether搭載製品はこちら




CANスタータキット
SH7214/SH7216

直付仕様価格

\36,000+消費税

特徴

  CAN機能搭載製品 USB機能搭載製品 Ether機能搭載製品 RoHS対応製品

■複数接続でネットワークシステムCANの評価環境に最適
■Cコンパイラ、内蔵ROM書込みソフト、

CANサンプルプログラムソース(SDRAM初期設定プログラムを含む)、
CAN入門テキスト、簡易モニタが付属

■CANインタフェース実装済

(CANトランシーバIC搭載で、直ぐにCANネットワークへ接続可能)

■USBインタフェース(標準Bレセクタプル)実装済
■イーサネットインタフェース実装

■イーサネットモード切替用ディップスイッチ、状態確認LED5つ搭載
■イーサネット等では必要不可欠なSDRAM(32MB)実装
※1
■デバッグインタフェース H-UDI(14P/36P
※2)はルネサス エレクトロニクス社製

■E10A-USBで動作確認済

■フラッシュインタフェース(20P)(高速フラッシュメモリ書込み)搭載

 弊社高速オンボードプログラマと接続

■評価用LED2つ、ディップスイッチの1ポートと押しボタンスイッチ1つ搭載
■72×82mmの小型ボード
■大容量SDRAMにより、プログラム評価に使用する事で内蔵ROMの書き込み回数を

   減 らす事も可能

■回路図添付

※1 SDRAMは、シングルチップモードで使用する際又はアドレスバス、データバスとして使用しない場合はポートアクセス時に競合します。チップセレクト等をHighにする等してデータ衝突を防ぐか、SDRAM未搭載ボードをお求め願います

※2 デバッグインタフェース H-UDI(36P)は追加オプション選択時のみ搭載です

<ご案内>

2015.1.26  搭載部品(SDRAM)が変更になります

        本製品搭載のSAMSUNG社製SDRAMが「生産中止」の為、

         2015.2.2発送分より MT48LC16M16A2 (Micron社製)を搭載いたします。

         ご不明な点につきましては、support@hokutodenshi.co.jp迄お問合せ下さい。

変更前:K4S561632(SAMSUNG社製)変更後: MT48LC16M16A2 (Micron社製)

2013.12.10 本製品採用マイコンボード搭載のイーサネットコネクタが変更になります

詳細は<お知らせ事項ページ>をご確認下さい。

2013.7.22 CANハブボードの4PコネクタがJST社製になりました

2013年7月22日以降ご注文分より変更となります。

詳細は「実装コネクタ変更のご案内」をご確認下さい

2013.5.7  本製品採用マイコンボード搭載のSDRAMが変更になります

詳細は<お知らせ事項ページ>をご確認下さい。

拡大写真はこちら

※写真はH-UDI(36Pin)コネクタ追加オプション搭載品です

取扱説明書:PDF REV.4.3.0.0(2015.2.4更新)

製品カタログ:PDF

CANスタータキットカタログ:PDF

CANオールインワンセットカタログ:PDF



【CD内容】

HKT Cコンパイラ*アセンブラ  内蔵ROM書込みソフト CANサンプルプログラムソース(SDRAM初期設定プログラムを含む) CAN入門テキスト 簡易モニタ 取扱説明書

*CDに収録されているCコンパイラは64bit版のWindowsには対応しておりません

製品概略

製品型名 製品型名一覧表をご覧下さい

採用マイコンボード

SH7214グループ:HSB7214シリーズ

SH7216グループ:HSB7216シリーズ

※採用マイコンボード仕様は上記「マイコンボード仕様概略」をご覧下さい

製品内容
<ボード単体/キット 共通付属品>
・マイコンボード
・DC電源ケーブル
(2Pコネクタ片側圧着済み 30cmSMK社製)1本
4P通信ケーブル(CAN用 コネクタ片側圧着済み 50cmSMK社製)1本
*1
・回路図
<キット専用付属品>

・USBシリアル変換ボード1枚

・USBケーブル(A - MINI-B) 1本

・CAN通信ケーブル(4P両側圧着3線 実装コネクタ:片側SMK社製、片側JST社製)1本

・CANハブボード(実装コネクタ:JST社製) 1個

・付属CD

取扱説明書はPDF形式で付属CDに収録

*1 4P通信ケーブルは長さが1.5mから50cmに仕様が変更となっております(2011年9月12日以降)

製品型名一覧表

製品型名

価格 採用マイコンボード

搭載マイコン

SDRAM*3 36Pinオプション
コネクタ
*4
マイコン搭載種別:直付 マイコン
グループ
マイコン型番*2 ROM RAM
CANスタータキットSH7214 \36,000
+
消費税
HSB72147F SH7214 R5F72147ADFA 1MB+
32KB+
32KB
128KB 搭載 未搭載
CANスタータキットSH7216 HSB72167F SH7216 R5F72167ADFA
CANスタータキットSH7214-NS HSB72147F-NS SH7214 R5F72147ADFA 未搭載
CANスタータキットSH7216-NS HSB72167F-NS SH7216 R5F72167ADFA
CANスタータキットSH7214-36P \37,000
+
消費税
HSB72147F-36P SH7214 R5F72147ADFA 1MB+
32KB+
32KB
128KB 搭載 搭載
CANスタータキットSH7216-36P HSB72167F-36P SH7216 R5F72167ADFA
CANスタータキットSH7214-NS-36P HSB72147F-NS-36P SH7214 R5F72147ADFA 未搭載
CANスタータキットSH7216-NS-36P HSB72167F-NS-36P SH7216 R5F72167ADFA

*2 標準実装マイコンの他に、機能制限及びROMもしくはRAMサイズ違いのマイコンも搭載可能です。別途お問合せ下さい
*3 SDRAM未搭載品をご希望の際は、ご注文時にご連絡下さい(※ご指定が無い場合は搭載品となりますのでご注意下さい)
*4 オプションコネクタ搭載品ご希望の際は、ご注文時にご連絡下さい(※ご指定が無い場合は未搭載品となりますのでご注意下さい)



 デモ内容

CANスタータキット SH7216同士、またはLIN・CANスタータキット(H8S/2612)とのCAN通信デモソフト
(SDRAM初期設定プログラムを含む)を収録しています。
評価用スイッチで相互のLED点灯が確認可能です。

 構成例

 その他CAN搭載マイコンボード


CANサンプルプログラムソースはHSB7216FHSB7286FHSB8S2612ST(LIN・CANスタータキット)のみの収録となります
通信相手のボードは別途必要枚数ご用意下さい







マルチネットワークボードシリーズ

開発環境セット詳細ページへ

マルチネットワークボードのデモプログラムソースは開発環境セット付属CDに収録されております







USB開発キットSH7214/SH7216

直付仕様価格

\31,000+消費税

特徴

  CAN機能搭載製品 USB機能搭載製品 Ether機能搭載製品 RoHS対応製品

■Cコンパイラ、内蔵ROM書込みソフト(USBブート・SCIブート)、

USBサンプルプログラムソース(SDRAM初期設定プログラムを含む)、

まいUSB Lite、簡易モニタが付属

■CANインタフェース実装済

(CANトランシーバIC搭載で、直ぐにCANネットワークへ接続可能)

■USBインタフェース(標準Bレセクタプル)実装済
■イーサネットインタフェース実装

■イーサネットモード切替用ディップスイッチ、状態確認LED5つ搭載
■イーサネット等では必要不可欠なSDRAM(32MB)実装
※1

■デバッグインタフェース H-UDI(14P/36P※2)はルネサス エレクトロニクス

E10A-USBで動作確認済

■フラッシュインタフェース(20P)(高速フラッシュメモリ書込み)搭載

 弊社高速オンボードプログラマと接続

■評価用LED2つ、ディップスイッチの1ポートと押しボタンスイッチ1つ搭載
■72×82mmの小型ボード
■大容量SDRAMにより、プログラム評価に使用する事で内蔵ROMの書き込み回数を減

らす事も可能

■回路図添付



 ※1 SDRAMは、シングルチップモードで使用する際又はアドレスバス、データバスとして
  使用しない場合はポートアクセス時に競合します。チップセレクト等をHighにする等して
  データ衝突を防ぐか、SDRAM未搭載ボードをお求め願います


 ※2 デバッグインタフェース H-UDI(36P)は追加オプション選択時のみ搭載です

<ご案内>

2015.1.26  搭載部品(SDRAM)が変更になります

        本製品搭載のSAMSUNG社製SDRAMが「生産中止」の為、

         2015.2.2発送分より MT48LC16M16A2 (Micron社製)を搭載いたします。

         ご不明な点につきましては、support@hokutodenshi.co.jp迄お問合せ下さい。

変更前:K4S561632(SAMSUNG社製)変更後:  MT48LC16M16A2 (Micron社製)



2013.12.10 本製品採用マイコンボード搭載のイーサネットコネクタが変更になります

詳細は<お知らせ事項ページ>をご確認下さい。

2013.5.7  本製品採用マイコンボード搭載のSDRAMが変更になります

詳細は<お知らせ事項ページ>をご確認下さい。

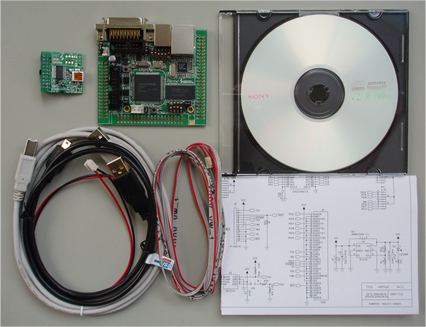

拡大写真はこちら

※写真は試作のもので製品とは一部異なります
※写真はH-UDI(36Pin)コネクタ追加オプション搭載品です

取扱説明書:PDF  REV.3.2.0.0(2015.2.4更新)

製品カタログ:PDF

USB開発キットカタログ:PDF

【CD内容】

HKT Cコンパイラ*アセンブラ  内蔵ROM書込みソフト(USBブート・SCIブート) USBサンプルプログラムソース(SDRAM初期設定プログラムを含む) まいUSB Lite 簡易モニタ

取扱説明書

*CDに収録されているCコンパイラは64bit版のWindowsには対応しておりません

製品概略

製品型名 製品型名一覧表をご覧下さい

採用マイコンボード

SH7214グループ:HSB7214シリーズ

SH7216グループ:HSB7216シリーズ

※採用マイコンボード仕様は上記「マイコンボード仕様概略」をご覧下さい

製品内容
<ボード単体/キット 共通付属品>
・マイコンボード
・DC電源ケーブル
(2Pコネクタ片側圧着済み 30cmSMK社製)1本
4P通信ケーブル(CAN用 コネクタ片側圧着済み 50cmSMK社製)1本
*1
・回路図
<キット専用付属品>

・USBシリアル変換ボード1枚
・USBケーブル(A - MINI-B) 1本
・USBケーブル(A - B)1本
・付属CD※取扱説明書はPDF形式で付属CDに収録

*1 4P通信ケーブルは長さが1.5mから50cmに仕様が変更となっております(2011年9月12日以降)

まいUSBLite」とは

USB開発を容易にするUSBライブラリ「まいUSB」に
下記2点の性能制限が入った体験版となります
 ・通信データ長
 ・通信速度

※体験版の為製品への組込みはご遠慮下さい

まいUSB
詳細ページへ


デバイスドライバ不要の
ソフトウェア



製品型名一覧表

製品型名

価格 採用マイコンボード

搭載マイコン

SDRAM*3 36Pinオプション
コネクタ
*4
マイコン搭載種別:直付 マイコン
グループ
マイコン型番*2 ROM RAM
USB開発キット SH7214 \31,000
+
消費税
HSB72147F SH7214 R5F72147ADFA 1MB+
32KB+
32KB
128KB 搭載 未搭載
USB開発キット SH7216 HSB72167F SH7216 R5F72167ADFA
USB開発キット SH7214-NS HSB72147F-NS SH7214 R5F72147ADFA 未搭載
USB開発キット SH7216-NS HSB72167F-NS SH7216 R5F72167ADFA
USB開発キット SH7214-36P \32,000
+
消費税
HSB72147F-36P SH7214 R5F72147ADFA 1MB+
32KB+
32KB
128KB 搭載 搭載
USB開発キット SH7216-36P HSB72167F-36P SH7216 R5F72167ADFA
USB開発キット SH7214-NS-36P HSB72147F-NS-36P SH7214 R5F72147ADFA 未搭載
USB開発キット SH7216-NS-36P HSB72167F-NS-36P SH7216 R5F72167ADFA

*2 標準実装マイコンの他に、機能制限及びROMもしくはRAMサイズ違いのマイコンも搭載可能です。別途お問合せ下さい
*3 SDRAM未搭載品をご希望の際は、ご注文時にご連絡下さい(※ご指定が無い場合は搭載品となりますのでご注意下さい)
*4 オプションコネクタ搭載品ご希望の際は、ご注文時にご連絡下さい(※ご指定が無い場合は未搭載品となりますのでご注意下さい)

別売 ACアダプタ+5V:\1,800+消費税     その他オプション品はこちら

その他USB搭載マイコンボードはこちら / その他Ether搭載マイコンボードはこちら



HSB7214F/HSB7216Fシリーズへ

CANスタータキットSH7214/SH7216へ
