ネサス エレクトロニクス社製 H8S/2612F搭載  HCAN及びLIN評価用I/F実装

LIN・CANスタータキット

直付仕様価格                     ソケット仕様価格

\35,000+消費税       \55,000+消費税

特徴

CAN機能搭載製品

複数接続でネットワークシステムCAN・LINの評価環境に

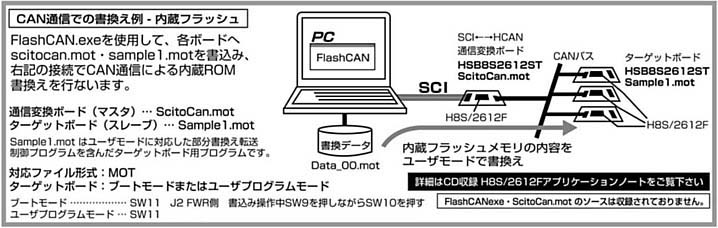

ルネサス エレクトロニクス社製 H8S/2612F内蔵CANによる

  書換えアプリケーションノート対応

■ CANインタフェース実装済

  (CANトランシーバIC搭載で、直ぐにCANネットワークへ接続可能)

FLASHインタフェース(20P)からオンボードプログラマで書込み可能

HCANサンプルプログラム収録

ソケット仕様にも対応

回路図添付

【CD内容】

HKT Cコンパイラ・アセンブラ 簡易モニタ 内蔵ROM書込みソフト  参考ソフト・デモソフト

取扱説明書 チュートリアル

・基板バージョンは実際とは異なる場合がございます。
また、機能向上の為、仕様が変更となる場合がございます。

取扱説明書:PDF

REV.3.2.0.0 (2014.10.27更新)



<ご案内>

2014.10.09 一部実装コネクタがJAE社製になりましたnew!

対象コネクタ :2ピン、3ピン (2ピンコネクタはJST社製からの変更)

2014年10月20日以降発送分より変更。詳細は「実装コネクタ変更のご案内」をご確認下さい。

※別売オプションを御購入の際は、お手持ちのボードに実装されているコネクタに応じてご注文頂きます様お願いいたします

2013.09.09 一部実装コネクタがJST社製になりました

2013年9月17日以降ご注文分より変更 対象コネクタ:2ピン

詳細は「実装コネクタ変更のご案内」をご確認下さい



仕様概略

実装マイコン

H8S/2612F(HD64F2612F) 内蔵ROM:128KB 内蔵RAM:4KB

クロック

20MHz

CAN 型名 R2A25416SP (ルネサス エレクトロニクス社製、又は同等品)High Speed CAN対応ドライバ
LIN L9638D013TR(STMicro社製)*
RS232Cインタフェース 10P:1ch
モニタソフト マイコン内蔵ROMへ書込み済み
RTC RS5C62-E2(リコー)
電源 +5V:100mA以下 +9V:70mA以下
実装ソケット
(ソケット仕様のみ)
型名 IC149-080-117-B5 (山一電機社製)
ボード寸法 91.5×91.5mm
製品内容

・マイコンボード:HSB8F2612ST

・付属ソフトCD

・専用RS232Cケーブル(Dsub9P)  1本

・DC電源ケーブル(2Pコネクタ片側圧着済み 30cm:JAE 1本

・通信ケーブル (3P コネクタ片側圧着済 1.5m:JAE2本

・ACアダプタ

・回路図

※取扱説明書・チュートリアルは2013.9.17よりPDF形式にてCD収録のみとなります

※ソケット仕様をご希望の方は、製品型名の末尾に「-S」を付けて頂きます様お願い申し上げます

*LINのIC変更に伴うご注意   詳細ページへ
