 RX62N,RX621グループマイコン搭載ボード

HSBRX62N-Aシリーズ

HSBRX621-Aシリーズ

直付仕様価格                       ソケット仕様価格

\19,000+消費税         \59,000+消費税

特徴
CAN搭載製品 USB(ファンクション)搭載製品    Ether搭載製品 (RX62N-Aシリーズのみ) RoHS対応製品

ルネサス エレクトロニクス社製フラッシュメモリ内蔵マイコンを実装

CANインタフェース搭載

(CANトランシーバIC搭載で、直ぐにCANネットワークへ接続可能)

FLASH書込み用インタフェース(20P)(高速フラッシュメモリ書込み)搭載
  弊社
高速オンボードプログラマと接続

イーサネットインタフェース※1搭載

USBインタフェース(USB-A ,USBミニ-B)搭載

デバッグインタフェース(14P)は、ルネサス エレクトロニクス社製

E1、E20で動作確認済

SDRAM(32MB)を搭載

モード切替スイッチ1つ・評価用スイッチ1つ、

評価用LED2つ・イーサネット用LED4つ※1搭載ですぐに活用可能

ソケット仕様でフルICEにも対応※2

回路図添付

※1 HSBRX621シリーズにはイーサネット機能はございません。

2 ICEによってはソケットの仕様が変更になる場合がございますので、ご確認の上
   ご注文願います。また、ICEによってはコネクタ等に干渉する場合がございますのでご注意下さい。

<ご案内>

2016.8.24 搭載部品(SDRAM)がMicron社製になりました

詳しくは お知らせ事項ページ でご確認ください。



拡大写真はこちら

寸法図はこちら

・上記シルクはHSBRX62N-Aシリーズです。
HSBRX621-Aシリーズにはイーサネット及び関連の部品は
未実装となります

・基板バージョンは実際とは異なる場合がございます。
また、機能向上の為、仕様が変更となる場合がございます。

取扱説明書:PDF REV.3.2.0.0 (2016.8.25 更新)

サンプルプログラム

搭載SDRAM初期設定を含んだ評価用LED、評価用スイッチを
制御するプログラムです。



初期設定はR5F562N8BxFBマイコンとなっております。
ご利用マイコンに応じて「CubeSuite+」でマイコン型名を変更してからご使用ください。

プロジェクトファイル一式 ( CubeSuite+用 )

・Micron社製SDRAM用

sample_HSBRX62N-A.zip


旧プロジェクトファイル一式 ( CubeSuite+用 )

・SAMSUNG社製SDRAM用

sample_HSBRX62N_A_S.exe (2013.10.11更新)

製品型名

RX62Nグループ
直付仕様 ソケット仕様
HSBRX62N-A(R5F562N8BDFB) HSBRX62N-A-S(R5F562N8BDFB)

RX621グループ(イーサネット未実装)
直付仕様 ソケット仕様
HSBRX621-A(R5F56218BDFB) HSBRX621-A-S(R5F56218BDFB)



  製品概略

搭載マイコン

RX62N搭載ボード(144ピン):R5F562N8BDFB

RX621搭載ボード(144ピン):R5F56218BDFB

パッケージ PLQP0144KA-A

メモリ ROM:512KB データフラッシュ:32KB RAM:96KB
入力電源電圧 DC5V

搭載クロック

メインクロック:12MHz

サブクロック:32.768kHz

USBコネクタ

USB-A  型名 292303-1 (Tyco Electronics社製)

USB MINI-B   型名  54819-0572  (molex社製)

CANトランシーバIC 型名 R2A25416SP (ルネサス エレクトロニクス社製、又は同等品)
イーサネットコネクタ

RX62N搭載ボード:型名 HR851181A (HanRun社製)

RX621搭載ボード:未実装

イーサネットコントローラ

RX62N搭載ボード:型名 LAN8700IC(SMSC社製)(RMII接続)

RX621搭載ボード:未実装

SDRAM 型名  MT48LC16M16A2   32MB相当 16bitデータバス (Micron社製)

ボード外寸

83.30*1×86.40mm (突起部含まず)

実装ソケット

(ソケット仕様のみ)

型名 NQPACK144SD-ND(東京エレテック社製)
製品内容

・マイコンボード

・DC電源ケーブル(2Pコネクタ片側圧着済み 30cm : JST) 1本
・4P通信ケーブル(CAN用4Pコネクタ片側圧着済み 50cm : JST)
1本
*2

・回路図

2013年10月4日発送分より取扱説明書はダウンロード版になりました
右上「取扱説明書:PDF」よりダウンロード(保存)してご利用下さい
(拡充や訂正のため内容は不定期に更新される事があります)

*1 従来品79.40mmから83.30mmにサイズが大きくなっております

*2 4P通信ケーブルは長さが1.5mから50cmに仕様が変



まいUSB
詳細ページへ


デバイスドライバ不要の
ソフトウェア

HSBRX62N-Aシリーズ/
HSBRX62N-1シリーズ対応



下記マイコン搭載品をご希望の場合は、お問い合わせ下さい
マイコン

グループ

マイコン型番 ROM データ

フラッシュ

RAM イーサネット
RX62N R5F562N7BDFB 384KB 32KB 64KB あり
RX621 R5F56216BDFB 256KB なし
R5F56217BDFB 384KB

別売  ACアダプタ+5V(JST):\1,800+消費税      その他オプション品はこちら

2013年6月16日以前に御購入された場合は「ACアダプタ+5V」となります(コネクタSMK)

その他CAN搭載マイコンボードはこちら / その他USB搭載製品はこちら / その他Ether搭載製品はこちら


HSBRX62N-A,HSBRX621-Aシリーズオプション 評価用I/Oボード

ルネサス研修センターのセミナに採用

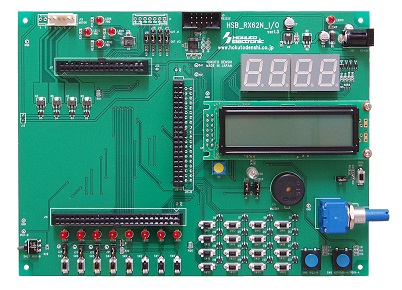

HSBRX62N_I/Oボード

価格

\29,800+消費税

特徴

RoHS対応製品

■マトリクス入力スイッチ搭載 (4×4 計16個)

■外部割り込み用トグルスイッチ搭載

■外部割り込み用押しボタンスイッチ 3つ搭載 (大型スイッチ2つ、小型スイッチ1つ)

■ポート用押しボタンスイッチ8つとLED8つ搭載

■7セグメントLED 2つ搭載 (2素子×2 :4桁)

■ステッピンモーター駆動回路搭載

■キャラクタLCD搭載

■評価用ブザー搭載

■A/D変換用ボリューム搭載

■シリアルインターフェース(10P)搭載

■DC電源ジャック実装済

■回路図添付


拡大写真はこちら

・製品出荷時、基板バージョンが異なる場合がございます。

・J15(40PIN)メスコネクタは製品出荷時未実装となります。
お客様ご自身で付属コネクタを「J15-A」もしくは「J15-B」に
ハンダ付けして下さい。

※J15(40PIN)実装ご希望の場合(無償)は、ご注文時に
実装箇所(J15-AもしくはJ15-B)をお知らせ下さい。

取扱説明書:PDF  REV.1.1.3.0(2014.7.11更新)

製品カタログ:PDF



<ご案内>

2013.9.9 7セグメントLEDが変更となります

本製品搭載の7セグメントLEDが「生産中止」の為変更となります

スタンレー電気社製

変更前:NKR261-B → 変更後:NKR261-C

在庫がなくなり次第変更になります。

ご不明な点につきましては、support@hokutodenshi.co.jp迄お問合せ下さい。



製品概略

製品型名

HSBRX62N_I/Oボード

実装LCD

16桁×2行 キャラクター (バックライト無)

実装ブザー

圧電ブザー

ボード電源電圧

DC5V

ボード外寸

139×184mm(突起部含まず)

製品内容

・I/Oボード

・34PINボックス型オスコネクタ 1個

・40PINボックス型オスコネクタ 1個

・50PINボックス型オスコネクタ 1個
・40PINメスコネクタ 1個

・回路図

取扱説明書は本ページよりダウンロード(保存)してご利用下さい
(拡充や訂正のため内容は不定期に更新される事があります)

  PAGE TOP

USB開発キットRX62N

USB開発キットRX621

直付仕様価格                       ソケット仕様価格

\30,000+消費税         \70,000+消費税

特徴

CAN搭載製品 USB(ファンクション)搭載製品    Ether搭載製品(RX62N-Aシリーズのみ) RoHS対応製品

USB開発に必要なものが揃っているキット



■ 開発に役立つソフトウェア下記3種が付属

-シリアルHEWモニタ

-USBファンクションサンプルプログラムソース(SDRAM初期設定プログラムを含む)

-USBファンクション開発向けライブラリ「まいUSB」体験版「まいUSB Lite」

■ 回路図添付

■ 採用マイコンボードHSBRX62N-AもしくはHSBRX621-A

  仕様についてはHSBRX62N-A,HSBRX621-Aの詳細をご確認下さい

-USBインタフェース(USB-A ,USBミニ-B)搭載

-SDRAM(32MB)を実装
-FLASHインタフェース(20P)搭載


弊社高速オンボードプログラマと接続

-デバッグインタフェース(14P)は、E1、E20で動作確認済

-モード切替スイッチ1つ・評価用スイッチ1つ搭載

-評価用LED2つ搭載



シリアルHEWモニタとは

付属のUSBシリアル変換ボードを接続するだけでルネサス統合開発環境HEWを用いて操作可能な無償のデバッグ環境です。

イメージはこちら

<ご案内>

2013.12.10 本製品採用マイコンボード搭載のイーサネットコネクタが変更になりますnew!

詳細は<お知らせ事項ページ>をご確認下さい。

2013.6.11 本製品採用マイコンボード搭載のコネクタが変更になります。

詳細は<お知らせ事項ページ>をご確認下さい。

2013.5.7    本製品採用マイコンボード搭載のSDRAMが変更になります。

詳細は<お知らせ事項ページ>をご確認下さい。


拡大写真はこちら

製品画像内のマイコンボードはHSBRX62N-Aです。
HSBRX621-Aにはイーサネット及び関連の部品は

取扱説明書:PDF REV.1.2.0.0 (2017.5.26更新)

「まいUSBLite」とは

USB開発を容易にするUSBライブラリ「まいUSB」に
下記2点の性能制限が入った体験版となります
 ・通信データ長
 ・通信速度

※体験版の為製品への組込みはご遠慮下さい

まいUSB
詳細ページへ


デバイスドライバ不要の
ソフトウェア



製品型名

RX62Nグループ

直付仕様

ソケット仕様

USB開発キットRX62N

USB開発キットRX62N-S

RX621グループ(イーサネット未実装)

直付仕様

ソケット仕様

USB開発キットRX621

USB開発キットRX621-S



製品概略

採用マイコンボード

RX62Nグループ:HSBRX62N-A (RX62N:144ピン)

RX621グループ:HSBRX621-A (RX621:144ピン)

※採用マイコンボード仕様は上記「マイコンボード製品概略」をご覧下さい

製品内容

<ボード単体共通付属品>

・マイコンボード (HSBRX62N-A もしくはHSBRX621-A )

・DC電源ケーブル(2Pコネクタ片側圧着済み約30cm : JST)1本

・4P通信ケーブル(CAN用 コネクタ片側圧着済み約50cm : JST)1本

・回路図

<キット専用付属品>

・付属CD*1

・USBシリアル変換ボード  1枚
・USBケーブル(A - MINI-B) 2本

*1 シリアルHEWモニタ, USBサンプルプログラムソース(SDRAM初期設定プログラムを含む), まいUSB Lite, 取扱説明書(PDF)を収録しています。

  マイコンボード単体の取扱説明書につきましては、マイコンボードの製品詳細ページよりご入手ください。

別売  ACアダプタ+5V(JST):\1,800+消費税      その他オプション品はこちら

2013年6月16日以前に御購入された場合は「ACアダプタ+5V」となります(コネクタSMK)

その他USB搭載製品はこちら


CANスタータキットRX62N

CANスタータキットRX621

直付仕様価格                       ソケット仕様価格

\35,000+消費税         \75,000+消費税

特徴

CAN搭載製品 USB(ファンクション)搭載製品    Ether搭載製品(RX62N-Aシリーズのみ) RoHS対応製品

CAN開発に必要なものが揃っているキット



■ 開発に役立つソフトウェア下記2種とCAN入門テキストが付属

-シリアルHEWモニタ

-CANサンプルプログラムソース (SDRAM初期設定プログラムを含む)

■ 回路図添付

■ 採用マイコンボード

HSBRX62N-AもしくはHSBRX621-A

仕様についてはHSBRX62N-A,HSBRX621-Aの詳細をご確認下さい

-USBインタフェース(USB-A ,USBミニ-B)搭載

-SDRAM(32MB)を実装
-FLASHインタフェース(20P)搭載


弊社高速オンボードプログラマと接続

-デバッグインタフェース(14P)は、E1、E20で動作確認済

-モード切替スイッチ1つ・評価用スイッチ1つ搭載

-評価用LED2つ搭載

<ご案内>

2013.12.10 本製品採用マイコンボード搭載のイーサネットコネクタが変更になりますnew!

詳細は<お知らせ事項ページ>をご確認下さい。

2013.6.11 本製品採用マイコンボード搭載のコネクタが変更になります。

詳細は<お知らせ事項ページ>をご確認下さい。

2013.5.7    本製品採用マイコンボード搭載のSDRAMが変更になります。

詳細は<お知らせ事項ページ>をご確認下さい。





拡大写真はこちら

・基板バージョンは実際とは異なる場合がございます。また、
機能向上の為、仕様が変更となる場合がございます

取扱説明書:PDF REV.1.1.1.0 (2013.11.15更新)

CANスタータキットカタログ:PDF

CANオールインワンセットカタログ:PDF





製品型名

RX62Nグループ

直付仕様

ソケット仕様

CANスタータキットRX62N

CANスタータキットRX62N-S

RX621グループ(イーサネット未実装)

直付仕様

ソケット仕様

CANスタータキットRX621

CANスタータキットRX621-S



製品概略

採用マイコンボード

RX62Nグループ:HSBRX62N-A (RX62N:144ピン)

RX621グループ:HSBRX621-A (RX621:144ピン)

※採用マイコンボード仕様は上記「マイコンボード製品概略」をご覧下さい

製品内容

<ボード単体共通付属品>

・マイコンボード (HSBRX62N-A もしくはHSBRX621-A )

・DC電源ケーブル(2Pコネクタ片側圧着済み約30cm : JST)1本

・4P通信ケーブル(CAN用 コネクタ片側圧着済み約50cm : JST)1本

・回路図

<キット専用付属品>

・CANハブボード(実装コネクタ:JST社製)

・CAN通信ケーブル(4P両側圧着3線 実装コネクタ:両側JST社製) 1本
・USBシリアル変換ボード 1枚
・USBケーブル(A - MINI-B)  1本

・付属CD*1

*1 シリアルHEWモニタ,CANサンプルプログラムソース (SDRAM初期設定プログラムを含む), CAN入門テキスト, 取扱説明書(PDF)を収録しています。

  マイコンボード単体の取扱説明書につきましては、マイコンボードの製品詳細ページよりご入手ください。

別売  ACアダプタ+5V(JST):\1,800+消費税      その他オプション品はこちら

2013年6月16日以前に御購入された場合は「ACアダプタ+5V」となります(コネクタSMK)



-付属CDについて-

 シリアルHEWモニタとは

付属のUSBシリアル変換ボードを接続するだけでルネサス統合開発環境HEWを用いて操作可能な無償のデバッグ環境です。

イメージはこちら

 サンプルプログラム内容

CANスタータキットRXシリーズ同士のCAN通信デモソフト(SDRAM初期設定プログラムを含む)を収録しています。
評価用スイッチで相互のLED点灯が確認可能です。

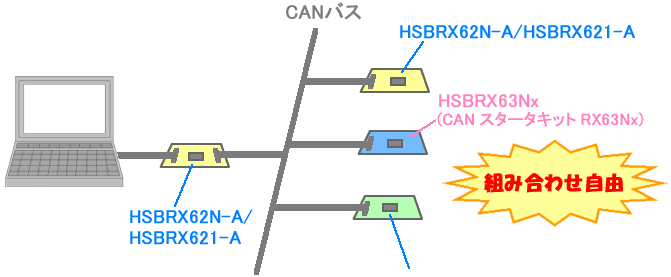

 構成例

                             その他CAN搭載マイコンボード

※通信相手のボードは別途必要枚数ご用意下さい。

※CANハブボードはJST社製コネクタ実装品を付属しています。 通信相手のボードCAN用コネクタの種類にご注意下さい。



その他CAN搭載マイコンボードはこちら

CANスタータキットRX63N
(RX631)詳細ページへ



その他CAN搭載マイコンボード
詳細ページへ



マルチネットワークボードシリーズ

開発環境セット詳細ページへ


マルチネットワークボードのデモプログラムソースは開発環境セット付属CDに収録されております
