CANスタータキットRX63N

CANスタータキットRX631

製品型名と価格は採用マイコンボードによって変わります

製品型名一覧表をご参照下さい

特徴

CAN搭載製品 USB機能搭載製品    Ether機能搭載製品 RoHS対応製品
(「Ether」は採用ボードHSBRX63NP/HSBRX63NB/HSBRX63NCシリーズのみ)

CAN開発に必要なものが揃っているキット



■ 開発に役立つソフトウェア下記2種とCAN入門テキストが付属

-シリアルHEWモニタ

-CANサンプルプログラムソース(SDRAM初期設定プログラムを含む)

■ 回路図添付

■ 採用マイコンボード

 下記よりお選び下さい

HSBRX631L  (RX631:48ピン)

HSBRX631M (RX631:64ピン)

HSBRX63NP (RX63N:100ピン)

HSBRX631P (RX631:100ピン)

HSBRX63NB (RX63N:144ピン)

HSBRX631B (RX631:144ピン)

HSBRX63NC (RX63N:176ピン)

HSBRX631C (RX631:176ピン)

  仕様についてはマイコンボードの詳細ページをご確認下さい



<ご案内>

2015.3.16

  CANスタータキットRX63NC,RX631Cシリーズの

  採用マイコンボード(マイコン型番)が変更になります。

  詳細は「製品型名一覧表」をご参照ください。



2015.2.18

  CANスタータキットRX63NB,RX631B,RX63NP,RX631Pシリーズの

  採用マイコンボード(マイコン型番)が変更になります。

  詳細は「製品型名一覧表」をご参照ください。



2013.12.10 本製品採用マイコンボード搭載のイーサネットコネクタが変更になります。

詳細は各ボードお知らせ事項ページをご参照下さい。

・HSBRX63NPシリーズ:お知らせ事項ページ

・HSBRX63NBシリーズ:お知らせ事項ページ

・HSBRX63NCシリーズ:お知らせ事項ページ

2013.5.7     本製品採用マイコンボード搭載のSDRAMが変更になります。

詳細は各ボードお知らせ事項ページをご参照下さい。

・HSBRX63NB/631Bシリーズ:お知らせ事項ページ

 →2015.2.18更新

 2015.2.18ご注文分よりMT48LC16M16A2(Micron社製)搭載



HSBRX63NC/631Cシリーズ:お知らせ事項ページ

  →2015.3.16更新

 2015.3.16ご注文分よりMT48LC16M16A2(Micron社製)搭載

 ご不明な点につきましてはsupport@hokutodenshi.co.jpお問合せ下さい。



拡大写真はこちら

製品画像はCANスタータキットRX63NPです。
・基板バージョンは実際とは異なる場合がございます。また、
機能向上の為、仕様が変更となる場合がございます。

取扱説明書:PDF

REV.1.0.1.0 (2013.11.25更新)

CANスタータキットカタログ:PDF

CANオールインワンセットカタログ:PDF

製品概略

製品型名 製品型名一覧表をご覧下さい

採用マイコンボード

RX631グループ (48ピン) :HSBRX631L

RX631グループ (64ピン) :HSBRX631M

RX63N/RX631グループ (100ピン) :HSBRX63NP/HSBRX631P



RX63N/RX631グループ (144ピン) :HSBRX63NB/HSBRX631B



RX63N/RX631グループ (176ピン) :HSBRX63NC/HSBRX631C



HSBRX631P, HSBRX631B, HSBRX631Cはイーサネット及び関連の部品は未実装となります

※採用マイコンボードの仕様は各「マイコンボード製品概略」をご覧下さい

HSBRX631L詳細ページ

HSBRX631M詳細ページ

HSBRX63NP/HSBRX631P詳細ページ

HSBRX63NB/HSBRX631B詳細ページ

HSBRX63NC/HSBRX631C詳細ページ

製品内容

<ボード単体共通付属品>

・マイコンボード (上記採用マイコンボードのいずれか1台 )

・DC電源ケーブル(2Pコネクタ片側圧着済み約30cm : JST)1本

・4P通信ケーブル(CAN用 コネクタ片側圧着済み約50cm : JST)1〜3本*1

・回路図

<キット専用付属品>

・CANハブボード(実装コネクタ:JST社製)

・CAN通信ケーブル(4P両側圧着3線 実装コネクタ:両側JST社製1本
・USBシリアル変換ボード 1枚
・USBケーブル(A - MINI-B) 1本

・付属CD*2

*1 CANインタフェース実装コネクタ数によって変わります

*2 シリアルHEWモニタ,CANサンプルプログラムソース(SDRAM初期設定プログラムを含む), CAN入門テキスト, 取扱説明書(PDF)を収録しています

マイコンボード単体の取扱説明書につきましては、各種マイコンボードの製品詳細ページよりご入手ください。

製品型名一覧表

製品型名

マイコン
搭載種別
価格 採用マイコンボード

搭載マイコン

38Pオプション
コネクタ
マイコン
グループ
マイコン
ピン数
マイコン型番*3 ROM

E2データ

フラッシュ

RAM
CANスタータキットRX631L 直付 \25,500
+
消費税
HSBRX631L
(R5F5631PDDFL
)
RX631 48 R5F5631PDDFL 512KB 32KB 64KB -
CANスタータキットRX631M \25,500
+
消費税
HSBRX631M
(R5F5631PDDFM
)
64 R5F5631PDDFM 512KB 32KB 64KB -
CANスタータキットRX63NP \30,000
+
消費税
HSBRXRX63NP*4
(R5F563NFDDFP
)
RX63N 100 R5F563NFDDFP 2MB 32KB 256KB -
CANスタータキットRX631P HSBRX631P*4
(R5F5631FDDFP
)
RX631 R5F5631FDDFP -
CANスタータキットRX63NB \38,000
+
消費税
HSBRX63NB*4
(R5F563NFDDFB
)
RX63N 144 R5F563NFDDFB 2MB 32KB 256KB なし
CANスタータキットRX63NB-38P \41,000
+
消費税
HSBRX63NB-38P*4
(R5F563NFDDFB
)
あり
CANスタータキットRX631B \38,000
+
消費税
HSBRX631B*4
(R5F5631FDDFB
)
RX631 R5F5631FDDFB なし
CANスタータキットRX631B-38P \41,000
+
消費税
HSBRX631B-38P*4
(R5F5631FDDFB
)
あり
CANスタータキットRX63NC \38,000
+
消費税
HSBRX63NC
(R5F563NFDDFC
)*5
RX63N 176 R5F563NFDDFC 2MB 32KB 256KB なし
CANスタータキットRX63NC-38P \41,000
+
消費税
HSBRX63NC-38P
(
R5F563NFDDFC)*5
あり
CANスタータキットRX631C \38,000
+
消費税
HSBRX631C
(R5F5631FDDFC
)*5
RX631 R5F5631FDDFC なし
CANスタータキットRX631C-38P \41,000
+
消費税
HSBRX631C-38P
(R5F5631FDDFC
)*5
あり
CANスタータキットRX631L-S ソケット \60,500
+
消費税
HSBRX631L-S
(R5F5631PDDFL
)
RX631 48 R5F5631PDDFL 512KB 32KB 64KB -
CANスタータキットRX631M-S \65,500
+
消費税
HSBRX631M-S
(R5F5631PDDFM
)
64 R5F5631PDDFM 512KB 32KB 64KB -
CANスタータキットRX63NP-S \70,000
+
消費税
HSBRXRX63NP-S*4
(R5F563NFDDFP
)
RX63N 100 R5F563NFDDFP 2MB 32KB 256KB -
CANスタータキットRX631P-S HSBRX631P-S*4
(R5F5631FDDFP
)
RX631 R5F5631FDDFP -
CANスタータキットRX63NB-S \78,000
+
消費税
HSBRX63NB-S*4
(R5F563NFDDFB
)
RX63N 144 R5F563NFDDFB 2MB 32KB 256KB なし
CANスタータキットRX63NB-38P-S \81,000
+
消費税
HSBRX63NB-38P-S*4
(R5F563NFDDFB
)
あり
CANスタータキットRX631B-S \78,000
+
消費税
HSBRX631B-S*4
(R5F5631FDDFB
)
RX631 R5F5631FDDFB なし
CANスタータキットRX631B-38P-S \81,000
+
消費税
HSBRX631B-38P-S*4
(R5F5631FDDFB
)
あり
CANスタータキットRX63NC-S \86,800
+
消費税
HSBRX63NC-S
(R5F563NFDDFC
)*5
RX63N 176 R5F563NFDDFC 2MB 32KB 256KB なし
CANスタータキットRX63NC-38P-S \89,800
+
消費税
HSBRX63NC-38P-S
(
R5F563NFDDFC)*5
あり
CANスタータキットRX631C-S \86,800
+
消費税
HSBRX631C-S
(R5F5631FDDFC
)*5
RX631 R5F5631FDDFC なし
CANスタータキットRX631C-38P-S \89,800
+
消費税
HSBRX631C-38P-S
(R5F5631FDDFC
)*5
あり

*3 標準搭載マイコン以外の搭載可能マイコンをご希望の場合は別途お問合せ下さい

*4 2015.2.18より変更となります

*5 2015.3.16より変更となります



別売  ACアダプタ+5V(JST)\1,800+消費税     その他オプション品はこちら

-付属CDについて-

 シリアルHEWモニタとは

付属のUSBシリアル変換ボードを接続するだけでルネサス統合開発環境HEWを用いて操作可能な無償のデバッグ環境です。

イメージはこちら

 サンプルプログラム内容

CANスタータキットRXシリーズ同士のCAN通信デモソフト(SDRAM初期設定プログラムを含む)を収録しています。
評価用スイッチで相互のLED点灯が確認可能です。

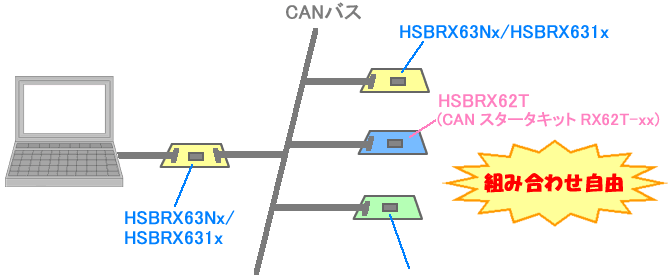

 構成例

                             その他CAN搭載マイコンボード

※通信相手のボードは別途必要枚数ご用意下さい。

※CANハブボードはJST社製コネクタ実装品を付属しています。 通信相手のボードCAN用コネクタの種類にご注意下さい。





CANスタータキットRX62T-64
CANスタータキットRX62T-100
詳細ページへ




その他CAN搭載マイコンボード
詳細ページへ



マルチネットワークボードシリーズ

開発環境セット詳細ページへ


マルチネットワークボードのデモプログラムソースは開発環境セット付属CDに収録されております
