HOME / PRODUCTS /  まいUSB









ソフトウェアライブラリシリーズ


まいUSB (32bit版)    【製品型名をお選び下さい】

1セット目 \76,000+消費税

2セット目以降 \57,000+消費税





価格改定

まいUSB64 (64bit版)  製品型名をお選び下さい】

<まいUSB(32bit版)付き>

1セット目 \201,000+消費税 → \180,000+消費税

2セット目以降 \182,000+消費税 → \161,000+消費税





 \価格改定

まいUSB64アップデート ※ご注文の際はPID番号をお知らせ下さい

<お手持ちの「まいUSB(32bit版)」を「まいUSB64(64bit版)」に対応>

\155,000+消費税 → \135,000+消費税



◆ライセンスについて◆
「まいUSB」を組み込んだ同一製品であれば生産数に関わらず1ライセンスでご利用頂けます(1セット1ライセンス)



取扱説明書 32bit,64bit共通

フルスピード対応版PDF REV.1.0.18.0 (2015.4.21更新)

ハイスピード対応版PDF REV.1.0.4.0 (2015.4.21更新)

製品カタログ:PDF  (2014.10.10更新)




まだUSBシリアル変換をお使いですか?
あなたの機器をUSB化できます!まいUSB

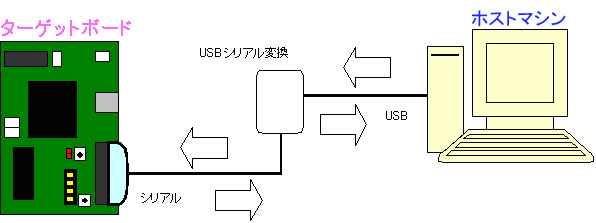

Before

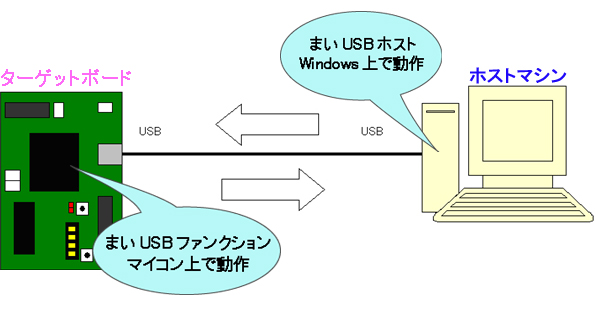

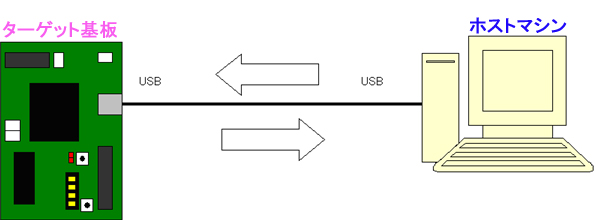

After





  まいUSBLiteが付属で体験可能!



  写真はUSB開発キットSH7286です

USB開発キットSH7285詳細ページへ

USB開発キットSH7286詳細ページへ

USB開発キットSH7216/SH7214詳細ページへ

USB開発キットH8S2472詳細ページへ

USB開発キットH8S2456詳細ページへ

USB開発キットRX62N/RX621詳細ページへ

USB開発キットR8C詳細ページへ

USB開発キットRX630詳細ページへ

USB開発キットRX63N/RX631詳細ページへ

 まいUSBLiteは32bitのみ対応です









<概要>

 「まいUSB」は、ホスト(Windows)とファンクション(ターゲット基板側)で行うUSB通信を自動的に行う

ソフトウェアライブラリです。
USBの通信を提供するものは世の中にたくさんありますが、このソフトウェアライブラリは他のものとは違い、

まるでシリアル通信かのようにUSB通信を実現します。



<特徴>

  本ライブラリで提供するシンプルな関数群を理解するだけで容易にUSB通信が可能

  設計〜製造までの開発期間とコストを大幅に削減できる

 ◆ ホストからファンクションまでを一つの製品として販売、繋がらない心配や動作しないといった事がなく、安心かつ
       スピーディーな開発が可能

 ◆ まいUSBを組み込んだ製品のロイヤリティはフリーです

コミュニケーションデバイスクラス(CDC, COMクラス)との違い>
  CDC, COMクラス まいUSB
ホスト接続 仮想COMとして認識され、「COMポート」の設定が必要 プラグアンドプレイにより自動接続可能
ソフトウェア互換性
(ユーザー作成アプリケーション)
従来のRS232C開発技術を用いることが可能 新規開発が必要となるが、APIが共通化されているため、マイコン変更時に伴う変更が不要
ベンダーID ユーザーがベンダーIDを取得する必要がある ユーザーがベンダーIDを取得する必要がない

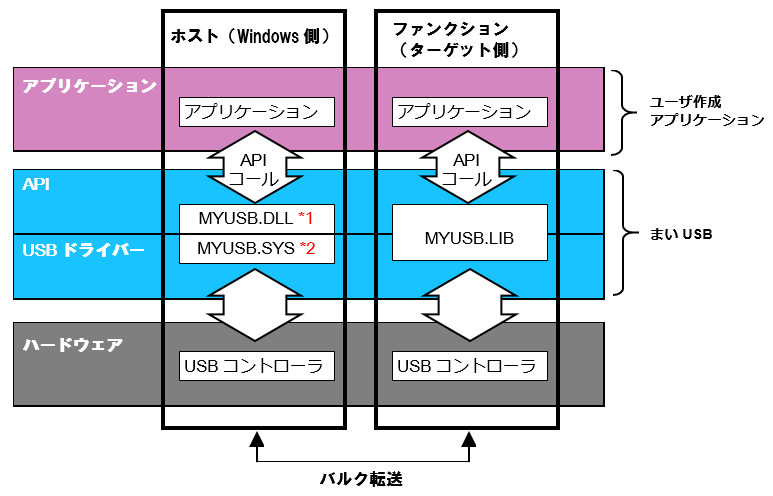

【構成】


ファンクションにてUSB制御端子がマルチプル端子の場合、ご利用可能なポートの中からご自由に選択ができる様に
まいUSBではポート設定を行なっておりません。ユーザーにてポート設定を行なって下さい。

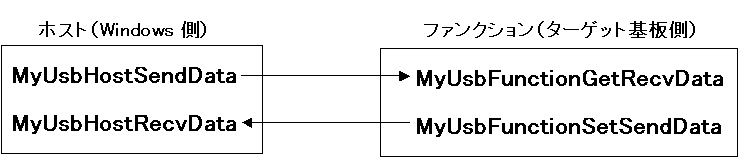

<通信イメージ図>

<製品型名> 一覧表をご参照下さい

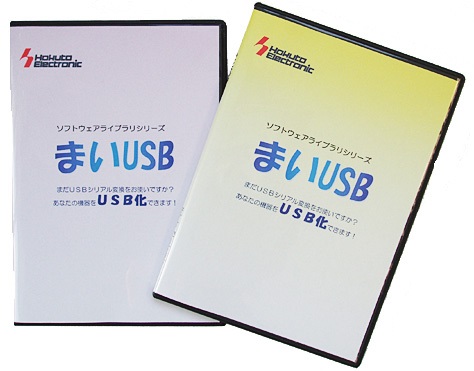

<製品内容>   ソフトウェアCD 1枚
<CD内容>

・ホスト側(Windows側)
   SYSファイル・DLLファイル・INFファイル

     サンプルアプリケーション※1

      取扱説明書



・ファンクション側(ターゲットボード側)
   LIBファイル(対応ファンクションを参照)

サンプルアプリケーション※1

   取扱説明書



※1LEDとSWを使用した入出力装置プログラムとファイル転送プログラム(ソースコード付き)
<動作環境>
フルスピード対応版

・ホスト側(Windows側)

   対応 OS※2:XP(32bit)、Vista(32bit)、7 (32bit, 64bit)、8.1(32bit, 64bit)、10(64bit)

・ファンクション(ターゲット側)

   ROM:3KB以下

   RAM:6KB以下(通信用バッファにて約5KB使用 カスタマイズ可能)



SH(SuperH RISC englne)ファミリ

マイコン名

ボード名

製品型名(32bit版)

製品型名(64bit版)

SH7286 HSB7286Fシリーズ MYUSB-SH7286 MYUSB64-SH7286
SH7285 HSB7285Fシリーズ MYUSB-SH7285 MYUSB64-SH7285
SH7216 HSB72167F MYUSB-SH7216 MYUSB64-SH7216

RXファミリ

マイコン名

ボード名

製品型名(32bit版)

製品型名(64bit版)

RX621 HSBRX621-Aシリーズ MYUSB-RX621(USB0) MYUSB64-RX621(USB0)
RX62N HSBRX62N-Aシリーズ MYUSB-RX62N(USB0) MYUSB64-RX62N(USB0)
RX630

HSBRX630Pシリーズ
HSBRX630Bシリーズ

HSBRX630Cシリーズ

MYUSB-RX630 MYUSB64-RX630
RX631

HSBRX631Lシリーズ

HSBRX631Mシリーズ
HSBRX631Pシリーズ

HSBRX631Cシリーズ

HSBRX631Bシリーズ

MYUSB-RX631※3 MYUSB64-RX631※3
RX63N

HSBRX63NPシリーズ

HSBRX63NCシリーズ

HSBRX63NBシリーズ

MYUSB-RX63N※3 MYUSB64-RX63N※3
RX64Mnew! HSBRX64MCシリーズ MYUSB-RX64M※3 MYUSB64-RX64M※3
RX71Mnew! HSBRX71M176 MYUSB-RX71M※3 MYUSB64-RX71M※3

※3ご利用されるUSBのポートをご指定願います

R8Cファミリ

マイコン名

ボード名

製品型名(32bit版)

製品型名(64bit版)

R8C/34K HSB8C34Kシリーズ MYUSB-R8C34K MYUSB64-R8C34K
R8C/34U HSB8C34Uシリーズ MYUSB-R8C34U MYUSB64-R8C34U
R8C/3MK HSB8C3MKシリーズ MYUSB-R8C3MK MYUSB64-R8C3MK

V850

マイコン名

ボード名

製品型名(32bit版)

製品型名(64bit版)

V850E2/ME3 HSB-D703500シリーズ MYUSB-V850E2/ME3 MYUSB64-V850E2/ME3

H8Sファミリ

マイコン名

ボード名

製品型名(32bit版)

製品型名(64bit版)

H8S/2456 HSB8S2456Fシリーズ MYUSB-H8S2456 MYUSB64-H8S2456
H8S/2472 HSB8S2472F-SM MYUSB-H8S2472 MYUSB64-H8S2472

H8SXファミリ

マイコン名

ボード名

製品型名(32bit版)

製品型名(64bit版)

H8SX/1655 HSB8SX1655F MYUSB-H8SX1655 MYUSB64-H8SX1655

<通信速度(実測値)>
下り:約8Mbps
上り:約7Mbps

測定環境
・ホスト側(Windows側)
 CPU:Pentium(R) Dual-Core CPU 2.6GHz
 メモリ:2GB
 OS:Windows7

・ファンクション(ターゲット側)
 マイコン:SH7216
 メインクロック:12.5MHz



ハイスピード対応版

・ホスト側(Windows側)

   対応 OS※2:XP(32bit)、Vista(32bit)、7 (32bit, 64bit)、8.1(32bit, 64bit)、10(64bit)

・ファンクション(ターゲット側)

   ROM:12KB以下

   RAM:67KB以下(通信用バッファにて約65KB使用 カスタマイズ可能)



SH(SuperH RISC englne)ファミリ

マイコン名

ボード名

製品型名

製品型名(64bit版)

SH7264 HSB7264 MYUSB-SH7264 MYUSB64-SH7264

※2  対応OSに関して(64bit版)

   2015年3月以降の64bit版の購入分に関しましてはWindows8.1に対応しております。

   但し、Windows7/64bit環境でSHA-2署名に関するパッチ[Security Update for Windows7 for x64-based Systems(KB3033929)]が

   適用されていないPCに関しましては、デバイスドライバーインストール時にエラーが出るケースがあります。

   その際は上記KB3033929の更新プログラムの適用をお願い致します。
