H8TinyI/O
販売終了いたしました
CAN・LINドライバやEEPROMを実装したI/Oボード
34Pと40Pの仕様がございます。
ご利用のベースボードに合わせてご注文下さい。 |
 |
|
製品型名
※ご利用のベースボードに合わせてご注文下さい
|
H8TinyI/O (34PIN) |
|
H8TinyI/O (40PIN) |
|
取扱説明書 |
PDF
REV.4.1.0.0
(2014.10.20更新)
|
|
対応ベースボード
|
H8TinyBBシリーズ全て
マイコンによっては一部機能が使用できないものもございます |
|
I/F
|
CAN 3P：1ch LIN 3P：1ch IIC 4P：1ch
ベースボード接続I/F：2個
拡張バス：2個（未実装） |
|
CAN
|
R2A25416SP (ルネサス
エレクトロニクス社製、又は同等品) |
|
LIN
|
L9638D013TR(STMicro)
※LINのIC変更に伴うご注意 詳細ページへ
|
|
ボード電源
|
通常利用：ベースボードより
LIN使用時：付属ACアダプタより |
|
ボード寸法
|
109.5mm×117mm（突起部含まず） |
|
製品内容
|
・I/Oボード
・CAN・LINケーブル
（3P コネクタ片側圧着済 1.5m：JAE）2本
・IICケーブル
（4Pコネクタ片側圧着済み 50ｃｍ：JAE） 1本
・ACアダプタ
・回路図
|
・一部実装コネクタがJAE社製になりました(2014.10.9)
対象コネクタ ：3ピン、4ピン
(4ピンコネクタはJST社製からの変更)
2014年10月20日以降発送分より変更。詳細は「実装コネクタ変更のご案内」をご確認下さい。
※別売オプションを購入の際は、お手持ちのボードに実装されているコネクタに応じてご注文頂きます様お願いいたします
|
|
|
|
|
|
BB64E Evaluation Board
価格は別途お問合せください 販売終了予定 |
 |
H8TinyシリーズBB64E3687F専用オプション
ルネサス エレクトロニクス社
e-schoolで採用、e-school教材プログラムがご利用可能 |
|
取扱説明書 |
PDF
REV.4.0.4.0
(2022.11.1 更新) |
| 対応ベースボード |
BB64E3687F、BB64E3687GF |
|
プレシジョンタイマ
アンプ
ロジックIC
LCD
温度センサ
圧電ブザー
プレシジョンタイマ出力変更
LCDコントラスト
アナログ入力ボリューム
AD変換入力中点調整 |
HA17555FP（ルネサス
エレクトロニクス社）
LM6142BIM（NS）
HD74LVC245ATELL（ルネサス
エレクトロニクス社）
16×2桁ドットマトリックス（5V仕様）
TMP101NA/250（テキサスインスツルメント）
40R-3V EE-2108K-40R-3V
GF06P 105：1MΩ（半固定可変抵抗器）
GF06P 103：10KΩ（半固定可変抵抗器）
RV16YP ：20KΩ（可変抵抗器）
GF06P 105：1MΩ（半固定可変抵抗器）
実装部品は互換品とする場合がございます |
| 製品内容 |
・I/Oボード
・ACアダプタ
・通信ケーブル
・回路図
|
|
|
|
|
|
|
Tiny I/O 2
価格は別途お問合せください 販売終了予定 |
実用新案登録番号：登録第3130257号 |
|
LEDからCAN・LINドライバ他、10種類のI/Oを実装したI/Oボード
ジャンパ基板を使用する事で、ほぼ全BBシリーズ、
HSBシリーズRL78/G13・G14(64ピン)のご利用が可能 |
|
取扱説明書
|
PDF
REV.6.4.0.0 (2023.10.16 更新) |
|
対応ベースボード
|
多くのTinyBBシリーズ、ボード電圧5Vに対応
|
|
I/F |
CAN 3P：1ch LIN 3P：1ch IIC 4P：1ch SPI
AT93C46（ATMEL）
DCモータドライバ：HAT1023×2、HAT2044×2（ルネサス
エレクトロニクス社）（注）
接点入力：ディップSW4接点 LED出力：LED×4
赤外線通信入力/出力：PNA4601M（Panasonic）/LN54（Panasonic）
LCD：16桁×2桁ドットマトリックス（5V仕様）
ベースボード接続I/F：2個（各MIL規格準拠ボックスプラグ30P実装）
I/O入出力I/F：2個（各MIL規格準拠ボックスプラグ30P未実装）
|
|
CAN |
R2A25416SP (ルネサス
エレクトロニクス社製、又は同等品) |
|
LIN |
L9638D013TR(STMicro)
※
LINのIC変更に伴うご注意 詳細ページへ |
|
ボード電源 |
DC+5V外部から供給または、付属ACアダプタ（9V）より供給
*モータ電源はモータ仕様に合せ、ユーザ様で準備して下さい。
|
|
ボード寸法 |
138.5mm×95mm（突起部含まず） |
|
製品内容 |
・I/Oボード
・VCCケーブル（2Pコネクタ片側圧着済み
30ｃｍ：JAE） 1本
・CAN・LINケーブル
（3P コネクタ片側圧着済 1.5m：JAE） 2本
・IICケーブル
（4Pコネクタ片側圧着済み 50ｃｍ：JAE） 1本
・ジャンパ基板※1
・ACアダプタ
・回路図
|
|
デモプログラム |
ダウンロードページ |
・一部実装コネクタがJAE社製になりました(2014.10.9)
対象コネクタ ：2ピン、3ピン、4ピン
(2ピンコネクタはJST社製からの変更)
2014年10月20日以降発送分より変更。詳細は「実装コネクタ変更のご案内」をご確認下さい。
※別売オプションを購入の際は、お手持ちのボードに実装されているコネクタに応じてご注文頂きます様お願いいたします
（注）モータ用DC電源は外部より供給して使用しますので、電源容量はご使用になるモータで決めて下さい。
※1付属のジャンパ基板は、未配線ですので使用するマイコンボードとI/Oに応じて、配線を行ってください。
【別売】
：
ジャンパ基板
価格は別途お問合せください
ジャンパ基板のオーダーメイドも受けております。詳しくはお問い合わせ下さい。
|
|
|
|
|
|
|
|
BB Etherボード 価格は別途お問合せください
販売終了予定 |
 |
|
H8TinyシリーズBB64E3687F専用オプション |
|
Etherコントローラ実装, LAN通信用変換ボード
|
|
仕様概略 |
PDF
REV.3.1.0.0 (2014.3.31
更新) |
|
対応ベースボード |
BB64E3687F、BB64E3687GF
|
|
クロック |
20MHz |
|
I/F |
ベースボード接続I/F：2個
Etherバス：1個（TM11R-5L-88） |
|
コントローラIC |
Ethernetコントローラ
（RTL8019AS）※10BASE-T対応） |
|
製品内容 |
・BB Etherボード
・取扱説明書（回路図付き）
|
|
㈱ルネサス北日本セミコンダクタ製 Smalight
TCP/IPデモプログラムをベースボード付属CDに収録
CD収録のBB_sma.motをBB64E3687Fへ書込み、接続したBB
EtherボードをLAN接続する事で確認可能
|
 |
|
|
|
|
|
|
|
BBユニバーサルボード
\1,100（税別\1,000）販売終了予定
|
全BBシリーズベースボード対応オプション
＜製品内容＞
・ユニバーサルボード
・未実装コネクタ（34P又は40P） |
下ボード：BBユニバーサルボード
実装LCD：M933A |
|
LCD：
M933A
\2,200（税別\2,000） 販売終了予定
SLPシリーズベースボードオプション
7セグメント8桁LCD 仕様
PDF
3.3V仕様のみ対応 |
|
|
|
|
|
◆EyER(アイアール）
\5,236（税別\4,760） 家電用リモコンでマイコンボードを遠隔制御
販売終了予定
|
詳細はこちら
|
5Vのシリアルインタフェースを持つマイコンボードと使用可能
ほぼ全てのHSBシリーズ、BaseBoardシリーズマイコンボードに共通して使用可能※1
■マイコンボードやパソコンを赤外線リモコンでコントロール
■テレビ/ビデオ等の家庭用リモコンを活用 ※2
■シンプル操作で16通りの赤外線データを容易に記憶
■約3cm × 3cmの超小型デザインで省スペース
※1 マイコンボードによっては、20ピンに直接接続する場合と、独自の配線が必要な場合がございます
※2 全ての家庭用リモコンとの組み合わせで動作保証しておりません
|
|
◆PC-ADAPTER
\4,400（税別\4,000）弊社オプションボードとパソコンを接続するためのUSBシリアル変換ボード
|
取扱説明書：PDF
REV.2.0.2.0
(2013.11.29
更新)
|
  接続可能ボード：EyER、MMC/SDアクセスユニットSDC23
■約3cm ×
3cmの超小型デザインで省スペース
■USB
シリアル変換IC搭載（型名：PL2303HXD
または
PL2303GC Prolific社製）
USB-シリアル変換ドライバをインストールすることでシリアル通信が可能。
ドライバはProlific社のホームページよりダウンロードし、インストールを行って下さい。
|
|
◆USB-ADAPTER
\4,400（税別\4,000）
HSBシリーズ,Base
BoardシリーズマイコンボードのシリアルとパソコンのUSBで通信が可能
|
取扱説明書：PDF
REV.2.1.0.0
(2025.3.11
更新)
|
ほぼ全てのHSBシリーズ、BaseBoardシリーズマイコンボードに共通して使用可能
■約3cm × 3cmの超小型デザインで省スペース
■USB
シリアル変換IC搭載（型名：PL2303HXD
または
PL2303GC Prolific社製）
USB-シリアル変換ドライバをインストールすることでシリアル通信が可能。
ドライバはProlific社のホームページよりダウンロードし、インストールを行って下さい。
※
RL78搭載製品は、本ボードでの書き込みは出来ません。USB-RL78WRITER
をお使いください。
|
|
◆アクセスユニットSDC23
MMC/SDカードによるファイルデータの受け渡し 販売終了いたしました
|
|
詳細はこちら
|
ほぼ全てのHSBシリーズ※1、BaseBoardシリーズ※2マイコンボードに共通して使用可能
■ファイルシステムソフトFatFsを搭載
■MMC/SDカードに対応 SPIモードアクセス
■簡易なAPIコマンドによるファイルアクセス
■マイコンシステム等と調歩同期シリアルで接続
※1 一部のマイコンボードでは、動作致しません
※2 RAM容量の少ない一部のマイコンボードでは、動作致しません
|
オーディオアンプ

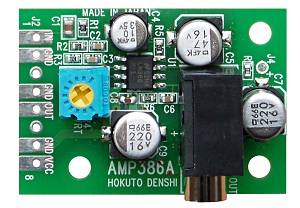

◆AMP386A
\1,320（税別\1,200） 音声出力用アナログ回路を搭載した音声出力ボード |
詳細はこちら |
マルチネットワークボードシリーズや、BaseBoardシリーズマイコンボード※と組み合わせて使用可能
■ルネサス
エレクトロニクス社製M3S-S2-Tinyを使用して音声を再生する際の、外付け音声出力用ボード
■回路図添付
※SHファミリ、H8S/Tiny・SuperLowPowerシリーズを除きます
|
|
◆CANドライバボード
\1,650（税別\1,500） |
 |
 |
CAN出力変換IC搭載ボード/北斗電子製CAN搭載マイコンボードに使用可能 |
|
CAN： |
TJA1044 (NXP社製、又は同等品) |
■5V仕様
■回路図添付
|
|
|
◆LINドライバボード
\3,300（税別\3,000） |
 |
|
LIN出力変換IC搭載ボード/北斗電子製LIN搭載マイコンボードに使用可能 |
|
LIN： |
SN65HVDA100
TI社製 又は TJA1021 NXP社製 (又は同等品) |
■取扱説明書： REV.1.0.0.0 PDF
■回路図添付
|
|
マイコンボード搭載LINトランシーバIC変更に関するお知らせ(PDF)
|
◆RS232Cレベルコンバータ
\3,300（税別\3,000） |
|
|
|
|
北斗電子製RS232Cインタフェース搭載マイコンボードに使用可能
|
■3.0～5.5Vドライブ、TTLレベルコネクタ（7P）とDSUB9PのRS232Cレベルコンバータ
■20Pケーブルで北斗電子製HSBシリーズFLASHインタフェースからのシリアル通信が可能
■回路図添付
仕様：PDF
REV.2.1.0.0 (2014.8.22
更新)
|
◆USB-1S
\2,970（税別\2,700）
◆USB-1S(JST)
\2,970（税別\2,700） |
|
ご案内：PDF
|
■RS232Cレベル変換とUSBシリアル変換を一つにしたインタフェース
|
製品型名 |
圧着コネクタ |
|
USB-1S |
SMK |
|
USB-1S(JST) |
JST |
|
|
◆SA-IC101
\4,180（税別\3,800） 販売終了予定 |
|
詳細はこちら
|
|
SAIC RAA730101(ルネサス
エレクトロニクス社製)を搭載したアナログフロントエンドボード
|
ほぼ全てのHSBシリーズ、BaseBoardシリーズマイコンボードに共通して使用可能
■16ビットΔΣA/Dコンバータ搭載
■A/Dコンバータを4ch使用可能
一部のマイコンボードでは、動作致しません
|
|
◆LCD
I/O
\15,400（税別\14,000） LCD拡張ボード 販売終了予定 |
|
拡大写真
実用新案登録番号：登録第3130257号
詳細・取扱説明書・
デモプログラムはこちら
|
|
|
R8C/LxでI/Oインタフェース（34Pピン）を持つマイコンボードで使用可能 |
（R8C/Lxシリーズ一部のHSBボード、LCD機能付マイコン搭載BBボード）
■8桁セグメントLCDを2つ搭載、最大16桁の表示が可能(搭載のマイコンによって変わります
)
■LCDのコントラスト調整抵抗搭載
■評価用スイッチとLEDを各4つ搭載
■DCジャックからの電源供給が可能
■ジャンパ基板を交換することによって、他対応ボードでの使用が可能
|
|
|
◆TOE8
\2,200（税別\2,000） 10PIN-14PIN変換コネクタ |
詳細はこちら |
10PINコネクタ搭載のHSBシリーズマイコンボード（M16Cシリーズのみ）に使用可能
■ルネサス
エレクトロニクス社製E8a及びE8エミュレータ使用時に、10PINコネクタを14PINに変換
■回路図添付 |
◆FDM-E8aJ
\2,200（税別\2,000）
ルネサス エレクトロニクス社製E8aエミュレータ専用 14PIN-20PIN変換コネクタ |
詳細はこちら |
20PINコネクタ搭載のHSBシリーズマイコンボードに使用可能
■ルネサス
エレクトロニクス社製E8a使用時に、14PINコネクタを20PINに変換
■回路図添付
|
|

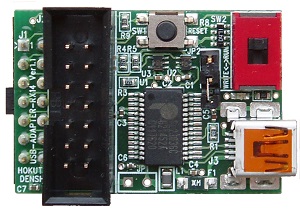

◆USB-ADAPTER-RX14
\4,400（税別\4,000）
HSBシリーズ RX,RAマイコンボードのシリアル通信、プログラムの書き込みに使用可能
|
|
取扱説明書：PDF
REV.1.1.0.0
(2024.1.9
更新)
|
RX,RAマイコンを搭載したHSBシリーズのマイコンボードで使用可能
■USB
シリアル変換IC搭載（型名：PL2303HXD
または
PL2303GC Prolific社製）※1
■36 × 25mmのコンパクトサイズ
■スイッチを切り替える事によりシリアル通信、プログラムの書き込みに対応
■ボード上に14Pコネクタが付いているのでルネサス製デバッガと同時使用可能※2
※1 ドライバはProlific社のホームページよりダウンロードし、インストールを行って下さい
※2 同時使用可能なのは「シリアル通信モード」及び「FINE/SWDモードでのデバッグ」 |
|

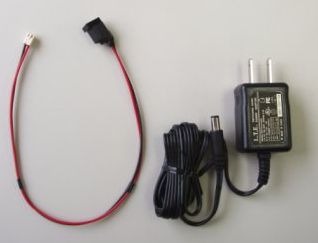

◆ACアダプタ+3.3V |
\1,980（税別\1,800） |
|
◆ACアダプタ+3.3V(JST)
|
\1,980（税別\1,800） |
|
◆ACアダプタ+3.3V(JAE)
|
\1,980（税別\1,800） |
 |
北斗電子製マイコンボード
電源電圧+3.3Vに使用可能
圧着コネクタ違いで3種類（SMKタイプ、JSTタイプ、JAEタイプ)
|
製品型名 |
圧着コネクタ |
|
ACアダプタ+3.3V*1 |
SMK |
|
ACアダプタ+3.3V(JST) |
JST |
|
ACアダプタ+3.3V(JAE) |
JAE |
付属ケーブルは、黒線 GND(1P)となります
弊社マイコンボードは、SMK又はJST又はJAE社製コネクタを採用しています。
本製品を購入の際は、お手持ちのマイコンボード実装コネクタのメーカをご確認の上お買い求め下さい。
実装コネクタについては「実装コネクタ変更のご案内ページ」をご参照下さい。
*1
在庫が無くなり次第販売終了となります。
|
|

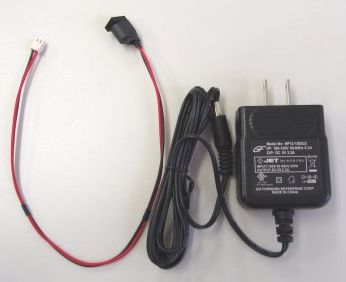

◆ACアダプタ+5V
|
\1,980（税別\1,800） |
|
◆ACアダプタ+5V(JST)
|
\1,980（税別\1,800） |
|
◆ACアダプタ+5V(JAE)
|
\1,980（税別\1,800） |
 |
北斗電子製マイコンボード
電源電圧+5Vに使用可能
圧着コネクタ違いで3種類（SMKタイプ、JSTタイプ、JAEタイプ)
|
製品型名 |
圧着コネクタ |
|
ACアダプタ+5V*1 |
SMK |
|
ACアダプタ+5V(JST) |
JST |
|
ACアダプタ+5V(JAE) |
JAE |
付属ケーブルは、黒線 GND(1P)となります
弊社マイコンボードは、SMK又はJST又はJAE社製コネクタを採用しています。
本製品を購入の際は、お手持ちのマイコンボード実装コネクタのメーカをご確認の上お買い求め下さい。
実装コネクタについては「実装コネクタ変更のご案内ページ」をご参照下さい。
*1
在庫が無くなり次第販売終了となります。 |
|
◆ACアダプタ電源変換ケーブル
|
\550（税別\500） |
|
◆ACアダプタ電源変換ケーブル(JST)
|
\550（税別\500） |
|
◆ACアダプタ電源変換ケーブル(JAE)
|
\550（税別\500） |
|
SMK*1
JST
JAE
|
ACアダプタ付属の変換ケーブル
圧着コネクタ違いで3種類（SMKタイプ、JSTタイプ、JAEタイプ)
|
製品型名 |
圧着コネクタ |
|
ACアダプタ電源変換ケーブル*1 |
SMK |
|
ACアダプタ電源変換ケーブル(JST) |
JST |
|
ACアダプタ電源変換ケーブル(JAE) |
JAE |
オプション品ACアダプタに付属の電源変換ケーブルです。黒線 GND(1P)となります。
下記規格のJACKでもご利用可能です。
※センタプラス、出力電圧はお手持ちのボードに合ったアダプタをご使用下さい。
*1
在庫が無くなり次第販売終了となります。
|
|

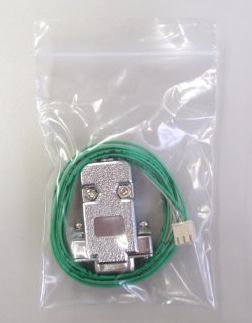

◆専用RS232Cケーブル（3P-Dsub9P） \605（税別\550）
|
|
◆専用RS232Cケーブル（3P-Dsub9P-JST）
\605（税別\550）
|
|
◆専用RS232Cケーブル（3P-Dsub9P-JAE）
\605（税別\550）
|
 |
北斗電子製マイコンボード：RS232C
3PコネクタとPC側RS232CD-sub9Pコネクタ接続用ケーブル
圧着コネクタ違いで3種類（SMKタイプ、JSTタイプ、JAEタイプ)
|
製品型名 |
圧着コネクタ |
|
専用RS232Cケーブル(3P-Dsub9P)*1 |
SMK |
|
専用RS232Cケーブル(3P-Dsub9P-JST) |
JST |
|
専用RS232Cケーブル(3P-Dsub9P-JAE) |
JAE |
弊社マイコンボードはJST社製もしくは、JAE社製コネクタを採用しているボードがございます。
本製品を購入の際は、お手持ちのマイコンボード実装コネクタのメーカをご確認の上お買い求め下さい。
実装コネクタについては「実装コネクタ変更のご案内ページ」をご参照下さい。
*1
在庫が無くなり次第販売終了となります。
|
|

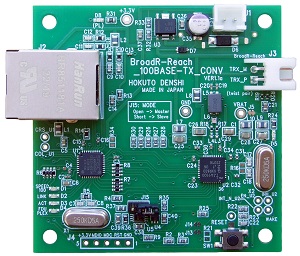

◆BroadR-Reach-100BASE-TX変換ボード
\14,520 (税別\13,200) |
|
詳細はこちら
|
 |
車載向けEther規格BroadR-Reachネットワークを試す事が出来るオプションボード |
■取扱説明書：
PDF
REV.1.0.1.0(2019.12.4
更新）
■回路図添付
|
|
|
