Ethernetオプション品
|
RA8M1-LAN8700
|
|
価格
\4,620
(税別\4,200)
|
特徴
◆ RA8T1マイコンボードにEther機能を追加
◆ Ethernet PHY-LSI LAN8700搭載
◆ RJ-45コネクタ搭載
◆ モニタLED搭載
◆ マイコンボードとRMIIインタフェースで接続
◆ 回路図添付
|

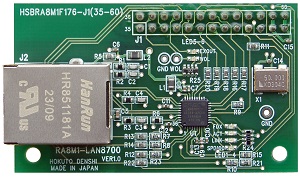

拡大写真
|
ダウンロード
|
上記よりダウンロード（保存）してご利用下さい。（拡充や訂正のため内容は不定期に更新される事があります）
|
|
製品概略
| 製品型名 |
RA8M1-LAN8700 |
| Ethernet-PHY |
型名 LAN8700 （Microchip社製） |
| マイコン接続インタフェース |
RMII（J1, 26pin コネクタ） |
| Ethernet側コネクタ |
RJ-45 コネクタ（パルストランス内蔵） |
| Ethernet インタフェース |
100Base-TX, 10Base-T (Auto-MDIX) |
| ボード電源電圧 |
3.3V（マイコンボード接続コネクタから供給） |
| 対象マイコンボード |
RA8T1: HSBRA8T1F176 |
| ボード外寸 |
60.0 × 36.0 mm（突起部含まず） |
| 製品内容 |
・RA8M1-LAN8700 基板 1枚
・ピンヘッダ(80ピン)*1 1本
・回路図 |
*1 ピンヘッダは、カットの上 組み合わせて使用するマイコンボード側に、お客様ご自身で実装（半田付け）してご利用ください。
対象のマイコンボードとセットでご注文いただく場合は、ご希望に応じて無償で実装いたしますので、ご注文時にその旨をお知らせください。
|
