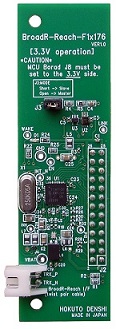

BroadR-Reach通信機能追加オプションボード
|
BroadR-Reach-F1x176
|
|
価格 \9,900
(税別\9,000)
|
特徴
マイコンボード HSBRH850F1KH176 と HSBRH850F1KM176 に、BroadR-Reach通信機能を追加できるオプションボードです。
BroadR-Reach PHY-LSIを搭載し、マイコンのEthernet機能を利用してBroadR-Reachネットワークへ接続できます。
◆ BroadR-Reach PHY-LSI TJA1100搭載(100Mbps)
◆ ツイストペアケーブル接続用コネクタ搭載
◆ モニタLEDによる通信状態表示
◆ マイコンボードとMIIインタフェースで接続
◆ Master/Slave切り替えジャンパ付き
◆ 電源はマイコンボードから3.3V供給
◆ BroadR-Reach-100BASE-TX変換ボードと接続して,BroadR-Reachから
100BASE-TX(Ethernet)への変換が可能
◆ 車載向けEthernet通信の評価やテスト,BroadR-Reachの技術学習に最適
|

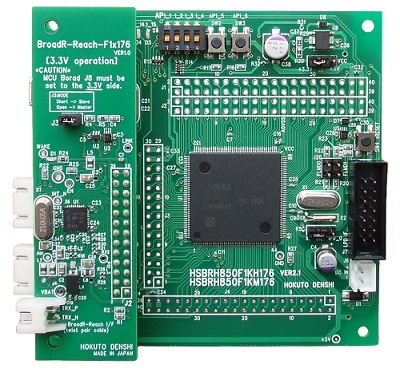

【マイコンボード接続イメージ】
 |
|
ダウンロード
|
上記よりダウンロード（保存）してご利用下さい。（拡充や訂正のため内容は不定期に更新される事があります）
|
|
製品概略
| 製品型名 |
BroadR-Reach-F1x176 |
| PHYチップ |
TJA1100 (NXP社製) |
BroadR-Reach
インタフェース |
ツイストペアケーブル接続用コネクタ: S2B-XH-2 (JST社製)
適合コネクタ： XHP-2 (JST社製) |
| ボード電源電圧 |
3.3V (マイコンボードから供給)*1 |
| ボード外寸 |
26.0 × 90.0 mm（突起部含まず） |
| 適合ボード |
RH850/F1KH-D8：HSBRH850F1KH176
RH850/F1KM-S4：HSBRH850F1KM176 |
| 製品内容 |
･BroadR-Reach-F1x176 ボード
･ピンヘッダ(26ピン)*2 1本
･回路図
|
*1 HSBRH850F1KH176, HSBRH850F1KM176 の J8ジャンパを3.3V側に設定してください。
*2 ピンヘッダはマイコンボードのJ5に半田付けしてご利用ください。対応するマイコンボードとセットでご注文いただいた場合、
ご希望があれば無償で実装いたします。 ※ご希望がない場合は、ピンヘッダは未実装でお届けいたします。
❗ 注意：本製品に使用しているコネクタは、BroadR-Reachの規格に準拠したコネクタではありません。
また、BroadR-Reachのコンプライアンステスト未対応です。評価・試験用途向けにご利用をお願いいたします。 |
