BroadR-Reach ⇔ 100BASE-TX 物理層変換ボード

BroadR-Reach-100BASE-TX変換ボード

価格 \14,520 (税別\13,200)

特徴

車載Ethernet規格の BroadR-Reach と一般的な規格の100BASE-TX の物理層を相互変換するためのボードです。車載Ethernet機器とPCを直接接続してデータの送受信やモニタリングを行うことが可能です。

◆ BroadR-Reach側PHY：TJA1100搭載

◆ 100BASE-TX側PHY：LAN8700搭載

◆ RJ-45コネクタ+ツイストペアケーブル用コネクタを装備

◆ Master/Slave切り替えジャンパ付き

◆ LEDによる通信状態表示

◆ MDIポート搭載でPHYレジスタ設定が可能

◆ 60mm × 60mm のコンパクトサイズ

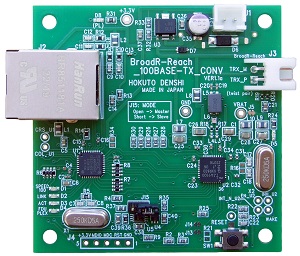

◆ 車載向けEthernet通信の評価やテスト、BroadR-Reachの技術学習に最適

拡大写真はこちら

基板バージョンは実際とは異なる場合がございます。
また、機能向上の為、仕様が変更となる場合がございます。

ダウンロード

・取扱説明書：

PDF

REV.1.0.1.0（2019.12.4 更新）

上記よりダウンロード（保存）してご利用下さい。（拡充や訂正のため内容は不定期に更新される事があります）

製品概略

製品型名	BroadR-Reach-100BASE-TX変換ボード
PHYチップ	BroadR-Reach: TJA1100　(NXP社製） 100BASE-TX: LAN8700　（Microchip社製）
ボード電源電圧	5V
ボード外寸	60.0 × 60.0 mm（突起部含まず）
製品内容	･BroadR-Reach-100BASE-TX 変換ボード･DC電源ケーブル（2Pコネクタ片側圧着済み 30cm : JST） 1本･回路図

　別売　ACアダプタ+5V(JST)：\1,980（税別\1,800）

❗注意：本製品に使用しているコネクタは、BroadR-Reachの規格に準拠したコネクタではありません。
　　　　　また、BroadR-Reachのコンプライアンステスト未対応です。評価・試験用途向けにご利用をお願いいたします。
