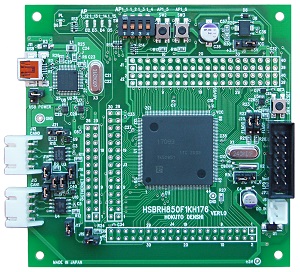

HSBRH850F1KH176 |
|
直付仕様価格 |
特徴
◆ ルネサスエレクトロニクス社製RH850/F1KH-D8(176ピン)を搭載
◆ エミュレータインタフェース(14P)搭載(E1/E2/E20向け）
◆ CANインタフェース(4P) CANトランシーバIC 2ch搭載
◆ モニタLED(4つ)搭載
◆ リセットスイッチ搭載
◆ 評価用プッシュスイッチ(2つ),DIPスイッチ(4ch)搭載
◆ USBシリアル変換IC(2ch)搭載
◆ USBシリアルインタフェース(USB Mini-Bコネクタ)搭載
◆ 24MHz 水晶振動子, 32.768kHz サブクロック搭載
◆ 別売 BroadR-Reach-F1x176で,BroadR-Reach通信機能を追加可能
◆ 回路図添付
){kind=link}
ダウンロード
上記よりダウンロード（保存）してご利用下さい。（拡充や訂正のため内容は不定期に更新される事があります） |
製品概略
| 製品型名 | HSBRH850F1KH176 |
| 搭載マイコン | RH850/F1KH-D8グループ 176ピン：R7F7017093AFP (PLQP0176KB-A) |
| メモリ | CodeFlash：8MB LocalRAM：192kB/コア Global Retention Trace RAM：576KB 64kB 32kB DateFlash：256KB |
| 搭載クロック | メインクロック：24MHz サブクロック：32.768kHz （マイコン最大動作周波数：240MHz） |
| CANトランシーバIC | 型名 TJA1044 （NXP社製、又は同等品） 2ch搭載 |
| USBシリアル変換IC | 型名 FT2232D （FTDI社製） |
| USBシリアルインタフェース | USB Mini-Bコネクタ |
| ボード電源電圧*1 | 5V |
| ボード外寸 | 90.0 × 90.0 mm（突起部含まず） |
| 製品内容 | ・マイコンボード ・DC電源ケーブル（2Pコネクタ片側圧着済み 30cm : JST） 1本 ・CAN通信ケーブル（4Pコネクタ片側圧着済み 50cm : JST） 2本 ・回路図 |
*1 DC電源コネクタからの電源供給には、別売 ACアダプタ+5V(JST)：\1,980（税別\1,800）がご利用いただけます
関連・オプション品
BroadR-Reach-F1x176 BroadR-Reach通信機能を追加 |
LINドライバボード LIN機能の拡張 |
HSB_LIN_COMM LINの対向機として |
CANドライバボード CAN機能の拡張 |
