株式会社北斗電子製ルネサスエレクトロニクス RH850/F1KM-S4(176ピン)マイコン搭載ボード HSBRH850F1KM176

　RH850/F1KM-S4(176ピン)マイコン搭載ボード

HSBRH850F1KM176

直付仕様価格

\41,800 (税別\38,000)

特徴

◆ ルネサスエレクトロニクス社製RH850/F1KM-S4(176ピン)を搭載

◆ エミュレータインタフェース(14P)搭載

（ルネサスエレクトロニクス社製E1/E2/E20向け）

◆ CANインタフェース(4P)(2ポート)トランシーバIC実装

◆ モニタLED(4つ)搭載

◆ リセットスイッチ搭載

◆ 評価用プッシュスイッチ(2つ),DIPスイッチ(4ch)搭載

◆ USBシリアル変換IC(2ch)搭載

◆ USB MINI-Bコネクタ搭載

◆ 回路図添付

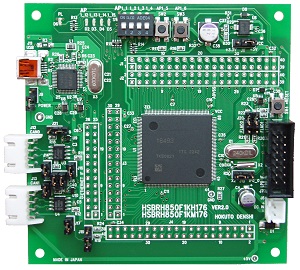

拡大写真はこちら

基板バージョンは実際とは異なる場合がございます。
また、機能向上の為、仕様が変更となる場合がございます。

ダウンロード

・取扱説明書：　PDF　REV.1.2.0.0　（2023.11.15 更新）

上記よりダウンロード（保存）してご利用下さい。（拡充や訂正のため内容は不定期に更新される事があります）

製品概略

製品型名	HSBRH850F1KM176
搭載マイコン	RH850/F1KM-S4グループ　176ピン：R7F7016493AFP　(PLQP0176KB-A)
メモリ	CodeFlash：4MB　LocalRAM：256kB Global Retention Trace RAM：192KB 64kB 32kB　DateFlash：128KB
ボード電源電圧	DC5V
搭載クロック	メインクロック：24MHz　サブクロック：32.768kHz　（マイコン最大動作周波数：240MHz）
USBシリアル変換IC	型名 FT2232D (FTDI社製)
CANトランシーバIC	型名 TJA1044 (NXP社製、又は同等品)
ボード外寸	90.0 × 90.0mm (突起部含まず）
製品内容	・マイコンボード・DC電源ケーブル（2Pコネクタ片側圧着済み 30cm : JST）1本・CAN通信ケーブル（4Pコネクタ片側圧着済み 50cm : JST）2本・回路図

　別売　ACアダプタ+5V(JST)：\1,980（税別\1,800）
