RL78/G24(64ピン)搭載　ブラシレスモータ制御学習キット

ブラシレスモータスタータキット(RL78G24)

価格 \51,150 (税別\46,500)

特徴

RL78/G24向けのブラシレスモータ制御の学習キットです。
サンプルプログラム･解説書･回路図で、すぐに学習をスタートできます。

■モータ制御用マイコンボード：RL78/G24(64ピン)搭載 HSBRL78G24-64

■モータ駆動：モータ駆動ロジックとモータ駆動FETを搭載

■保護機能：電流検出・過電流検出機能を搭載

■センサ・監視機能：LPF(低域通過フィルタ)・温度センサ・VR(可変抵抗)
電源電圧モニタを搭載

■別売：ブラシレスモータ拡張キットで2つのモータを
　　　　同時に独立で制御可能

上記よりダウンロード（保存）してご利用下さい。（拡充や訂正のため内容は不定期に更新される事があります）

製品型名	ブラシレスモータスタータキット(RL78G24)
搭載マイコン	RL78/G24グループ　64ピン：R7F101GLG2DFB（PLQP0064KB-C）

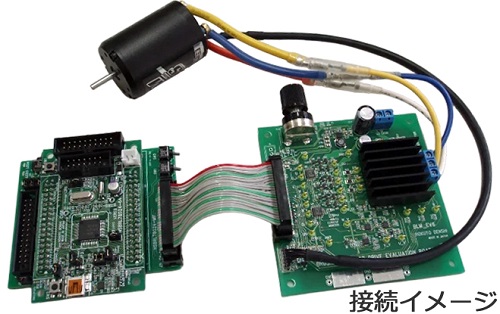

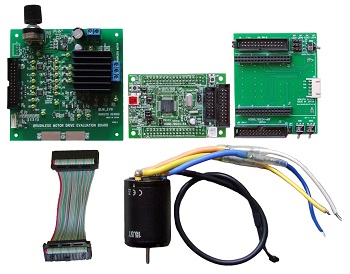

製品内容	・マイコンボード(HSBRL78G24-64) ・モータドライバボード(BLM_EV6) ・接続ボード(HSBRL78G24-MIF) ・ブラシレスモータ・ソフトウェア・モータ駆動ケーブル(3相) ・ホールセンサケーブル・インタフェースケーブル(26P) ・USB-miniBケーブル(USB-A–USB-miniB) ・回路図

1.電源	7.2V 2A程度が出力できるもの *1
2.オシロスコープ	モータドライバボード上の波形を観測する場合
3.開発環境	・Windows PC ・CS+ *2
4.デバッグ・プログラム　書込み環境	付属のUSB-miniBケーブルまたは E2Lite,E2
5.通信・モニタ環境	マイコンボードとの通信方法は、下記いずれかとなります ① UART(シリアル)通信端子による接続 - 使用端子：接続ボード上の UART用 5P端子 - 使用機器：別売品 USB-1S(JST) または市販のUSB-Serial 変換機器 - 使用場面：マイコンボード上の USB端子を使ってデバッグを行う場合 ② オンボードUSB-Serial通信端子による接続 - 使用端子：マイコンボード上の USB端子 - 使用機器：付属の USB-miniBケーブル - 使用場面：デバッグにE2Lite/E2を使用する場合, 及びデバッガを使用しない場合 ❗注意：マイコンボード上のUSB端子は「デバッガ接続」または「通信」のどちらか一方のみ使用可能です。両方の機能を同時には使用できません。

*1 別売品：ブラシレスモータ用7.2V電源変換ボードで、お手元の12V電源から7.2Vへ変換可能です

*2 ルネサスエレクトロニクスのWebからダウンロード可能です

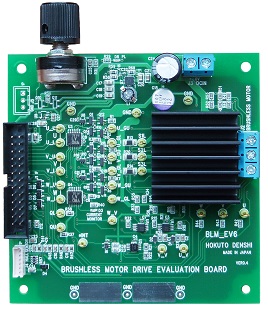

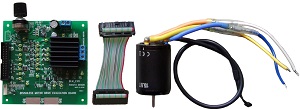

ブラシレスモータ拡張キット 2つのモータ駆動に	ブラシレスモータドライバボードモータ駆動基板の単体販売品	ブラシレスモータ用7.2V 電源接続ボードお手持ちの12Vの電源を7.2Vに変換

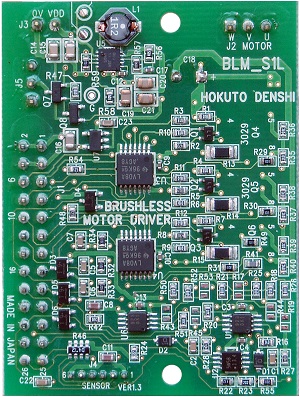

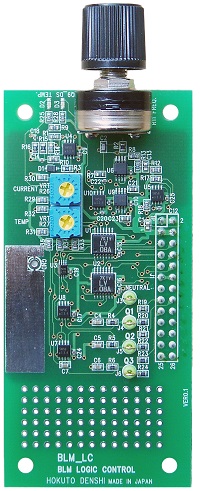

組込用小型モータドライバボードモータドライバボードの機能はほぼそのままに小型化	ブラシレスモータロジック制御ボードブラシレスモータ制御をロジック回路で置き換えたボード	USB-1S(JST) UARTによる通信
