RL78/G24(64ピン)マイコン搭載ボード
|
HSBRL78G24-64
シリーズ |
|
直付仕様価格
\12,100
(税別\11,000)
|
ソケット仕様価格
\56,100
(税別\51,000)
|
|
特徴
|
|
■ルネサスエレクトロニクス社製RL78/G24(64ピン)を搭載
■エミュレータインタフェース(14P)搭載(E2/E2Lite向け)
■フラッシュインタフェース(20P)搭載
■USB-Serial
ポート(USB-miniB)搭載(デバッグ用・通信用ポート)
■評価用LED(1つ)搭載
■評価用プッシュスイッチ(1つ)搭載
■リセットスイッチ搭載
■メインクロック(8MHz),サブクロック(32.768kHz)搭載
■ソケット仕様に対応
■回路図添付
|
|

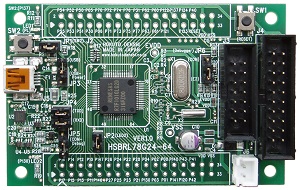

拡大写真はこちら
基板バージョンは実際とは異なる場合がございます。
また、機能向上の為、仕様が変更となる場合がございます。
|
|
ダウンロード
|
・取扱説明書： PDF REV.1.0.1.0 （2024.5.16 更新）
上記よりダウンロード（保存）してご利用下さい。（拡充や訂正のため内容は不定期に更新される事があります）
|
製品概略
|
製品型名 |
直付仕様 |
HSBRL78G24-64 |
|
ソケット仕様 |
HSBRL78G24-64-S
|
|
搭載マイコン |
RL78/G24グループ 64ピン：R7F101GLG2DFB（PLQP0064KB-C）
|
|
メモリ
|
コードフラッシュ：128KB RAM：12KB データフラッシュ：4KB |
|
搭載クロック |
メインクロック：8MHz サブクロック：32.768kHz
（マイコン最大動作周波数：48MHz） |
|
USBシリアル変換IC |
型名 FT234XD（FTDI社製） |
|
ボード電源電圧 |
DC1.6〜5.0Ｖ |
|
ボード外寸 |
76.0mm
x
50.0mm（突起部含まず）
|
|
実装ソケット（ソケット仕様のみ）
|
型名 NQPACK064SD-ND（東京エレテック社製）
|
|
製品内容 |
・マイコンボード
・DC電源ケーブル（2Pコネクタ片側圧着済み30cm：JST) 1本
・回路図
|
別売 ACアダプタ+5V(JST)：\1,980（税別\1,800） ACアダプタ+3.3V(JST)：\1,980（税別\1,800）
その他オプション品はこちら
|
|
PAGE
TOP |
|
|
|
