　RX231,RL78/F15,RA2L1搭載 車載通信学習向け HSBシリーズ応用キット
 CANマルチネットワークボード

【概要】

車載通信でメジャーなCANを使用してボード間の通信を行い、PC上でボードの状態をモニタしたり、ボードに対して指示を
出すことができるキットです。また、LINネットワークを構成することも可能で、車載ネットワークには欠かせない通信機能の学習をサポートします。

4種類のベースボードをラインナップし、搭載マイコン(CPUカード)はRX231,RL78/F15,RA2L1の3種類からお選びいただけます。

【特徴】

・複数台のボードをCANネットワークで接続
・CAN通信でボード間の情報交換
・ボードは2台〜自由に組み合わせ可能
・PC上のアプリケーションで情報表示やボードに対する指示が可能
・マイコンは差し替え式(CPUカード)で、別なマイコンを使用可能(全3種類)
・オプションでLINネットワークを構成可能

ベースボードラインナップ　
HSB_CAN_MULTI_1 DCモータ,モータエンコーダセンサ搭載
HSB_CAN_MULTI_2 マトリックスキー,キャラクタLCD搭載
HSB_CAN_MULTI_3 明るさセンサ,フラッシュメモリ,温度センサ搭載
HSB_CAN_MULTI_4 USB-Serial搭載,LIN通信

CPUカードラインナップ　
CPU_CARD_RX231-48 RX231 48ピン,クロック8MHz搭載
CPU_CARD_RL78F15-64 RL78/F15 64ピン,クロック8MHz搭載
CPU_CARD_RA2L1-64 RA2L1 64ピン,クロック20MHz搭載

【全体の構成】 　　説明資料：PDF

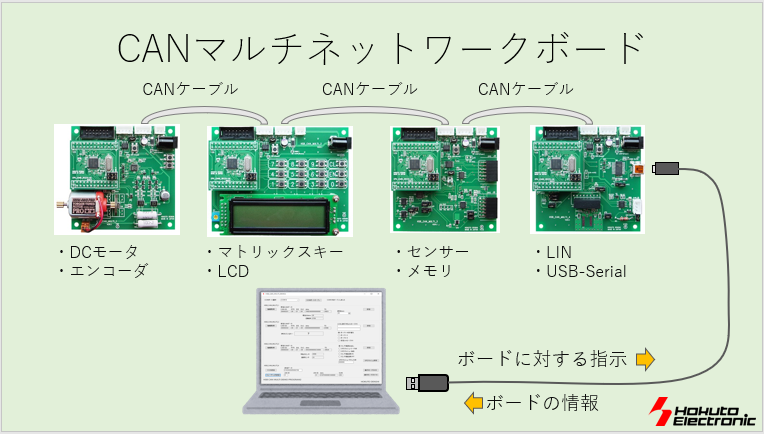

CANマルチネットワークボード構成図


DCモータ,モータエンコーダセンサ搭載

HSB_CAN_MULTI_1

価格　\19,800 (税別\18,000)

特徴　CAN機能搭載製品
■エミュレータインタフェース(14P)搭載
　RX,RL78搭載時(E1/E20/E2/E2Lite向け),RA搭載時(E2/E2Lite向け)
■CANインタフェース(4P)2ポート トランシーバーIC実装,同一のCANバスに接続
■電源LED,リセットスイッチ,電源入力コネクタ搭載
■モータ用Hブリッジ回路搭載
■DCモータ搭載、モータエンコーダセンサ搭載
■プッシュSW(2個)搭載
■デモ・バイナリ公開
■搭載マイコン別に3種類(RX231,RL78/F15,RA2L1)からお選びください



拡大写真

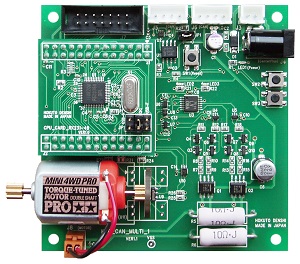

　写真は HSB_CAN_MULTI_1(RX231)

製品型名

 製品内容

HSB_CAN_MULTI_1(RX231)

 ・ベースボード：HSB_CAN_MULTI_1
・CPUカード：CPU_CARD_RX231-48(*)
・DC電源ケーブル（2Pコネクタ片側圧着済み 30cm : JST）1本
・CAN通信ケーブル（4Pコネクタ両側圧着済み 20cm：JST）1本
・回路図

HSB_CAN_MULTI_1(RL78F15)

 ・ベースボード：HSB_CAN_MULTI_1
・CPUカード：CPU_CARD_RL78F15-64(*)
・DC電源ケーブル（2Pコネクタ片側圧着済み 30cm : JST）1本
・CAN通信ケーブル（4Pコネクタ両側圧着済み 20cm：JST）1本
・回路図

HSB_CAN_MULTI_1(RA2L1)

 ・ベースボード：HSB_CAN_MULTI_1
・CPUカード：CPU_CARD_RA2L1-64(*)
・DC電源ケーブル（2Pコネクタ片側圧着済み 30cm : JST）1本
・CAN通信ケーブル（4Pコネクタ両側圧着済み 20cm：JST）1本
・回路図
HSB_CAN_MULTI_1共通仕様
CANトランシーバIC 型名　TJA1044 (NXP社製、又は同等品）
DCモータ ダブルシャフトモーター
ボード電源電圧 5V
ボード寸法 80.0×80.0mm（突起部含まず）
取扱説明書、デモ・バイナリ ダウンロードはこちらから
(*)ベースボードに差し込まれた状態で出荷
オプション品はこちらから

マトリックスキー,キャラクタLCD搭載

HSB_CAN_MULTI_2

価格　\19,800 (税別\18,000)
特徴　CAN機能搭載製品 RoHS対応製品
■エミュレータインタフェース(14P)搭載
　RX, RL78搭載時(E1/E20/E2/E2Lite向け),RA搭載時(E2/E2Lite向け)
■CANインタフェース(4P)2ポート トランシーバーIC実装,同一のCANバスに接続
■電源LED,リセットスイッチ,電源入力コネクタ搭載
■マトリックススイッチ(12個)搭載、キャラクタLCD(16文字×2行)搭載
 ■デモ・バイナリ公開
■搭載マイコン別に3種類(RX231,RL78/F15,RA2L1)からお選びください



拡大写真

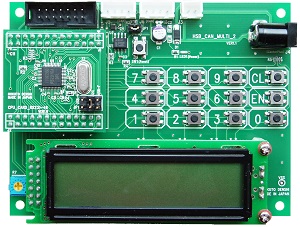

　写真は HSB_CAN_MULTI_2(RX231)

製品型名

 製品内容

HSB_CAN_MULTI_2(RX231)

 ・ベースボード：HSB_CAN_MULTI_2
・CPUカード：CPU_CARD_RX231-48(*)
・DC電源ケーブル（2Pコネクタ片側圧着済み 30cm : JST）1本
・CAN通信ケーブル（4Pコネクタ両側圧着済み 20cm：JST）1本
・回路図

HSB_CAN_MULTI_2(RL78F15)

 ・ベースボード：HSB_CAN_MULTI_2
・CPUカード：CPU_CARD_RL78F15-64(*)
・DC電源ケーブル（2Pコネクタ片側圧着済み 30cm : JST）1本
・CAN通信ケーブル（4Pコネクタ両側圧着済み 20cm：JST）1本
・回路図

HSB_CAN_MULTI_2(RA2L1)

 ・ベースボード：HSB_CAN_MULTI_2
・CPUカード：CPU_CARD_RA2L1-64(*)
・DC電源ケーブル（2Pコネクタ片側圧着済み 30cm : JST）1本
・CAN通信ケーブル（4Pコネクタ両側圧着済み 20cm：JST）1本
・回路図
HSB_CAN_MULTI_2共通仕様
CANトランシーバIC 型名　TJA1044 (NXP社製、又は同等品）
LCD 16文字×2行　SC1602タイプ キャラクタ型LCD
マトリックススイッチ 3行ｘ4列　12個
ボード電源電圧 5V
ボード寸法 80.0×105.0mm（突起部含まず）
取扱説明書、デモ・バイナリ ダウンロードはこちらから
(*)ベースボードに差し込まれた状態で出荷
オプション品はこちらから

明るさセンサ,フラッシュメモリ,温度センサ搭載

HSB_CAN_MULTI_3

価格　\19,800 (税別\18,000)

特徴　CAN機能搭載製品 RoHS対応製品
■エミュレータインタフェース(14P)搭載
　RX,RL78搭載時(E1/E20/E2/E2Lite向け),RA搭載時(E2/E2Lite向け)
■CANインタフェース(4P)2ポート トランシーバーIC実装,同一のCANバスに接続
■電源LED,リセットスイッチ,電源入力コネクタ搭載
■明るさセンサ(フォトダイオード)搭載
■I2C温度センサ搭載
■デモ・バイナリ公開
■搭載マイコン別に3種類(RX231,RL78/F15,RA2L1)からお選びください



拡大写真

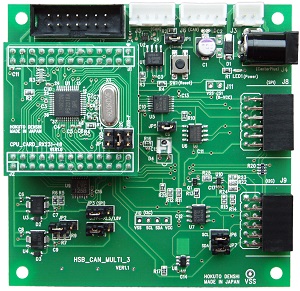

　写真は HSB_CAN_MULTI_3(RX231)

製品型名

 製品内容

HSB_CAN_MULTI_3(RX231)

 ・ベースボード：HSB_CAN_MULTI_3
・CPUカード：CPU_CARD_RX231-48(*)
・DC電源ケーブル（2Pコネクタ片側圧着済み 30cm : JST）1本
・CAN通信ケーブル（4Pコネクタ両側圧着済み 20cm：JST）1本
・回路図

HSB_CAN_MULTI_3(RL78F15)

 ・ベースボード：HSB_CAN_MULTI_3
・CPUカード：CPU_CARD_RL78F15-64(*)
・DC電源ケーブル（2Pコネクタ片側圧着済み 30cm : JST）1本
・CAN通信ケーブル（4Pコネクタ両側圧着済み 20cm：JST）1本
・回路図

HSB_CAN_MULTI_3(RA2L1)

 ・ベースボード：HSB_CAN_MULTI_3
・CPUカード：CPU_CARD_RA2L1-64(*)
・DC電源ケーブル（2Pコネクタ片側圧着済み 30cm : JST）1本
・CAN通信ケーブル（4Pコネクタ両側圧着済み 20cm：JST）1本
・回路図
HSB_CAN_MULTI_3共通仕様
CANトランシーバIC 型名　TJA1044 (NXP社製、又は同等品）
フォトダイオード 型名　S7183 (浜松ホトニクス社製、又は同等品）
SPIフラッシュメモリ 型名　W25X20CL(Winbond社製、又は同等品）
温度センサ 型名　TMP101(TI社製、又は同等品）
ボード電源電圧 5V
ボード寸法 80.0×80.0mm（突起部含まず）
取扱説明書、デモ・バイナリ ダウンロードはこちらから
(*)ベースボードに差し込まれた状態で出荷
オプション品はこちらから　　ルネサスセンサを使用した応用例

USB-Seria,LINインタフェース搭載

HSB_CAN_MULTI_4

価格　\19,800 (税別\18,000)

特徴　USBシリアル変換搭載製品 CAN機能搭載製品 RoHS対応製品
■エミュレータインタフェース(14P)搭載
　RX,RL78搭載時(E1/E20/E2/E2Lite向け),RA搭載時(E2/E2Lite向け)
■CANインタフェース(4P)2ポート トランシーバーIC実装,同一のCANバスに接続
■電源LED,リセットスイッチ,電源入力コネクタ搭載
■USB-Serialインタフェース搭載
■LINインタフェース搭載
　(別売 LIN通信基板:HSB_LIN_COMMと接続してLIN通信動作を確認可能）
■デモ・バイナリ公開
■搭載マイコン別に3種類(RX231,RL78/F15,RA2L1)からお選びください



拡大写真

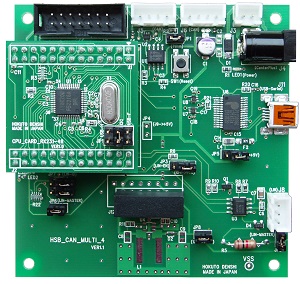

　写真は HSB_CAN_MULTI_4(RX231)

製品型名

 製品内容

HSB_CAN_MULTI_4(RX231)

 ・ベースボード：HSB_CAN_MULTI_4
・CPUカード：CPU_CARD_RX231-48(*)
・DC電源ケーブル（2Pコネクタ片側圧着済み 30cm : JST）1本
・CAN通信ケーブル（4Pコネクタ両側圧着済み 20cm：JST）1本
・USBケーブル（A-miniB）1本
・回路図

HSB_CAN_MULTI_4(RL78F15)

 ・ベースボード：HSB_CAN_MULTI_4
・CPUカード：CPU_CARD_RL78F15-64(*)
・DC電源ケーブル（２Pコネクタ片側圧着済み 30cm : JST）1本
・CAN通信ケーブル（4Pコネクタ両側圧着済み 20cm：JST）1本
・USBケーブル（A-miniB）1本
・回路図

HSB_CAN_MULTI_4(RA2L1)

 ・ベースボード：HSB_CAN_MULTI_4
・CPUカード：CPU_CARD_RA2L1-64(*)
・DC電源ケーブル（2Pコネクタ片側圧着済み 30cm : JST）1本
・CAN通信ケーブル（4Pコネクタ両側圧着済み 20cm：JST）1本
・USBケーブル（A-miniB）1本
・回路図
HSB_CAN_MULTI_4共通仕様
CANトランシーバIC 型名　TJA1044 (NXP社製、又は同等品）
LINトランシーバ IC 型名　SN65HVDA100(TI社製) 又は TJA1021(NXP社製) 又は同等品
USBシリアル変換IC 型名　PL2303GC (Prolific社製)
ボード電源電圧 5V
ボード寸法 80.0×80.0mm（突起部含まず）
取扱説明書、デモ・バイナリ ダウンロードはこちらから
(*)ベースボードに差し込まれた状態で出荷
オプション品はこちらから

CPUカード概要

CPUカード基板名

 仕様 画像

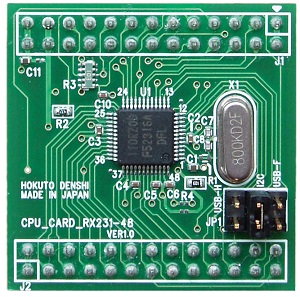

CPU_CARD_RX231-48

搭載マイコン：RX231(48ピン)
　　　　　　　R5F52315ADFL　または　R5F52316ADFL (*)

搭載クロック：8MHz（マイコン最大動作周波数：54MHz）

マイコン電圧：5V

マイコン動作電圧範囲：1.8〜5.5V

ボード寸法：35.5×35.5mm（突起部含まず）

信号選択ジャンパ搭載

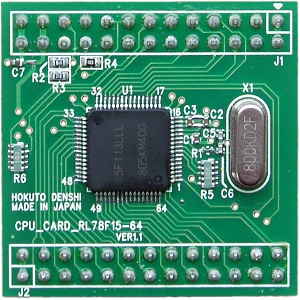

CPU_CARD_RL78F15-64

搭載マイコン：RL78/F15(64ピン)
　　　　　　　R5F113LLLFB　または　R5F113LLCLFB (*)

搭載クロック：8MHz（マイコン最大動作周波数：32MHz）

マイコン電圧：5V

マイコン動作電圧範囲：2.7~5.5V

ボード寸法：35.5×35.5mm（突起部含まず）

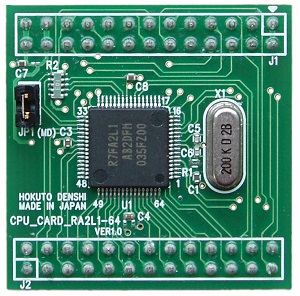

CPU_CARD_RA2L1-64

搭載マイコン：RA2L1(64ピン)　R7FA2L1AB2DFM

搭載クロック：20MHz（マイコン最大動作周波数：48MHz）

マイコン電圧：5V

マイコン動作電圧範囲：1.6~5.5V

ボード寸法：35.5×35.5mm（突起部含まず）

MD-SWCLK 接続ジャンパ搭載
 (*) どちらかのマイコンが搭載されます

ダウンロード（HSB_CAN_MULTI共通）

・取扱説明書

：　PDF　　REV.1.0.0.0

・通信編

 ：　PDF　　REV.1.0.0.0

・開発環境編

 ：　PDF　　REV.1.0.0.0

・ソフトウェア編

 ：　PDF　　REV.1.0.0.0

・スタートアップマニュアル

 ：　PDF　　REV.1.0.0.0

・PC向けアプリケーション

 ：　HSB_CAN_MULTI_DEMO.zip　HSB_CAN_MULTI_DEMO2.zip

・バイナリ(mot)

 ：　HSB_CAN_MULTI_RX231.zip　HSB_CAN_MULTI_RL78F15.zip

・バイナリ(srec)

 ：　HSB_CAN_MULTI_RA2L1.zip

上記よりダウンロード（保存）してご利用下さい。（拡充や訂正のため内容は不定期に更新される事があります）

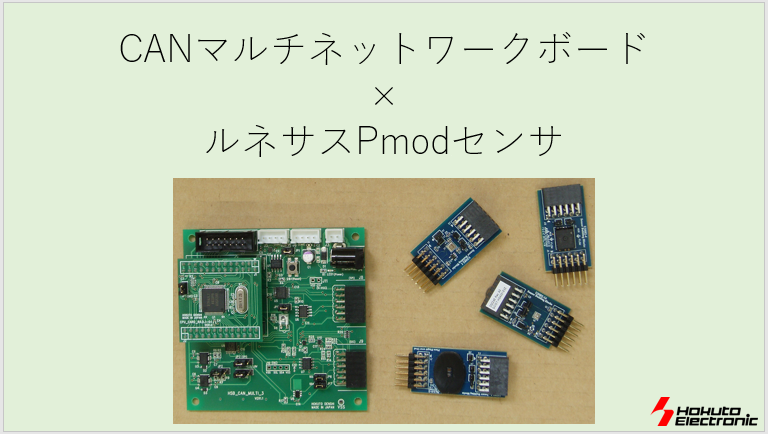

CANマルチネットワークボードでルネサスセンサを使ってみませんか　　 　　説明資料：PDF


ルネサスPmodセンサは弊社で販売しておりません

ダウンロード（ルネサス製センサボード＋RA2L1向け）

・取扱説明書

：　PDF　　REV.1.0.0.0

・PC向けアプリケーション

 ：　HSB_CAN_MULTI_DEMO3.zip　HSB_CAN_MULTI_DEMO4.zip

・バイナリ(srec)

 ：　HSB_CAN_MULTI_EXT_SENSOR1.zip

上記よりダウンロード（保存）してご利用下さい 。（拡充や訂正のため内容は不定期に更新される事があります）

別売オプション
ACアダプタ+5V(JST) RoHS対応製品
 価格　\1,980（税別\1,800）

USB以外からの給電で、電源装置等・電源供給源がない場合にお求めください。
HSB_CAN_MULTI_4が構成に含まれる場合は、USBから給電可能です。

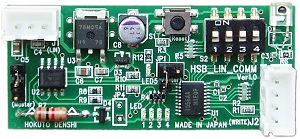

HSB_LIN_COMM   RoHS対応製品
 価格　\6,930（税別\6,300）

HSB_CAN_MULTI_4と組み合わせて、LIN通信動作を確認するためのオプションボードです。

■製品内容

・HSB_LIN_COMM ボード
・LIN 通信ケーブル（3Pコネクタ両端圧着済 20cm：JST）
・回路図

■取扱説明書：PDF　REV.1.0.0.0

■バイナリ(mot)： RL78_G11_LIN_COMM.zip



Ex-4P変換アダプタ RoHS対応製品
 価格　\880（税別\800）

HSB_LIN_COMMとE1/E2/E2Lite/E20を接続するための変換アダプタです。

■製品内容

・Ex-4P変換アダプタボード
・ケーブル（4Pコネクタ両側圧着済 20cm:JST）

LIN-HUB5 RoHS対応製品
 価格　\660（税別\600）

HSB_CAN_MULTIと複数枚のHSB_LIN_COMM を接続するためのオプションボードです。

■製品内容

・LIN-HUB5 ボード

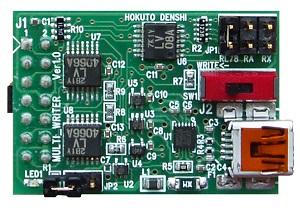

MULTI_WRITER RoHS対応製品
 価格　\5,940（税別\5,400）

ボードにプログラムを書き込むためのオプションボードです。

■製品内容

・MULTI_WRITER ボード
・USBケーブル（A-miniB）

■取扱説明書：PDF　REV.1.0.0.0

CANマルチネットワークソースコードCD
 価格　\5,500（税別\5,000）

■製品内容

・CD-ROM　1枚

■収録内容

・CPU_CARD_RX231-48 向け CS+プロジェクト
・CPU_CARD_RL78F15-64 向け CS+プロジェクト
・CPU_CARD_RA2L1-64 向け e2studio プロジェクト
・HSB_LIN_COMM 向け CS+プロジェクト
・PC向けデモプログラム VisualStudio 向けプロジェクト(C#)（2 種類）

基板バージョンは実際とは異なる場合がございます。また、機能向上の為、仕様が変更となる場合がございます。
