RX651(144ピン)グループマイコン搭載ボード　ルネサス半導体セミナーで採用

HSBRX651F144A

直付仕様価格
\22,440 (税別\20,400)

特徴　CAN搭載製品 USB機能搭載製品 スマート・コンフィグレーター対応 RoHS対応製品

◆ ルネサスエレクトロニクス社製RX651(144ピン)を搭載

◆ エミュレータインタフェース(14P)(E1,E20,E2,E2Lite向け)搭載

◆ CANインタフェース(4P) CANトランシーバIC搭載

◆ USB Hostインタフェース(USB Type-Aコネクタ)搭載

◆ USB Functionインタフェース(USB Mini-Bコネクタ)搭載

◆ 評価用LED(1つ)搭載, USB向けLED(2つ)搭載

◆ 評価用プッシュスイッチ(1つ), リセットスイッチ搭載

◆ モード選択ディップスイッチ(1つ)搭載

◆ 24MHz 水晶振動子, 32.768kHz RTC向けサブクロック搭載

◆ リアルタイムクロックバッテリバックアップ電池ホルダ搭載

◆ CAN開発向けキットに対応
　－CANスタータキットRX/RA, CANスタータキットSmartRX

◆ HSBRX65-IO-BOARDと接続し, 組み込み制御の学習教材として活用可能

◆ 回路図添付

HSBRX651F144A

拡大写真

ダウンロード

・取扱説明書 ：PDF REV.1.5.0.0　(2022.4.13 更新)
・Smart Configurator用BDFファイル ：BDF

上記よりダウンロード（保存）してご利用下さい。（拡充や訂正のため内容は不定期に更新される事があります）

製品概略

製品型名 HSBRX651F144A
搭載マイコン RX651グループ　144ピン：R5F5651EDDFB（PLQP0144KA-B）
メモリ Code Flash：2MB　RAM：640KB　Data Flash：32KB
搭載クロック メインクロック：24MHz　　サブクロック：32.768kHz
（マイコン最大動作周波数：120MHz）
CANトランシーバIC 型名　TJA1044  (NXP社製、又は同等品)
USBインタフェース USB 2.0 FullSpeed対応（RX651内蔵）　1ch搭載（Host/Function）
USB Host： Type-Aコネクタ
USB Function： Mini-Bコネクタ
電池ホルダー CR1220コイン型電池用ホルダー搭載（電池は別途ご用意ください）
ボード電源電圧*1 5V
ボード外寸 72.0 × 90.0 mm（突起部含まず）
製品内容 ･マイコンボード
･DC電源ケーブル（2Pコネクタ片側圧着済み 30cm : JST） 1本
･CAN通信ケーブル（4Pコネクタ片側圧着済み 50cm : JST） 1本
･回路図

*1 DC電源コネクタからの電源供給には、別売 ACアダプタ+5V(JST)：\1,980（税別\1,800）がご利用いただけます

関連・オプション品

USB-ADAPTER-RX14

SCI通信、プログラムの書き込み

CANドライバボード

CAN機能の拡張

CANスタータキットRX/RA

CAN通信の評価・学習キット

CANスタータキットSmartRX

CAN通信の評価・学習キット
RX231搭載対向機付き

HSBRX65-IO-BOARD

組み込み制御の学習教材


　

HSBRX651F144A,HSBRX671F144オプションI/Oボード
ルネサス半導体セミナーで採用

HSBRX65-IO-BOARD

価格
\36,080 (税別\32,800)

特徴　USBシリアル変換搭載製品 RoHS対応製品

RX651(HSBRX651F144A)・RX671(HSBRX671F144)マイコンボード用の拡張I/Oボードです。多彩な入出力機能を搭載し、組み込み開発や学習用途に最適です。
ルネサス半導体セミナーでも採用されており、実践的なスキル習得をサポートします。

■ プッシュスイッチ(8ポート)

■ 割り込み用プッシュスイッチ(3ポート)搭載

■ マトリックススイッチ(4行×4列)搭載

■ LED(8ポート), LEDタイマ出力モニタ搭載

■ ブザー搭載

■ A/Dコンバータ入力用ボリューム搭載

■ 7セグメントLED(4桁)搭載

■ キャラクタLCD(2行×16文字)搭載

■ ステッピングモータ駆動回路搭載

■ USB-Serialインタフェース(USB Mini-Bコネクタ)搭載

■ 拡張I/O端子搭載

■ サンプルプログラム公開中

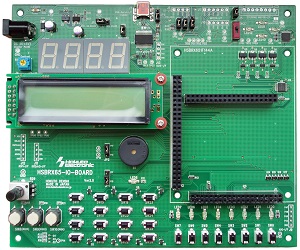

 HSBRX65-IO-BOARD

拡大写真

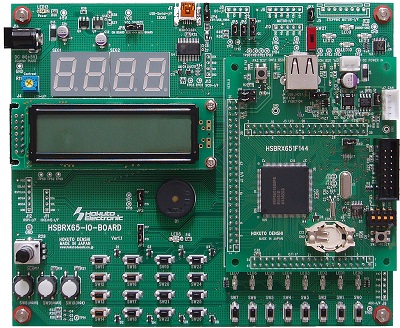

【マイコンボード装着イメージ】

 HSBRX65-IO-BOARD

拡大写真

ダウンロード

・取扱説明書 ：PDF REV.1.2.0.0 (2023.5.22 更新)
・サンプルソフトウェアマニュアル ：PDF REV.1.2.0.0 (2023.5.22 更新)
・サンプルソフトウェア ：ZIP RX651用 CS+向け
  ：ZIP RX671用 CS+向け
・サンプルソフトウェアマニュアル(2) ：PDF
・サンプルソフトウェア(2) ：ZIP RX651用 CS+, e2studio向け
  ：ZIP RX671用 CS+, e2studio向け

上記よりダウンロード（保存）してご利用下さい。（拡充や訂正のため内容は不定期に更新される事があります）

製品概略

製品型名 HSBRX65-IO-BOARD
対応マイコンボード RX651:　HSBRX651F144A　(ルネサス半導体セミナー採用ボード)
RX671:　HSBRX671F144
入力機構 プッシュスイッチ（8 ポート）
割り込み用プッシュスイッチ（3 ポート）
マトリックススイッチ（4 行 × 4 列)
A/D コンバータ入力用ボリューム
出力機構 LED（8 ポート）
LED（タイマ出力モニタ）
ブザー
7 セグメントLED（4 桁）
キャラクタ型LCD（2 行 × 16 文字）
ステッピングモータ駆動回路
入出力機構 USB-Serial 変換インタフェース： Mini-Bコネクタ
USBシリアル変換IC： PL2303HXD または PL2303GC (Prolific社製)
拡張I/O ステッピングモータ駆動端子
モータインタフェース(x2)
I2C インタフェース(x2)
A/D コンバータインタフェース
RSPI インタフェース
SCI インタフェース（USB-Serial 回路兼用）
ボード電源電圧*1 5V
ボード外寸 165.0 × 140.0 mm（突起部含まず）
製品内容 ･I/Oボード(HSBRX65-IO-BOARD) 1枚
･ピンヘッダ（80P : 40x2列） 2本
･USB-A-miniBケーブル 1本
･回路図

*1 DCジャックからの電源供給には、別売 ACアダプタ+5V(JST)：\1,980（税別\1,800）がご利用いただけます

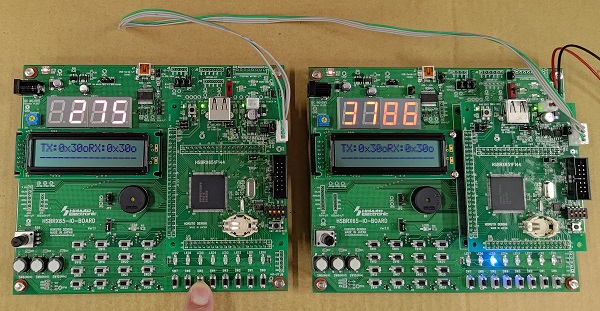

応用例：CAN通信

CANスタータキットRX/RA を組み合わせることで、LEDやLCDなどを使ったCAN通信の仕組みを視覚的に学べる実践的な
学習環境が構築できます。サンプルプログラム付きで、すぐに動作確認が可能です。

取扱説明書 PDF
動作例　YouTube動画 HSBRX65-IO-BOARD×CAN通信：https://youtu.be/aHmTkCTjfYM

【使用イメージ】
