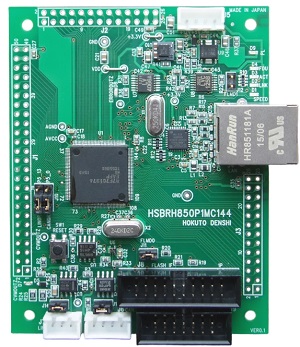

RH850/P1M-C(144ピン)グループマイコン搭載ボード

HSBRH850P1MC144

直付仕様価格
\49,500 (税別\45,000)

◆ ルネサスエレクトロニクス社製RH850/P1M-C(144ピン)を搭載

◆ エミュレータインタフェース(14P)搭載(E1/E2/E20向け）

◆ フラッシュインタフェース(20P)搭載

◆ CAN FDインタフェース(4P) CANトランシーバIC搭載

◆ LINインタフェース(3P) LINトランシーバIC搭載

◆ Ethernetインタフェース(RJ-45コネクタ)搭載

◆ 電源レギュレータ回路搭載
　(マイコンI/O電源：3.3V, マイコンコア電源：1.25Vを生成)

◆ モニタLED(2つ), リセットスイッチ搭載

◆ 24MHz 水晶振動子搭載

◆ 回路図添付

ダウンロード

・取扱説明書

REV.1.1.0.0

上記よりダウンロード（保存）してご利用下さい。（拡充や訂正のため内容は不定期に更新される事があります）

製品型名	HSBRH850P1MC144
搭載マイコン	RH850/P1M-Cグループ　144ピン：R7F701374AEAFP（PLQP0144LB-A）
メモリ	CodeFlash：2MB　GlobalRAM：320KB　DateFlash：64KB
搭載クロック	メインクロック：24MHz　　Ether向け：25MHz （マイコン最大動作周波数：240MHz）
CANトランシーバIC	TJA1044 （NXP社製、又は同等品）
LINトランシーバIC	TJA1021 （NXP社製、又は同等品）
Ethernetインタフェース	100BASE-T(RJ-45コネクタ)
ボード電源電圧	5V 12V（LIN 向け電源）
ボード外寸	71.2 × 90.0 mm（突起部含まず）
製品内容	・マイコンボード・DC電源ケーブル（4Pコネクタ片側圧着済み 30cm : JST） 1本・CAN通信ケーブル（4Pコネクタ片側圧着済み 50cm : JST） 1本・LIN通信ケーブル（3Pコネクタ片側圧着済み 1.5m : JST） 1本・回路図

※記載内容は、性能や安全性の向上を目的に予告無しに変更することがあります。写真は実物と異なる場合もありますので、ご了承ください。
