RH850/F1KM-S2(176ピン)マイコン搭載ボード

HSBRH850F1KM-S2-176

直付仕様価格
\41,800 (税別\38,000)

特徴 USBシリアル変換搭載製品 CAN搭載製品 RoHS対応製品

◆ ルネサスエレクトロニクス社製RH850/F1KM-S2(176ピン)を搭載

◆ エミュレータインタフェース(14P)搭載(E1/E2/E20向け)

◆ CANインタフェース(4P)(2ポート)トランシーバIC実装

◆ モニタLED(4つ)搭載

◆ リセットスイッチ搭載

◆ 評価用プッシュスイッチ(2つ),DIPスイッチ(4ch)搭載

◆ USBシリアル変換IC(2ch)搭載

◆ USB MINI-Bコネクタ搭載

◆ 回路図添付

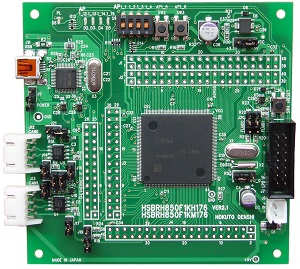

拡大写真はこちら

基板バージョンは実際とは異なる場合がございます。
また、機能向上の為、仕様が変更となる場合がございます。



ダウンロード

・取扱説明書: PDF REV.1.3.0.0 (2025.1.21 更新)

上記よりダウンロード(保存)してご利用下さい。(拡充や訂正のため内容は不定期に更新される事があります)

製品概略

製品型名 HSBRH850F1KM-S2-176
搭載マイコン RH850/F1KM-S2グループ  176ピン:R7F7017643AFP (PLQP0176KB-A)
メモリ CodeFlash:2MB LocalRAM:128kB
Global Retention Trace RAM:96KB 32kB - DateFlash:128KB
ボード電源電圧*1 5V
搭載クロック メインクロック:24MHz  サブクロック:32.768kHz
(マイコン最大動作周波数:240MHz)
USBシリアル変換IC 型名 FT2232D (FTDI社製)
CANトランシーバIC 型名 TJA1044 (NXP社製、又は同等品)
ボード外寸 90.0 × 90.0 mm(突起部含まず)
製品内容 ・マイコンボード
・DC電源ケーブル(2Pコネクタ片側圧着済み 30cm : JST) 1本
・CAN通信ケーブル(4Pコネクタ片側圧着済み 50cm : JST) 2本
・回路図

*1 DC電源コネクタからの電源供給には、別売 ACアダプタ+5V(JST):\1,980(税別\1,800)がご利用いただけます
