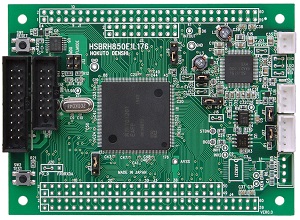

RH850/E1L(176ピン)グループマイコン搭載ボード

HSBRH850E1L176

直付仕様価格
\85,800 (税別\78,000)

◆ ルネサスエレクトロニクス社製RH850/E1L(176ピン)を搭載

◆ エミュレータインタフェース(14P)搭載(E1/E2/E20向け）

◆ フラッシュインタフェース(20P)搭載

◆ CANインタフェース(4P) CANトランシーバIC搭載

◆ LINインタフェース(3P) LINトランシーバIC搭載

◆ 電源レギュレータ回路搭載
　(マイコンI/O電源：5V/3.3V, マイコンコア電源：1.25Vを生成)

◆ モニタLED(2つ), 評価用スイッチ搭載, リセットスイッチ搭載

◆ 20MHz 水晶振動子搭載

◆ 回路図添付

本製品は、お客様よりマイコンをご支給いただいて製造する受注生産品です（1台から対応可能）。
ご希望台数に加えて、予備のマイコンを数個ご支給ください。未使用分のチップは納品時に返却いたします。

ダウンロード

・取扱説明書

REV.1.1.0.0

上記よりダウンロード（保存）してご利用下さい。（拡充や訂正のため内容は不定期に更新される事があります）

製品型名	HSBRH850E1L176
搭載可能マイコン	RH850/E1Lグループ　176ピン： R7F701201EAFP　または　R7F701205EAFP （PLQP0176KB-A）
メモリ	CodeFlash：2MB　GlobalRAM：112KB　DateFlash：64KB
搭載クロック	メインクロック：20MHz （マイコン最大動作周波数：R7F701201EAFP 240MHz, R7F701205EAFP 160MHz）
CANトランシーバIC	TJA1044 （NXP社製、又は同等品）
LINトランシーバIC	TJA1021 （NXP社製、又は同等品）
ボード電源電圧	12V
ボード外寸	100.0 × 74.0 mm（突起部含まず）
製品内容	・マイコンボード・DC電源ケーブル（2Pコネクタ片側圧着済み 30cm : JST） 1本・CAN通信ケーブル（4Pコネクタ片側圧着済み 50cm : JST） 1本・LIN通信ケーブル（3Pコネクタ片側圧着済み 1.5m : JST） 1本・回路図

※記載内容は、性能や安全性の向上を目的に予告無しに変更することがあります。写真は実物と異なる場合もありますので、ご了承ください。
