HSBRA8E1F144シリーズ |
|
|
直付仕様価格 |
20P直付仕様価格 |
特徴
◆ ルネサスエレクトロニクス社製RA8E1(144ピン)を搭載
◆ エミュレータインタフェース(1.27mmピッチ20P)(E2/E2Lite向け)搭載可能*1
◆ エミュレータインタフェース(14P)(E2/E2Lite向け)搭載
◆ CAN FDインタフェース(4P) CANトランシーバIC 2ch搭載
◆ USB Hostインタフェース(USB Type-Aコネクタ)搭載
◆ USB Functionインタフェース(USB Type-Cコネクタ)搭載
◆ 評価用LED(1つ)搭載
◆ 評価用スイッチ(1つ), リセットスイッチ搭載
◆ 24MHz 水晶振動子, 32.768kHz サブクロック搭載
◆ リアルタイムクロックバッテリバックアップ電池ホルダ搭載
◆ CAN開発向けキットに対応
－CANスタータキットRX/RA, CANスタータキットSmartRX
◆ RA8E1-LAN8700でEther機能を追加
◆ 回路図添付
*1 追加オプション HSBRA8E1F144は非搭載、HSBRA8E1F144-20Pは搭載

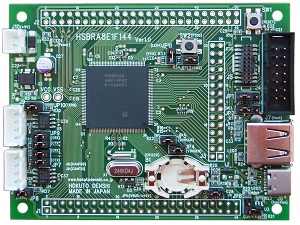

写真は20P直付仕様
){kind=link}
ダウンロード
上記よりダウンロード（保存）してご利用下さい。（拡充や訂正のため内容は不定期に更新される事があります） |
製品概略
| 製品型名 | 直付仕様 | HSBRA8E1F144 |
| 20Pオプション付 直付仕様 | HSBRA8E1F144-20P | |
| 搭載マイコン | RA8E1グループ 144ピン：R7FA8E1AFDCFB（PLQP0144KA-B） | |
| メモリ | コードフラッシュ：1MB RAM：544KB データフラッシュ：12KB | |
| 搭載クロック | メインクロック：24MHz サブクロック：32.768kHz （マイコン最大動作周波数：360MHz） |
|
| エミュレータインタフェース | HSBRA8E1F144： J5 1.27mm ピッチ20P コネクタ未実装 HSBRA8E1F144-20P： J5 1.27mm ピッチ20P コネクタ実装済 HSBRA8E1F144, HSBRA8E1F144-20P： J4 14P コネクタ実装済 |
|
| CANトランシーバIC | 型名 TJA1462AT （NXP社製、又は同等品） 2ch搭載 | |
| USBインタフェース | USB 2.0 FullSpeed対応（RA8E1内蔵） 1ch搭載（Host/Function） USB Host： Type-Aコネクタ USB Function： Type-Cコネクタ |
|
| 電池ホルダー | CR1220コイン型電池用ホルダー搭載（電池は別途ご用意ください） | |
| ボード電源電圧*2 | 5V | |
| ボード外寸 | 90.0 × 70.0 mm（突起部含まず） | |
| 製品内容 | ・マイコンボード ・DC電源ケーブル（2Pコネクタ片側圧着済み 30cm : JST） 1本 ・CAN通信ケーブル（4Pコネクタ片側圧着済み 50cm : JST） 2本 ・回路図 |
|
*2 DC電源コネクタからの電源供給には、別売 ACアダプタ+5V(JST)：\1,980（税別\1,800）がご利用いただけます
関連・オプション品
USB-ADAPTER-RX14 SCI通信、プログラムの書き込み |
CANドライバボード CAN機能の拡張 |
CANスタータキットRX/RA CAN通信の評価・学習キット |
CANスタータキットSmartRX CAN通信の評価・学習キット |
RA8E1-LAN8700 Ether機能を追加 |
