RA2A2(100ピン)グループマイコン搭載ボード

HSBRA2A2F100シリーズ
直付仕様価格 \16,500 (税別\15,000)	20P直付仕様価格 \18,700 (税別\17,000)

特徴　

◆ ルネサスエレクトロニクス社製RA2A2(100ピン)を搭載

◆ エミュレータインタフェース(1.27mmピッチ20P)(E2/E2Lite向け)搭載可能*1

◆ エミュレータインタフェース(14P)(E2/E2Lite,FM-ONE*2向け)搭載

◆ 評価用LED(1つ)搭載

◆ 評価用スイッチ(1つ), リセットスイッチ搭載

◆ 20MHz 水晶振動子, 32.768kHz RTC向けサブクロック搭載

◆ リアルタイムクロックバッテリバックアップ電池ホルダ搭載

◆ セグメントLCD制御評価に対応(別売LCDボード)

◆ 広い電源電圧対応(1.6～5V)で,柔軟な電源設計が可能

◆ 回路図添付

*1　追加オプション　HSBRA2A2F100は非搭載、HSBRA2A2F100-20Pは搭載

*2　FM-ONEご利用には、別売変換基板 20-14Pin RAが必要

拡大写真

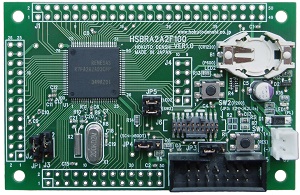

写真は、HSBRA2A2F100-20P（20Pオプション付き）

ダウンロード

・取扱説明書

：PDF

REV.1.0.0.0

上記よりダウンロード（保存）してご利用下さい。（拡充や訂正のため内容は不定期に更新される事があります）

製品概略

製品型名	直付仕様	HSBRA2A2F100
	20Pオプション付直付仕様	HSBRA2A2F100-20P
搭載マイコン		RA2A2グループ　100ピン：R7FA2A2AD3CFP（PLQP0100KB-B）
メモリ		コードフラッシュ：512KB　　RAM：48KB　　データフラッシュ：8KB
搭載クロック		メインクロック：20MHz　　サブクロック：32.768kHz （マイコン最大動作周波数：48MHz）
エミュレータインタフェース		HSBRA2A2F100： (J6 1.27mm ピッチ20P コネクタ未実装) HSBRA2A2F100-20P：(J6 1.27mm ピッチ20P コネクタ実装済) HSBRA2A2F100, HSBRA2A2F100-20P：(J5 14P コネクタ実装済)
電池ホルダー		CR1220コイン型電池用ホルダー搭載（電池は別途ご用意ください）
ボード電源電圧*3		1.6～5V
ボード外寸		80.0 × 54.0 mm（突起部含まず）
製品内容		･マイコンボード･DC電源ケーブル（2Pコネクタ片側圧着済み 30cm : JST） 1本･回路図

*3 DC電源コネクタからの電源供給には、別売 ACアダプタ+5V(JST)：\1,980（税別\1,800）
　ACアダプタ+3.3V(JST)：\1,980（税別\1,800）がご利用いただけます

HSBRA2A2F100シリーズ向けオプションセグメントLCDボード

HSBRA2A2F100_LCD
価格　 \7,150 (税別\6,500)

特徴　

RA2A2マイコンボードと接続して、セグメントLCD制御機能を手軽に評価できるオプションボードです。表示器や制御端子を備え、RA2A2のLCD機能を実機で確認できます。

◆ VM878-DP(16 セグメント×8 桁)表示器を搭載

◆ COM端子×4本、SEG端子×32本でLCDを制御

◆ 抵抗分割,容量分割,内部昇圧回路向けジャンパ搭載

◆ HSBRA2A2F100シリーズの J1(50P), J4(10P)に接続

◆ 回路図添付

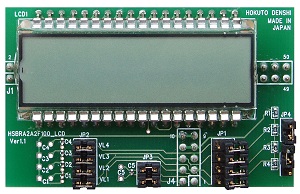

拡大写真

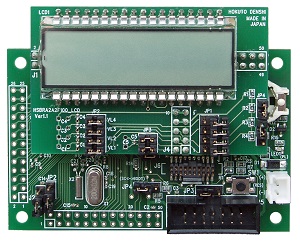

HSBRA2A2F100シリーズとの接続イメージ

ダウンロード

・取扱説明書	：PDF	REV.1.0.0.0
・サンプルプログラム	：mot

上記よりダウンロード（保存）してご利用下さい。（拡充や訂正のため内容は不定期に更新される事があります）

製品概略

製品型名	HSBRA2A2F100_LCD
搭載LCD	VIM-878-DP（Varitoronics社製）
ボード外寸	64.0 × 40.0mm（突起部含まず）
製品内容	･LCDボード･ピンヘッダ(2列40ピン)*4　1本･回路図

*4 ピンヘッダは、カットの上 HSBRA2A2F100シリーズの J1(50P) , J4(10P) に半田付けしてご利用ください。
