H8/3434,H8/3437マイコン搭載ボード
|
HSB8/3434F
HSB8/3437F |
|
直付仕様価格
\30,800
(税別\28,000)
|
ソケット仕様価格
\52,800
(税別\48,000)
|
|
特徴
販売終了予定
|
|
◆ ルネサス
エレクトロニクス社製フラッシュメモリ内蔵マイコンを実装
◆
FLASHインタフェース搭載
◆
アナログ入力コネクタ実装
◆
評価用4桁7セグメントLED搭載
◆
評価用押しボタンスイッチ4つを搭載
◆ ソケット仕様にも対応※
◆ 回路図添付
※ICEによってはソケットの仕様が変更になる場合がございますので、ご確認の上
ご注文願います。また、ICEによってはコネクタ等に干渉する場合がございますので
ご注意下さい。 |
|

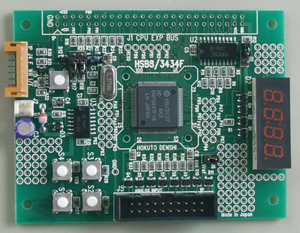

拡大写真はこちら
基板バージョンは実際とは異なる場合がございます。
また、機能向上の為、仕様が変更となる場合がございます。
|
|
製品概略
|
製品型名 |
「製品型名一覧表」をご覧下さい
|
|
搭載可能マイコン |
H8/3434,
H8/3437 (二電源)
パッケージ PRQP0100KA-A
(FP-100B)
※マイコン型名は「製品型名一覧表」をご覧下さい
|
|
ボード電源電圧 |
DC3.3V
もしくは 5V |
|
搭載クロック |
7.3728MHz
|
|
外寸 |
70×90
mm （突起部含まず） |
|
実装ソケット
（ソケット仕様のみ）
|
型名
IC149-100-154-B51（山一電機社製）
|
|
製品内容 |
・マイコンボード
・DC電源ケーブル（2Pコネクタ片側圧着済み
30ｃｍ）1本
・取扱説明書
・回路図
|
製品型名一覧表
|
製品型名 |
マイコン
搭載種別 |
搭載マイコン
|
|
マイコン型番 |
内蔵ROM |
内蔵RAM |
|
HSB8/3434F 販売終了予定
|
直付 |
HD64F3434F16
|
32KB |
1KB |
|
HSB8/3437F 販売終了予定 |
HD64F3437FLH16
|
60KB |
2KB |
|
HSB8/3434F-S 販売終了予定
|
ソケット |
HD64F3434F16
|
32KB |
1KB |
|
HSB8/3437F-S 販売終了予定 |
HD64F3437FLH16
|
60KB |
2KB |
販売終了予定…在庫なくなり次第販売終了予定品
別売 ACアダプタ+5V：\1,980（税別\1,800）
ACアダプタ+3.3V：\1,980（税別\1,800） その他オプション品はこちら
|
|
