H8/3052,3062,3064,3068,3069,3028,3026,3024マイコン搭載マイコンボード
|
HSB8/3064Fシリーズ
|
|
直付仕様価格
\27,500
(税別\25,000)
|
ソケット仕様価格
\49,500
(税別\45,000)
|
|
特徴
販売終了予定
|
|
◆
ルネサス エレクトロニクス社製フラッシュメモリ内蔵マイコンを実装
◆ FLASHインタフェース搭載
弊社高速オンボードプログラマと接続
◆ I/Oコネクタ搭載
◆ CPU拡張バスコネクタ搭載
◆ ほぼ全ての端子がコネクタに接続
◆ 評価用LED8つ搭載
◆ 評価用押しボタンスイッチ2つ搭載
◆
ソケット仕様にも対応※
◆
回路図添付
※ICEによってはソケットの仕様が変更になる場合がございますので、ご確認の上ご注文願います。
また、ICEによってはコネクタ等に干渉する場合がございますのでご注意下さい。
|
|
基板バージョンは実際とは異なる場合がございます。
また、機能向上の為、仕様が変更となる場合がございます。

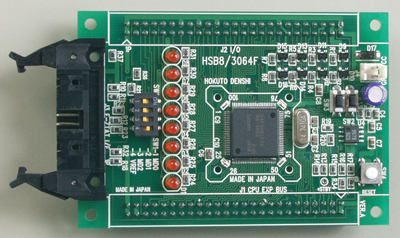

拡大写真はこちら
|
取扱説明書：PDF
REV.4.0.0.0
(2014.1.10 更新)
|
|
|
製品概略
|
製品型名 |
「製品型名一覧表」をご覧下さい
|
|
搭載マイコン |
H8/3062グループ 他 パッケージ FP-100B
※マイコングループ及びマイコン型名は「製品型名一覧表」をご覧下さい
|
|
ボード電源電圧 |
DC5VもしくはDC3.3V |
|
搭載クロック |
24.576MHz
HD64F3052F18マイコン搭載ボードのみ 14.7456MHz
|
|
リセットIC |
型名 RNA51957BFP
(ルネサス エレクトロニクス社製、又は同等品) |
|
外寸 |
60.96×88.90mm（突起部含まず） |
|
実装ソケット
（ソケット仕様のみ）
|
型名 IC149-100-154-B51（山一電機社製） |
|
製品内容 |
・マイコンボード
・DC電源ケーブル（2Pコネクタ片側圧着済み
30ｃｍ） 1本
・回路図
右上「取扱説明書：PDF」よりダウンロード(保存）してご利用下さい
（拡充や訂正のため内容は不定期に更新される事があります）
|
製品型名一覧表
|
製品型名 |
マイコン
搭載種別 |
搭載マイコン |
ボード電源電圧 |
マイコン
グループ |
マイコン型番 |
ROM |
RAM |
|
HSB8/3052F 販売終了予定
|
直付 |
H8/3052
|
HD64F3052F18
|
512KB
|
8KB |
DC5V |
|
HSB8/3052BF 販売終了予定
|
H8/3052B
|
HD64F3052BF25
|
|
HSB8/3062AF 販売終了予定
|
H8/3062
|
HD64F3062AFBL25
|
128KB
|
4KB |
|
HSB8/3062BF 販売終了予定
|
HD64F3062BF25
|
|
HSB8/3064F 販売終了予定
|
HD64F3064F20
|
256KB
|
8KB |
|
HSB8/3064BF 販売終了予定
|
HD64F3064BF25
|
|
HSB8/3068F 販売終了予定
|
H8/3068
|
HD64F3068F25
|
384KB
|
16KB |
|
HSB8/3069F 販売終了予定
|
H8/3069R
|
HD64F3069RF25
|
512KB
|
|
HSB8/3052F-S 販売終了予定
|
ソケット |
H8/3052
|
HD64F3052F18
|
512KB
|
8KB |
|
HSB8/3052BF-S 販売終了予定
|
H8/3052B
|
HD64F3052BF25
|
|
HSB8/3062AF-S 販売終了予定
|
H8/3062
|
HD64F3062AFBL25
|
128KB
|
4KB |
|
HSB8/3062BF-S 販売終了予定
|
HD64F3062BF25
|
|
HSB8/3064F-S 販売終了予定
|
HD64F3064F25
|
256KB
|
8KB |
|
HSB8/3064BF-S 販売終了予定
|
HD64F3064BF25
|
|
HSB8/3068F-S 販売終了予定
|
H8/3068
|
HD64F3068F25
|
384KB
|
16KB |
|
HSB8/3069F-S 販売終了予定
|
H8/3069R
|
HD64F3069RF25
|
512KB
|
|
HSB8/3028F
販売終了予定
|
直付 |
H8/3028
|
HD64F3028F25
|
384KB
|
16KB |
DC3.3V |
|
HSB8/3026F 販売終了予定
|
H8/3024
|
HD64F3026F25
|
256KB
|
8KB |
|
HSB8/3024F 販売終了予定
|
HD64F3024F25
|
128KB
|
4KB |
|
HSB8/3028F-S 販売終了予定
|
ソケット |
H8/3028
|
HD64F3028F25
|
384KB
|
16KB |
|
HSB8/3026F-S 販売終了予定
|
H8/3024
|
HD64F3026F25
|
256KB
|
8KB |
|
HSB8/3024F-S 販売終了予定
|
HD64F3024F25
|
128KB
|
4KB |
販売終了予定…在庫がなくなり次第販売終了いたします
別売 ACアダプタ+5V：\1,980（税別\1,800）
ACアダプタ+3.3V：\1,980（税別\1,800） その他オプション品はこちら
|
|
