H8/3048(H8/3048F-ONE),H8/3029マイコン搭載ボード
|
HSB8/3048F-ONEシリーズ |
|
直付仕様価格
\27,500
(税別\25,000)
|
ソケット仕様価格
\49,500
(税別\45,000)
|
|
特徴
販売終了予定
|
|
◆
ルネサス
エレクトロニクス社製フラッシュメモリ内蔵マイコンを実装
◆ FLASHインタフェース搭載
◆
I/Oコネクタ・拡張バスコネクタ実装
◆
評価用押しボタンスイッチ2つを搭載
◆
評価用LED8つを搭載
◆
ソケット仕様にも対応※
◆
回路図添付
※ICEによってはソケットの仕様が変更になる場合がございますので、ご確認の上ご注文願います。
また、ICEによってはコネクタ等に干渉する場合がございますのでご注意下さい。
|
|

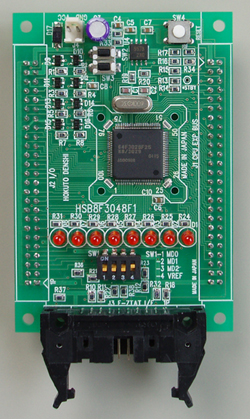

拡大写真はこちら
基板バージョンは実際とは異なる場合がございます。
また、機能向上の為、仕様が変更となる場合がございます。
|
取扱説明書：PDF
REV.4.1.0.0
(2018.11.22
更新）
|
|
|
製品概略
|
製品型名 |
「製品型名一覧表」をご覧下さい
|
|
搭載マイコン |
H8/3048
(H8/3048F-ONE), H8/3029グループ
パッケージ FP-100B
※マイコン型名は「製品型名一覧表」をご覧下さい
|
|
ボード電源電圧 |
DC5VもしくはDC3.3V |
|
搭載クロック |
24.576MHz
|
|
リセットIC |
型名 RNA51957BFP
(ルネサス エレクトロニクス社製、又は同等品) |
|
外寸 |
88.9×60.96mm（突起部含まず）
|
|
実装ソケット
（ソケット仕様のみ）
|
型名 IC149-100-154-B51（山一電機社製） |
|
製品内容 |
・マイコンボード
・DC電源ケーブル（2Pコネクタ片側圧着済み
30ｃｍ） 1本
・回路図
右上「取扱説明書：PDF」よりダウンロード(保存）してご利用下さい
（拡充や訂正のため内容は不定期に更新される事があります）
|
製品型名一覧表
|
製品型名 |
マイコン
搭載種別 |
搭載マイコン
|
ボード
電源電圧
|
|
マイコン型番 |
ROM |
RAM |
|
HSB8/3048F-ONE
販売終了 |
直付 |
HD64F3048BF25V
|
128KB |
4KB |
DC5V |
|
HSB8/3048VF-ONE
販売終了予定 |
HD64F3048BVF25V
|
128KB |
4KB |
DC3.3V |
|
HSB8/3029F
販売終了予定 |
HD64F3029F25V
|
512KB(+10KB)* |
16KB |
|
HSB8/3048F-ONE-S
販売終了 |
ソケット |
HD64F3048BF25V
|
128KB |
4KB |
DC5V |
|
HSB8/3048VF-ONE-S
販売終了予定 |
HD64F3048BVF25V
|
128KB |
4KB |
DC3.3V |
|
HSB8/3029F-S
販売終了予定 |
HD64F3029F25V
|
512KB(+10KB)* |
16KB |
*10KBはユーザブートマット容量
販売終了予定…在庫なくなり次第販売終了いたします
販売終了…販売終了品（販売終了後もお客様からのマイコンご支給等で対応が可能な場合がございます。別途お問合せ下さい。）
別売 ACアダプタ+5V：\1,980（税別\1,800）
ACアダプタ+3.3V：\1,980（税別\1,800） その他オプション品はこちら
|
|
