 SH7615マイコン搭載ボード

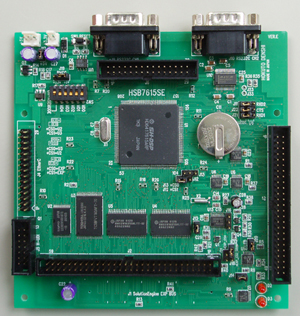

HSB7615SE

直付仕様価格

\44,000 (税別\40,000)

特徴  販売終了予定

◆ Flash Memory, EEPROM, SRAM×2, RTC実装

◆ RS232Cインタフェースを2ch搭載

◆ イーサネットインタフェース(26P)搭載

◆ H-UDIインタフェース搭載

◆ Solution Engine ボードインタフェース搭載

◆ Solution Engine ベースボードMSSCBB01(日立超LSIシステムズ社製)等と接続可能

◆ CPU拡張バスコネクタ実装

評価用LED2つ搭載
◆ 回路図添付

  ※こちらのパッケージにはソケット仕様はご用意しておりません


拡大写真はこちら

・基板バージョンは実際とは異なる場合がございます。
また、機能向上の為、仕様が変更となる場合がございます。

取扱説明書:PDF

コネクタJAE対応版は準備中

<ご案内> 2014.10.09

 一部実装コネクタがJAE社製になりました。  対象コネクタ :2ピン、3ピン

2014年10月20日以降発送分より変更。詳細は「実装コネクタ変更のご案内」をご確認下さい。

※別売オプションを購入の際は、お手持ちのボードに実装されているコネクタに応じてご注文頂きます様お願いいたします

製品概略

製品型名 HSB7615SE    販売終了予定

実装マイコン

HD6417615ARFV

実装クロック

14.7456MHz

内蔵ROM

-

内蔵RAM

X-RAM : 4KB, Y-RAM : 4KB
実装Flash Memory 型名 LE28CW1001DTS-15  128KB (サンヨー社製)
実装EEPROM 型名 TC58FVB160FT-12 2MB   (東芝社製)
実装SRAM 型名 R1RW0416DSB-2LR  512KB(256-kword ×16-bit)×2 (ルネサス エレクトロニクス社製)

ボード電源電圧

DC3.3V又は5V

ボード外寸

128×129mm(突起部含まず)
製品内容

・マイコンボード

・付属CD(モニタ・サンプルソフト)

・DC電源ケーブル3.3V用(2Pコネクタ片側圧着済み 30cmJAE1本
・DC電源ケーブル5V用
(3Pコネクタ片側圧着済み 30cmJAE)1本

・取扱説明書
・回路図

販売終了予定…在庫なくなり次第販売終了いたします

別売 ACアダプタ+5V(JAE):\1,980(税別\1,800) ACアダプタ+3.3V(JAE):\1,980(税別\1,800)

     その他オプション品はこちら

マイコンボード購入時期により実装コネクタが異なります。お手元のマイコンボード実装コネクタ形状をご確認の上お求め下さい。

コネクタ形状は「実装コネクタ変更のご案内ページ」をご参照下さい。
