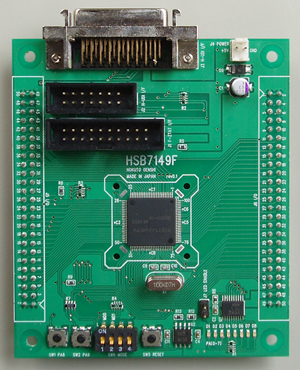

 SH7149マイコン搭載ボード


拡大写真はこちら

基板バージョンは実際とは異なる場合がございます。
また、機能向上の為、仕様が変更となる場合がございます。

取扱説明書:PDF

REV.3.0.0.0 (2014.5.16更新)

 HSB7149F

直付仕様価格

\25,080 (税別\22,800)

ソケット仕様価格

\69,080 (税別\62,800)

特徴  RoHS対応製品 販売終了予定

◆ ルネサス エレクトロニクス社製フラッシュメモリ内蔵マイコンを実装

フラッシュインタフェース(20P)搭載   弊社高速オンボードプログラマと接続

エミュレータインタフェース(14P)、(36P)実装

I/Oコネクタ実装

◆ 評価用LED8つ搭載

評価用押しボタンスイッチ2つ搭載

◆ ソケット仕様にも対応※

◆ 回路図添付

ICEによってはソケットの仕様が変更になる場合がございますので、ご確認の上
ご注文願います
また、ICEによってはコネクタ等に干渉する場合がございますのでご注意下さい。

<ご案内>

2013.8.12 一部実装コネクタがJST社製になりました

2013年8月21日以降ご注文分より変更

対象コネクタ :2ピン

詳細は「実装コネクタ変更のご案内」をご確認下さい

※別売オプションを御購入の際は、お手持ちのボードに実装されているコネクタに応じてご注文頂きます様お願いいたします

製品概略

製品型名 直付仕様 HSB7149F  販売終了予定
ソケット仕様 HSB7149F-S 販売終了予定

搭載マイコン

SH7149 パッケージ PLQP0100KB-A

メモリ ROM:256KB  RAM:8KB
ボード電源電圧 DC5V

搭載クロック

10MHz

リセットIC 型名 RNA51957BFP (ルネサス エレクトロニクス社製、又は同等品)

外寸

92.71×80.01mm(突起部含まず)

実装ソケット

(ソケット仕様のみ)

型名  NQPACK100SD-ND(東京エレテック社製)
製品内容

・マイコンボード

・DC電源ケーブル(2Pコネクタ片側圧着済み 30cm:JST) 1本
・回路図

 販売終了予定…在庫なくなり次第販売終了いたします

別売  ACアダプタ+5V(JST)\1,980(税別\price_o_29        その他オプション品はこちら

2013年8月20日以前に御購入された場合は 「ACアダプタ+5V」(コネクタSMK)
