 SH7146マイコン搭載ボード

HSB7146F

直付仕様価格

\23,100 (税別\21,000)

ソケット仕様価格

\62,700 (税別\57,000)

特徴  販売終了予定

◆ ルネサス エレクトロニクス社製フラッシュメモリ内蔵マイコンを実装

FLASHインタフェース搭載

◆ デバッグインタフェース(14P)搭載

I/Oコネクタ実装

◆ 評価用LED8つ搭載

◆ 評価用押しボタンスイッチ2つ搭載

◆ ソケット仕様にも対応※

◆ 回路図添付

ICEによってはソケットの仕様が変更になる場合がございますので、ご確認の上
ご注文願います。また、ICEによってはコネクタ等に干渉する場合がございますのでご注意下さい。

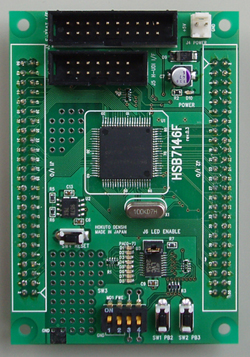

拡大写真はこちら

基板バージョンは実際とは異なる場合がございます。
また、機能向上の為、仕様が変更となる場合がございます。

取扱説明書:PDF

REV.2.0.1.0 (2014.6.5 更新)

製品概略

製品型名 直付仕様 HSB7146F  販売終了予定
ソケット仕様 HSB7146F-S 販売終了予定

搭載マイコン

SH7146グループ :R5F71464AD80FPV

パッケージ LQFP1414-80 (FP-80WV)

メモリ ROM:256KB  RAM:8KB
ボード電源電圧 DC5V

搭載クロック

10MHz

リセットIC 型名 RNA51957BFP (ルネサス エレクトロニクス社製、又は同等品)

外寸

88.9×60.96mm(突起部含まず)

実装ソケット

(ソケット仕様のみ)

型名  NQPACK080SB(東京エレテック社製)
製品内容

・マイコンボード

・DC電源ケーブル(2Pコネクタ片側圧着済み 30cm)1本
・回路図

 販売終了予定…在庫なくなり次第販売終了いたします

別売 ACアダプタ+5V\1,980(税別\1,800)    その他オプション品はこちら
