 SH7145マイコン搭載ボード

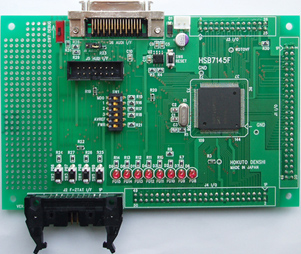

HSB7145F

直付仕様価格

別途お問い合わせください (税別-)

ソケット仕様価格

別途お問い合わせください (税別-)

特徴 RoHS対応製品  販売終了予定

◆ ルネサス エレクトロニクス社製フラッシュメモリ内蔵マイコンを実装

フラッシュインタフェース(20P)搭載 弊社高速オンボードプログラマと接続

◆ デバッグインタフェースH-UDI(14P), AUD(36P)搭載
  ルネサス エレクトロニクス社製E10A-USBで動作確認済

◆ I/O、CPU拡張バスコネクタ実装

◆ 評価用LED8つ搭載

◆ 評価用押しボタンスイッチ4つ搭載

◆ ソケット仕様にも対応※

◆ 回路図添付

ICEによってはソケットの仕様が変更になる場合がございますので、ご確認の上
 ご注文願います。また、ICEによってはコネクタ等に干渉する場合がございますので

  ご注意下さい。

< ご案内 >

一部実装コネクタがJST社製になります (2013.11.1)

2013年11月5日以降ご注文分より変更

対象コネクタ :2ピン

詳細は「実装コネクタ変更のご案内」をご確認下さい

※別売オプションを御購入の際は、お手持ちのボードに実装されているコネクタに応じてご注文頂きます様お願いいたします


拡大写真はこちら

基板バージョンは実際とは異なる場合がございます。
また、機能向上の為、仕様が変更となる場合がございます。

取扱説明書:PDF

REV.4.0.0.0 (2013.11.1 更新)

製品概略

製品型名 直付仕様 HSB7145F     販売終了予定
ソケット仕様 HSB7145F-S  販売終了予定

搭載マイコン

SH7415グループ パッケージ:PLQP0144KB-A(FP-144F)

ボード電源電圧 DC3.3V
レギュレータ 型名 SP6650EU  (SIPEX社製)  2個

搭載クロック

9.8304MHz
リセットIC 型名 RNA51957BFP (ルネサス エレクトロニクス社製、又は同等品)

外寸

90.17×139.7mm(突起部含まず)

実装ソケット

(ソケット仕様のみ)

型名  NQPACK144SD-ND(東京エレテック社製)
製品内容

・マイコンボード

・DC電源ケーブル(2Pコネクタ片側圧着済み 30cm:JST) 1本

・回路図

 販売終了予定…在庫なくなり次第販売終了いたします



別売  ACアダプタ+3.3V(JST)\1,980(税別\1,800)  その他オプション品はこちら

 注 2013年11月1日以前に御購入された場合は 「ACアダプタ+3.3V」となります(コネクタSMK)
