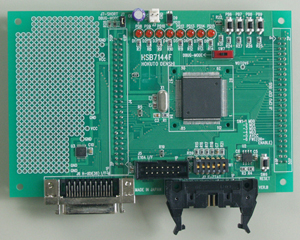

 SH7144マイコン搭載ボード

HSB7144F

直付仕様価格

別途お問い合わせください (税別-)

ソケット仕様価格

別途お問い合わせください (税別-)

特徴  販売終了予定

◆ ルネサス エレクトロニクス社製フラッシュメモリ内蔵マイコンを実装

◆ FLASHインタフェース(20P)(高速フラッシュメモリ書込み)搭載

    弊社高速オンボードプログラマと接続

◆ デバッグインタフェース H-UDI(14P)、AUD(36P)搭載

ルネサス エレクトロニクス社製E10A-USBで動作確認済み

◆ I/O・CPU拡張バスコネクタ搭載

◆ 評価用LED8つ搭載

◆ 評価用押しボタンスイッチ4つ搭載

◆ ソケット仕様にも対応

◆ 回路図添付

ICEによってはソケットの仕様が変更になる場合がございますので、ご確認の上ご注文願います。また、ICEによってはコネクタ等に干渉する場合がございますので ご注意下さい。


拡大写真はこちら

基板バージョンは実際とは異なる場合がございます。
また、機能向上の為、仕様が変更となる場合がございます。

取扱説明書:PDF

REV.4.1.0.0 (2016.2.12 更新)

製品概略

製品型名 直付仕様 HSB7144F     販売終了予定
ソケット仕様 HSB7144F-S  販売終了予定

搭載マイコン

SH7144グループ  :HD64F7144F50V  パッケージ FP-112B

メモリ ROM:256KB  RAM:8KB
ボード電源電圧 DC3.3V

搭載クロック

9.8304MHz

リセットIC 型名 RNA51957BFP (ルネサス エレクトロニクス社製、又は同等品)

外寸

90.17×139.7mm(突起部含まず)

実装ソケット

(ソケット仕様のみ)

型名  IC149-112-142-B5(山一電機社製)
製品内容

・マイコンボード

・DC電源ケーブル(2Pコネクタ片側圧着済み 30cm) 1本

・回路図

 販売終了予定…在庫なくなり次第販売終了いたします

別売 ACアダプタ+3.3V\1,980(税別\1,800)   その他オプション品はこちら
