 SH70865マイコン搭載ボード

HSB70865F

直付仕様価格

別途お問い合わせください (税別-)

ソケット仕様価格

別途お問い合わせください (税別-)

特徴  RoHS対応製品 販売終了予定

◆ ルネサス エレクトロニクス社製フラッシュメモリ内蔵マイコンを実装

FLASHインタフェース搭載

デバッグインタフェース H-UDI(14P)、AUD(36P)は
  ルネサス エレクトロニクス
社製E10A-USBで動作確認済み

◆ I/O・CPU拡張コネクタ実装

評価用LED8つ搭載

評価用押しボタンスイッチ4つ搭載

◆ ソケット仕様にも対応※

◆ 回路図添付

ICEによってはソケットの仕様が変更になる場合がございますので、ご確認の上ご注文願います。また、ICEによってはコネクタ等に干渉する場合がございますのでご注意下さい。

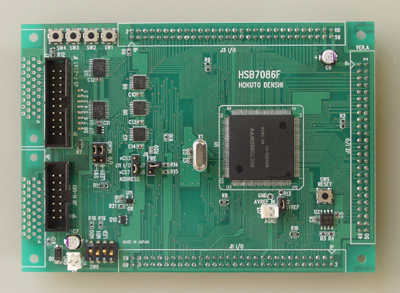

拡大写真はこちら

基板バージョンは実際とは異なる場合がございます。
また、機能向上の為、仕様が変更となる場合がございます。

取扱説明書:PDF

REV.4.0.0.0 (2014.5.19 更新)

製品概略

製品型名 直付仕様 HSB70865F  販売終了予定
ソケット仕様 HSB70865F-S 販売終了予定

搭載マイコン

SH7080グループ  SH7086:R5F70865AN80FPV*

パッケージ LQFP2424-176  (FP-176EV)

メモリ ROM:512KB  RAM:32KB
ボード電源電圧 DC5V

搭載クロック

10MHz

リセットIC 型名 RNA51957BFP (ルネサス エレクトロニクス社製、又は同等品)

外寸

92.46×131.06mm(突起部含まず)

実装ソケット

(ソケット仕様のみ)

型名  NQPACK176SD(東京エレテック社製)

製品内容

・マイコンボード

・DC電源ケーブル(2Pコネクタ片側圧着済み 30cm:SMK) 1本
・回路図



2014年5月19日より取扱説明書はダウンロード版になりました
右上「取扱説明書:PDF」よりダウンロード(保存)してご利用下さい
(拡充や訂正のため内容は不定期に更新される事があります)

 販売終了予定…在庫なくなり次第販売終了いたします

*マイコンの入手状況によりDバージョンになる場合がございます



 別売 ACアダプタ+5V:\1,980(税別\1,800)  その他オプション品はこちら
