ルネサス エレクトロニクス社製 H8/38024F・H8/38086RF搭載  低消費ボード開発に最適

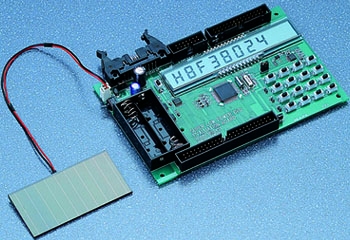

スーパーローパワーキット38024F

直付仕様価格                 ソケット仕様価格

\28,000+消費税    \48,000+消費税

特徴

LCD機能搭載

大型LCD、マトリックスキー・温度センサを実装

付属ソーラーパネルで動作可能

書込みデバッグインタフェース(14P)でLILAC-T又はE7・E8で利用可能

FLASHインタフェース(20P):オンボードプログラマで書込み可能

ソケット仕様対応可能

回路図添付

ソケット仕様製品名は型名後に「-S」を付記します



FLASH インタフェース・デバッグインタフェース(20P)

【CD内容】

ソフト・デモソフト  HKT Cコンパイラ・アセンブラ 内蔵ROM書込みソフト

スーパーローパワーキット38024F バージョン1.0.2迄をご利用のUSER様へ

RESET処理がBATファイルの内容と不一致です。reset.src及びdemo.cファイルを
一部変更しました。

「calcフォルダ」を差し換えてご利用下さい。 ⇒ calc.zip

※このフォルダ内のBATは、ご利用環境に応じたパスへ変更して下さい



・基板バージョンは実際とは異なる場合がございます。
また、機能向上の為、仕様が変更となる場合がございます。

詳細資料 PDF



仕様概略

実装マイコン

H8/38024F(HD64F38024W)  内蔵ROM:32KB 内蔵RAM:1KB

マイコン直付け価格

ソケット仕様価格

\28,000+消費税

\48,000+消費税ソケット仕様型名は型名後に「-S」を付記

クロック

4.194304MHz サブクロック32.768KHz

LCD

7セグメント8桁 文字高10mm 記号12種( A V ℃ KHz rpm hPa + - × ÷ kg :)

I/Oスイッチ マトリックスキー 16個
温度センサ S8100B
インタフェース

・FLASH   20P

デバッグ  14P

・I/O  50P、30P

電源

単4形乾電池2個 又は 3.3V

消費電流実測値:ボード単体・アクティブ高速モード2.6mA・ボード単体・サブアクティブモード25μA

ボード寸法 139.7×90.17mm
製品内容

マイコンボード HSB8F38024ST

・付属ソフトCD

・DC電源ケーブル

・専用RS232Cケーブル

・専用RS232C変換ボード

・ソーラーパネル

・取扱説明書

・回路図

別売 ACアダプタ+3.3V:\1,800+消費税

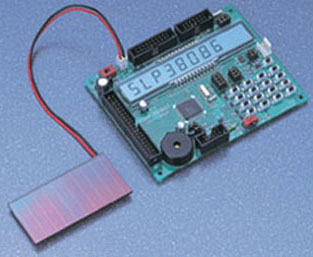

スーパーローパワーキット38086F

直付仕様価格                 ソケット仕様価格

\30,000+消費税    \50,000+消費税

特徴

LCD機能搭載

大型LCD、マトリックスキー・温度センサを実装

付属ソーラーパネルで動作可能

書込みデバッグインタフェース(14P)でLILAC-T又はE7・E8で利用可能

FLASHインタフェース(20P):オンボードプログラマで書込み可能

ソケット仕様対応可能

回路図添付

ソケット仕様製品名は型名後に「-S」を付記します

FLASH インタフェース・デバッグインタフェース(20P)

【CD内容】

ソフト・デモソフト  HKT Cコンパイラ・アセンブラ 内蔵ROM書込みソフト



・基板バージョンは実際とは異なる場合がございます。
また、機能向上の為、仕様が変更となる場合がございます。

詳細資料PDF



仕様概略

実装マイコン

H8/38086RF(HD64F38086RW)  内蔵ROM:48KB 内蔵RAM:2KB

マイコン直付け価格

ソケット仕様価格

\30,000+消費税

\50,000+消費税ソケット仕様型名は型名後に「-S」を付記

クロック

4.194304MHz サブクロック32.768KHz

EEPROM HN58X2416TI(ルネサス エレクトロニクス)IIC対応2KB(2k×8bit)
LCD

7セグメント8桁 文字高10mm 記号12種( A V ℃ KHz rpm hPa + - × ÷ kg :)

IrDA RPM872(Rohm)未実装 未実装用回路です
I/Oスイッチ マトリックスキー 16個
温度センサ S8100B
インタフェー

・FLASH   20P

デバッグ  14P

IIC I/F  4P

・I/O  50P、30P

電源

単4形乾電池2個 又は 3.3V

消費電流実測値:ボード単体・アクティブ高速モード7.7mA・ボード単体・サブアクティブモード890μA

ボード寸法 114.3×90.17mm
製品内容

マイコンボード:HSB8F38086ST

・付属ソフトCD

・DC電源ケーブル

・専用通信ケーブル*1

・専用RS232Cケーブル

・専用RS232C変換ボード

・ソーラーパネル

・取扱説明書

・回路図

*1 専用通信ケーブルは長さが1.5mから50cmに仕様が変更となっております(2011年9月12日以降)

別売 ACアダプタ+3.3V:\1,800+消費税




38024LCDユニット

価格

\5,000+消費税*1

特徴

LCD機能搭載

コマンド入力によるキャラクタ表示がすぐに可能なプログラム書込み済み

7セグメント8桁LCDを実装した組込タイプH8/38024F搭載ボード

回路図添付

*1 お支払金額、税別10,000円未満の場合は送料(荷具運送経費)\1,000+消費税がかかります


マイコン H8/38024F(HD64F38024W)
LCD 7セグメント8桁 文字高:10mm  記号:12種
FLASHインタフェース 10P

書換えはスーパーローパワーキット38024F環境を使用

I/O 未使用I/Oスルーホールパターンでユーザ解放
寸法 99×38.1mm
電源

3.3V消費電流実測値

アクティブ高速モード2.6mA・サブアクティブモード25μA

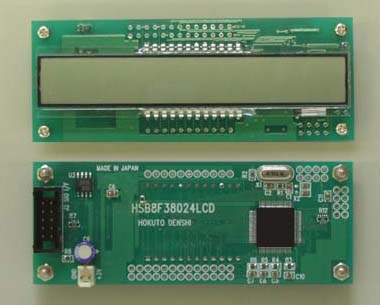

    上:LCD実装面 下:マイコン実装面

・基板バージョンは実際とは異なる場合がございます。
また、機能向上の為、仕様が変更となる場合がございます。

取扱説明書PDF
