Debugger <デバッガ>

ルネサス エレクトロニクス社製
H8/3048F-ONE
TinySuper Low Power
シリーズ対応デバッガ

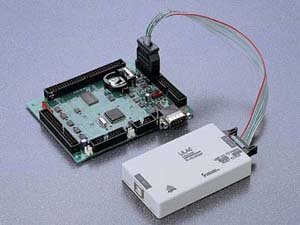

LILAC-T
(ライラック・ティー)

価格

\49,800+消費税

特徴

H8/3048F-ONEとTiny・SuperLowPowerシリーズをCソースコードデバッグ

本体は小型、軽量  最高動作周波数で実機上デバッグが可能

PCインタフェースはUSBを採用 シリーズBコネクタ

 PCに接続するUSBケーブルは市販品をご用意下さい

別売ケーブル】

LILAC用14-20Pケーブル\3,000+消費税

H8/3048F-ONEご使用時 14P⇔20Pケーブルが必要 ⇒ 結線図

最新デバッグソフトバージョンアップ履歴ページへ】

最新デバッグソフト】

LLT.exe (Version 1.4.5)

製品内容

・本体

・CDデバッグソフト、チュートリアル、デモ収録

・ターゲット接続ケーブル(14P)

・取扱説明書

マイコンボードは付属していません

取扱説明書:PDF

REV.3.1.0.0   (2014.3.31更新)



仕様概略

対応マイコン

H8/3048F-ONE H8/36049F H8/36012F H8/36014F H8/36037F H8/36057F

H8/3664F H8/3664N H8/3672F H8/3670F H8/3694F H8/3684F H8/3687F

H8/38004F H8/38024F

PCインタフェース

USB(シリーズBコネクタ)

本体電源 USBポート(消費電流300mA)
本体ケース寸法 95×58×18mm
ファイル形式 ABSファイル(SYSROF・ELF/DWARF2)*ルネサスデバイス製HEW準拠
動作環境 Windows98・98SE・Me・2000・XP日本語版
機能内容

・ソフトウェアブレークポイントの設定

・分岐トレース

・メモリ内容の表示、変更

・I/Oレジスタの表示、変更

・C言語変数のWatch

・ステップ実行

・ROMの書込み

【参考回路図の訂正とお詫び】

 LILAC-T参考回路図の次の記載に誤りがございました。 ご迷惑をお掛け致しましたことを心よりお詫び申し上げます。

<該当マイコン>

H8/38024FH8/38004F



<訂正内容>

P87= 誤P34 正P33

P85= 誤P33 正P34    参考回路図は最新の取扱説明書にてご確認下さい。

バージョンアップのご案内
