CANスタータキットRX630

製品型名と価格は採用マイコンボードによって変わります

製品型名一覧表をご参照下さい

特徴

CAN搭載製品 USB搭載製品 RoHS対応製品

CAN開発に必要なものが揃っているキット



■ 開発に役立つソフトウェア下記2種とCAN入門テキストが付属

-シリアルHEWモニタ

-CANサンプルプログラムソース

■ 回路図添付

■ 採用マイコンボード

下記よりお選び下さい

HSBRX630P  (RX630:100ピン)

HSBRX630B  (RX630:144ピン)

HSBRX630C  (RX630:176ピン)

  仕様についてはマイコンボードの詳細ページをご確認下さい



拡大写真はこちら

製品画像はCANスタータキットRX630Bです。
・基板バージョンは実際とは異なる場合がございます。また、
機能向上の為、仕様が変更となる場合がございます。

取扱説明書:PDF

REV.1.1.0.0 (2017.6.9 更新)

CANスタータキットカタログ:PDF

CANオールインワンセットカタログ:PDF

製品概略

製品型名 製品型名一覧表をご覧下さい

採用マイコンボード

 採用マイコンボードの仕様は各「マイコンボード製品概略」をご覧下さい

HSBRX630P詳細ページ

HSBRX630B詳細ページ

HSBRX630C詳細ページ



製品内容

<ボード単体共通付属品>

HSBRX630P, HSBRX630B

・マイコンボード (HSBRX630P, HSBRX630Bのいずれか1台 )

・DC電源ケーブル(2Pコネクタ片側圧着済み約30cm : SMK)1本

・4P通信ケーブル(CAN用 コネクタ片側圧着済み約50cm : SMK)1〜3本*1

・回路図



HSBRX630C

・マイコンボード (HSBRX630C)

・DC電源ケーブル(2Pコネクタ片側圧着済み約30cm : JAE)1本

・4P通信ケーブル(CAN用 コネクタ片側圧着済み約50cm : JAE)3本

・回路図



<キット専用付属品>

・CANハブボード(実装コネクタ:JST社製)

・CAN通信ケーブル(4P両側圧着3線 実装コネクタ:片側SMK社製又はJAE社製、片側JST社製)1本
・USBシリアル変換ボード 1枚
・USBケーブル(A - MINI-B) 1本

・付属CD*2

*1 CANインタフェース実装コネクタ数によって変わります

*2 シリアルHEWモニタ,CANサンプルプログラムソース, CAN入門テキスト,  取扱説明書(PDF)を収録しています

マイコンボード単体の取扱説明書につきましては、各種マイコンボードの製品詳細ページよりご入手ください。

製品型名一覧表

製品型名

マイコン
搭載種別
価格 採用マイコンボード

搭載マイコン

38Pオプション
コネクタ
マイコン
ピン数
マイコン型番*3 ROM

E2データ

フラッシュ

RAM
CANスタータキットRX630P 直付 \25,500
+
消費税
HSBRX630P
(
R5F5630EDDFP)
100 R5F5630EDDFP 2MB 32KB 128KB -
CANスタータキットRX630B \28,300
+
消費税
HSBRX630B
(
R5F5630EDDFB)
144 R5F5630EDDFB 2MB 32KB 128KB なし
CANスタータキットRX630B-38P \31,300
+
消費税
HSBRX630B-38P
(
R5F5630EDDFB)
あり
CANスタータキットRX630C \28,500
+
消費税
HSBRX630C
(
R5F5630EDDFC)
176 R5F5630EDDFC 2MB 32KB 128KB なし
CANスタータキットRX630C-38P \31,500
+
消費税
HSBRX630C-38P
(
R5F5630EDDFC)
あり
CANスタータキットRX630P-S ソケット \65,500
+
消費税
HSBRX630P-S
(
R5F5630EDDFP)
100 R5F5630EDDFP 2MB 32KB 128KB -
CANスタータキットRX630B-S \68,300
+
消費税
HSBRX630B-S
(
R5F5630EDDFB)
144 R5F5630EDDFB 2MB 32KB 128KB なし
CANスタータキットRX630B-38P-S \71,300
+
消費税
HSBRX630B-38P-S
(
R5F5630EDDFB)
あり
CANスタータキットRX630C-S \80,500
+
消費税
HSBRX630C-S
(
R5F5630EDDFC)
176 R5F5630EDDFC 2MB 32KB 128KB なし
CANスタータキットRX630C-38P-S \83,500
+
消費税
HSBRX630C-38P-S
(
R5F5630EDDFC)
あり

*3 標準搭載マイコン以外の搭載可能マイコンをご希望の場合は別途お問合せ下さい

別売  ACアダプタ+5V:\1,800+消費税     その他オプション品はこちら

マイコンボード購入時期により実装コネクタが異なります。お手元のマイコンボード実装コネクタ形状をご確認の上お求め下さい。

コネクタ形状は「実装コネクタ変更のご案内ページ」をご参照下さい。



-付属CDについて-

 シリアルHEWモニタとは

付属のUSBシリアル変換ボードを接続するだけでルネサス統合開発環境HEWを用いて操作可能な無償のデバッグ環境です。

イメージはこちら

 サンプルプログラム内容

CANスタータキットRXシリーズ同士のCAN通信デモソフトを収録しています。
評価用スイッチで相互のLED点灯が確認可能です。

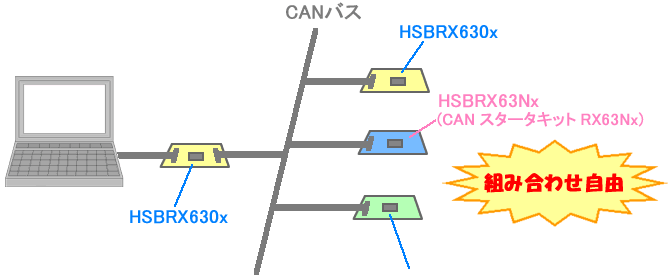

 構成例

                             その他CAN搭載マイコンボード

※通信相手のボードは別途必要枚数ご用意下さい。

※CANハブボードはJST社製コネクタ実装品を付属しています。 通信相手のボードCAN用コネクタの種類にご注意下さい。





CANスタータキットRX63N
(RX631)詳細ページへ



その他CAN搭載マイコンボード
詳細ページへ



マルチネットワークボードシリーズ

開発環境セット詳細ページへ


マルチネットワークボードのデモプログラムソースは開発環境セット付属CDに収録されております

その他CAN搭載マイコンボードはこちら / その他USB機能搭載マイコンボードはこちら
