RX23E-B(100ピン)グループマイコン搭載ボード

HSBRX23E-B100

直付仕様価格

\20,900 (税別\19,000)

特徴 　CAN機能搭載製品    RoHS対応製品

◆ ルネサス エレクトロニクス社製RX23E-B(QFP-100ピン)を実装

◆ エミュレータインタフェース(14P)搭載(E1/E20/E2/E2Lite向け)

◆ CANインタフェース(4P) トランシーバIC実装

◆ 評価用LED(1つ)搭載

◆ 評価用プッシュスイッチ(1つ)搭載

◆ モード選択ジャンパ搭載

◆ リセットスイッチ搭載

◆ 8MHz水晶振動子搭載

◆ 別売LCDボードでセグメントLCDの制御評価が可能

◆ CAN開発向けキットに対応

　　　−CANスタータキットRX/RA、CANスタータキットSmartRX

◆ 回路図添付



拡大写真はこちら

基板バージョンは実際とは異なる場合がございます。
また、機能向上の為、仕様が変更となる場合がございます。



ダウンロード

・取扱説明書：　PDF　　REV.1.0.0.0

・Smart Configurator用BDFファイル：　BDF

上記よりダウンロード（保存）してご利用下さい 。(拡充や訂正のため内容は不定期に更新される事があります）

製品概略

製品型名 HSBRX23E-B100

搭載マイコン

 R5F523E6LGFP   RX23E-Bグループ(100ピン)　パッケージ　PLQP0100KB-B
メモリ Code Flash：256KB　RAM：32KB　Data Flash：8KB
ボード電源電圧 DC1.8〜5V

搭載クロック

 メインクロック：8MHz　(マイコン最高動作周波数：32MHz）
CANトランシーバIC 型名　TJA1044　（NXP社製、又は同等品）

ボード外寸

 82.0×60.0mm(突起部含まず）
製品内容

・マイコンボード

・DC電源ケーブル(2Pコネクタ片側圧着済み 30cm : JST） 1本
・CAN通信ケーブル(4Pコネクタ片側圧着済み 50cm : JST） 1本

・回路図

別売　ACアダプタ+5V(JST)：\1,980(税別\1,800） その他オプション品はこちら　その他CAN搭載製品はこちら



HSBRX23E-B100向けオプション セグメントLCDボード

HSBRX23E-B100_LCD

直付仕様価格

\7,150 (税別\6,500)

特徴 　 RoHS対応製品

◆ VM878-DP(16 セグメント×8 桁)表示器を搭載

◆ 4本のCOM端子32本のSEG端子で制御

◆ 抵抗分割、容量分割、内部昇圧回路向けジャンパ搭載

◆ 回路図添付

別売マイコンボード：HSBRX23E-B100 と組み合わせてご利用ください

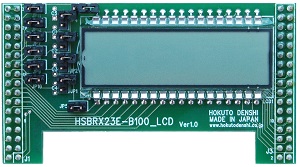

HSBRX23E-B100_LCD

拡大写真はこちら

基板バージョンは実際とは異なる場合がございます。
また、機能向上の為、仕様が変更となる場合がございます。

ダウンロード

・取扱説明書：　PDF　　REV.1.0.0.0

上記よりダウンロード（保存）してご利用下さい 。(拡充や訂正のため内容は不定期に更新される事があります）

製品概略

製品型名 HSBRX23E-B100_LCD
搭載LCD VIM-878-DP-RC-S-HV　（Varitoronics 社製）

ボード外寸

 80.0×44.0mm(突起部含まず）
製品内容

・LCDボード

・ピンヘッダ(2列40ピン)*1　1本
・回路図
*1 ピンヘッダは、組み合わせて使用するマイコンボード：HSBRX23E-B100 の J1, J3(それぞれ2列17ピン)に実装(半田付け)してご利用ください。

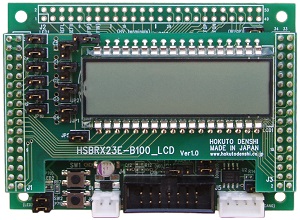

HSBRX23E-B100との接続イメージ

HSBRX23E-B100　は別途ご用意ください
