RL78/F24(100ピン)グループマイコン搭載　 LIN・CAN評価キット

LIN・CANスタータキット RL78/F24

直付仕様価格

\32,450 (税別\29,500)

ソケット仕様価格

\76,450 (税別\69,500)

特徴

■LIN(2ch)搭載,1枚のボードで通信の物理層の動作を含めた評価が可能

■CAN(1ch)搭載,CAN-FD対応

（通信の物理層を評価する際は,通信相手となる対向機を別途ご用意ください）

■LIN・CANサンプルプログラム収録

■ソケット仕様にも対応

■回路図添付

　基板バージョンは実際とは異なる場合がございます。
また、機能向上の為、仕様が変更となる場合がございます。

ダウンロード

・取扱説明書

：　PDF　　REV.1.0.0.0

・マイコンボード取扱説明書

：　PDF　　REV.1.0.0.0

・RS-CANFD_Lite ソフトウェア編

：　PDF　　REV.1.0.1.0　(2024.4.4 更新)

・LINソフトウェア編

：　PDF　　REV.1.0.0.0

上記よりダウンロード（保存）してご利用下さい。（拡充や訂正のため内容は不定期に更新される事があります）

製品概略

製品型名直付仕様 LIN・CANスタータキット RL78/F24

ソケット仕様
LIN・CANスタータキット RL78/F24-S

搭載マイコン
RL78/F24グループ　100ピン：R7F124FPJ4AFB-C（PLQP0100KE-A）

メモリ

Code Flash：256KB　Data Flash：16KB　RAM：24KB

クロックメインクロック：8MHz　サブクロック：32.768kHz　（マイコン最大動作周波数：40MHz）

CANトランシーバ型名　TJA1044　（NXP社製、又は同等品）

LINトランシーバ型名　SN65HVDA100　(TI社製)　又は　TJA1021　(NXP社製)　又は同等品

ボード電源電圧 2.7～5V

LIN電源電圧 9～18V

実装ソケット（ソケット仕様のみ）型名　NQPACK100SD-ND 　（東京エレテック社製）

CD内容サンプルプログラム　取扱説明書　ソフトウェアマニュアル

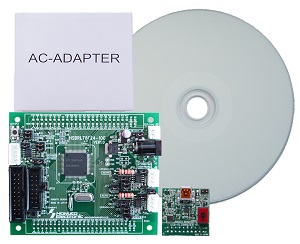

製品内容
・マイコンボード：HSBRL78F24-100　1枚

・USB-RL78WRITER基板　1枚

・USBケーブル(USB-A - miniB) 1本

・DC電源ケーブル（2Pコネクタ片側圧着済み 30cm：JST）　1本

・CAN通信ケーブル（4Pコネクタ片側圧着済 50cm：JST）　1本

・LIN通信ケーブル（3Pコネクタ片側圧着済 150cm：JST）　2本

・CAN通信ケーブル（4Pコネクタ両側圧着済 20cm：JST）　1本

・LIN通信ケーブル（3Pコネクタ両側圧着済 20cm：JST）　1本

・ACアダプタ　1個

・回路図　1部

・サンプルプログラムCD　1枚
