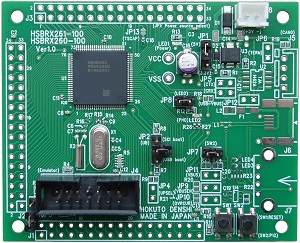

RX260(100ピン)グループマイコン搭載ボード

HSBRX260-100

直付仕様価格
\14,300 (税別\13,000)

◆ ルネサスエレクトロニクス社製RX260(100ピン)を搭載

◆ エミュレータインタフェース(14P)(E2,E2Lite向け)搭載

◆ 3.3V 電源レギュレータ搭載

◆ 評価用LED(1つ)搭載

◆ 評価用プッシュスイッチ(1つ), モード選択ジャンパ搭載, リセットスイッチ搭載

◆ 8MHz 水晶振動子, 32.768kHz RTC向けサブクロック搭載

◆ 幅広い電源電圧対応(1.6～5V)で, 柔軟な電源設計が可能

◆ 回路図添付

ダウンロード

・取扱説明書

REV.1.0.1.0

上記よりダウンロード（保存）してご利用下さい。（拡充や訂正のため内容は不定期に更新される事があります）

製品型名	HSBRX260-100
搭載マイコン	RX260グループ　100ピン：R5F52608AGFP（PLQP0100KB-B）
メモリ	Code Flash：512KB　RAM：128KB　Data Flash：8KB
搭載クロック	メインクロック：8MHz　　サブクロック：32.768kHz （マイコン最大動作周波数：64MHz）
ボード電源電圧*1	1.6～5V*2
ボード外寸	76.0 × 62.0 mm（突起部含まず）
製品内容	・マイコンボード・DC電源ケーブル（2Pコネクタ片側圧着済み 30cm : JST） 1本・回路図

*1 DC電源コネクタからの電源供給には、別売 ACアダプタ+5V(JST)：\1,980（税別\1,800）
　 ACアダプタ+3.3V(JST)：\1,980（税別\1,800）がご利用いただけます。

*2 ボード搭載レギュレータ使用時：3.5～5V

※記載内容は、性能や安全性の向上を目的に予告無しに変更することがあります。写真は実物と異なる場合もありますので、ご了承ください。
