RX130(80ピン)向けタッチキー評価キット
|
RX130タッチキー評価キット
|
|
価格
\33,770
(税別\30,700)
|
特徴
■ RX130(80ピン)向けのタッチキーを評価
■ タッチキー基板「自己容量タイプ」及び「相互容量タイプ(マトリックスキーを構成)」を使用して, すぐにタッチキーアプリケーション開発が可能
■ キャラクタタイプLCDでタッチ動作の確認が可能
■ 静電容量式タッチセンサ機能を搭載
■ サンプルプログラムCD付属
■ エミュレータインタフェース(14P)(E1,E20,E2,E2Lite向け)搭載
■ リセットスイッチ搭載
■ 8MHz 水晶振動子, 32.768kHz RTC向けサブクロック搭載
■ 回路図添付
|

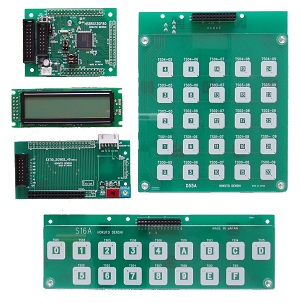

拡大写真

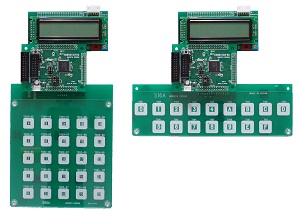

【組立イメージ】
|
ダウンロード
| ・取扱説明書 |
|
|
| ハードウェア編 |
：PDF |
REV.1.2.1.0 （2023.8.3 更新） |
| ソフトウェア編 |
：PDF |
REV.1.1.0.0 （2018.4.26 更新） |
上記よりダウンロード（保存）してご利用下さい。（拡充や訂正のため内容は不定期に更新される事があります）
|
|
製品概略
| 製品型名 |
RX130タッチキー評価キット |
| 搭載マイコン |
RX130グループ 80ピン：R5F51305ADFN（PLQP0080KB-B） |
| メモリ |
ROM：128KB RAM：16KB E2データフラッシュ：8KB |
| 搭載クロック |
メインクロック：8MHz サブクロック：32.768kHz
（マイコン最大動作周波数：32MHz） |
| ボード電源電圧*1 |
3～5V |
| 製品内容 |
・マイコンボード（HSBRX130F80:J1,J3ピンヘッダ実装済み）
・自己容量タッチキー基板
・相互容量タッチキー基板
・LCD接続基板
・キャラクタタイプLCD
・DC電源ケーブル（2Pコネクタ片側圧着済み 30cm : JST） 1本
・サンプルプログラムCD
・回路図 |
*1 DC電源コネクタからの電源供給には、別売 ACアダプタ+5V(JST)：\1,980（税別\1,800）
ACアダプタ+3.3V(JST)：\1,980（税別\1,800）がご利用いただけます。
|
すでにマイコンボードをお持ちのお客さま向け
| 製品型名 |
RX130タッチキー評価I/Oキット |
| 価格 |
\24,200（税別\22,000） |
| 製品内容 |
・自己容量タッチキー基板
・相互容量タッチキー基板
・LCD接続基板
・キャラクタタイプLCD
・ピンヘッダ*2
・サンプルプログラムCD |
*2 適宜カットの上、お手元のHSBRX130F80の J1・J3に半田付けしてご利用ください。
|
関連・オプション品
|
USB-ADAPTER-RX14
SCI通信、プログラムの書き込み
|
USB-1S(JST)
UART通信に
|
|
|
|
|
RX130(80ピン)グループマイコン搭載ボード
|
HSBRX130F80
|
|
直付仕様価格
\10,120
(税別\9,200)
|
特徴
◆ ルネサスエレクトロニクス社製RX130(80ピン)を搭載
◆ エミュレータインタフェース(14P)(E1,E20,E2,E2Lite向け)搭載
◆ フラッシュインタフェース(20P)(FM-ONE向け)搭載
◆ リセットスイッチ搭載
◆ 8MHz 水晶振動子, 32.768kHz RTC向けサブクロック搭載
◆ 回路図添付
|
拡大写真
|
ダウンロード
| ・取扱説明書 |
：PDF |
REV.1.0.2.0 （2023.8.3 更新） |
| ・Smart Configurator用BDFファイル |
：BDF |
上記よりダウンロード（保存）してご利用下さい。（拡充や訂正のため内容は不定期に更新される事があります）
|
|
製品概略
| 製品型名 |
HSBRX130F80 |
| 搭載マイコン |
RX130グループ 80ピン：R5F51305ADFN（PLQP0080KB-B） |
| メモリ |
ROM：128KB RAM：16KB E2データフラッシュ：8KB |
| 搭載クロック |
メインクロック：8MHz サブクロック：32.768kHz
（マイコン最大動作周波数：32MHz） |
| ボード電源電圧*3 |
1.8～5V |
| ボード外寸 |
71.3 × 52.2 mm（突起部含まず） |
| 製品内容 |
・マイコンボード
・DC電源ケーブル（2Pコネクタ片側圧着済み 30cm : JST） 1本
・回路図 |
*3 DC電源コネクタからの電源供給には、別売 ACアダプタ+5V(JST)：\1,980（税別\1,800）
ACアダプタ+3.3V(JST)：\1,980（税別\1,800）がご利用いただけます。
|
関連・オプション品
|
USB-ADAPTER-RX14
SCI通信、プログラムの書き込み
|
RX130タッチキー評価I/Oキット
タッチキーの評価・開発キット
|
|
|
