RA6T3(64ピン)グループマイコン搭載ボード

HSBRA6T3F64シリーズ

直付仕様価格
\14,300 (税別\13,000)

20P直付仕様価格
\16,500 (税別\15,000)

特徴 USB機能搭載製品 CAN搭載製品 RoHS対応製品

◆ ルネサスエレクトロニクス社製RA6T3(64ピン)を搭載

◆ エミュレータインタフェース(1.27mmピッチ20P)(E2/E2Lite向け)搭載可能*1

◆ エミュレータインタフェース(14P)(E2/E2Lite,FM-ONE*2向け)搭載

◆ CAN FDインタフェース(4P) CANトランシーバIC搭載

◆ USB Functionインタフェース(USB Mini-Bコネクタ)搭載

◆ 評価用LED(1つ)搭載

◆ 評価用スイッチ(1つ),リセットスイッチ搭載

◆ 24MHz 水晶振動子, 32.768kHz サブクロック搭載

◆ CAN開発向けキットに対応
 -CANスタータキットRX/RACANスタータキットSmartRX

◆ ブラシレスモータ制御学習キットに対応
 -ブラシレスモータスタータキット(RA6T3)

◆ 回路図添付

*1 追加オプション HSBRA6T3F64は非搭載、HSBRA6T3F64-20Pは搭載

*2 FM-ONEご利用には、別売 変換基板 20-14Pin RAが必要




拡大写真

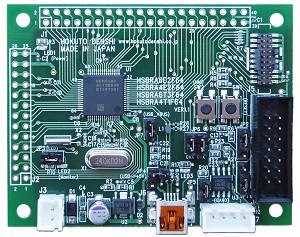

写真は、HSBRA6T3F64-20P(20Pオプション付き)

ダウンロード

・取扱説明書 PDF REV.1.0.1.0 (2023.8.23 更新)

上記よりダウンロード(保存)してご利用下さい。(拡充や訂正のため内容は不定期に更新される事があります)

製品概略

製品型名 直付仕様 HSBRA6T3F64
20Pオプション付 直付仕様 HSBRA6T3F64-20P
搭載マイコン RA6T3グループ  64ピン:R7FA6T3BB3CFM(PLQP0064KB-C)
メモリ コードフラッシュ:256KB  RAM:40KB  データフラッシュ:4KB
搭載クロック メインクロック:24MHz  サブクロック:32.768kHz
(マイコン最大動作周波数:200MHz)
エミュレータインタフェース HSBRA6T3F64: (J5 1.27mm ピッチ20P コネクタ未実装)
HSBRA6T3F64-20P:(J5 1.27mm ピッチ20P コネクタ実装済)
HSBRA6T3F64, HSBRA6T3F64-20P:(J4 14P コネクタ実装済)
CANトランシーバIC 型名 TJA1044 (NXP社製、又は同等品)
ボード電源電圧*3 5V
ボード外寸 70.0 × 55.0 mm(突起部含まず)
製品内容 ・マイコンボード
・DC電源ケーブル(2Pコネクタ片側圧着済み 30cm : JST) 1本
・CAN通信ケーブル(4Pコネクタ片側圧着済み 50cm : JST) 1本
・回路図

*3 DC電源コネクタからの電源供給には、別売 ACアダプタ+5V(JST):\1,980(税別\1,800)がご利用いただけます

関連・オプション品

USB-ADAPTER-RX14

SCI通信、プログラムの書き込み

CANドライバボード

CAN機能の拡張

CANスタータキットRX/RA

CAN通信の評価・学習キット

CANスタータキットSmartRX

CAN通信の評価・学習キット
RX231搭載対向機付き

ブラシレスモータスタータキット(RA6T3)

ブラシレスモータ制御学習キット
