RA4L1(100ピン)グループマイコン搭載ボード

HSBRA4L1F100シリーズ

直付仕様価格
\14,300 (税別\13,000)

20P直付仕様価格
\16,500 (税別\15,000)

特徴 USB機能搭載製品 USB(ホスト)搭載製品 CAN搭載製品 RoHS対応製品

◆ ルネサスエレクトロニクス社製RA4L1(100ピン)を搭載

◆ エミュレータインタフェース(1.27mmピッチ20P)(E2/E2Lite向け)搭載可能*1

◆ エミュレータインタフェース(14P)(E2/E2Lite向け)搭載

◆ CAN FDインタフェース(4P) CANトランシーバIC搭載

◆ USB Full-speed Functionインタフェース(USB Type-Cコネクタ)搭載

◆ USB Full-speed Hostインタフェース(USB Type-Aコネクタ)搭載

◆ 評価用LED(1つ)搭載

◆ 評価用スイッチ(1つ),リセットスイッチ搭載

◆ 8MHz 水晶振動子, 32.768kHz サブクロック搭載

◆ 回路図添付

*1 追加オプション HSBRA4L1F100は非搭載、HSBRA4L1F100-20Pは搭載




拡大写真

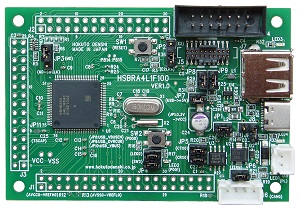

写真は、HSBRA4L1F100-20P(20Pオプション付)



ダウンロード

・取扱説明書 PDF REV.1.1.0.0 (2025.7.30 更新)

上記よりダウンロード(保存)してご利用下さい。(拡充や訂正のため内容は不定期に更新される事があります)

製品概略

製品型名 直付仕様 HSBRA4L1F100
20Pオプション付 直付仕様 HSBRA4L1F100-20P
搭載マイコン RA4L1グループ  100ピン:R7FA4L1BD4CFP(PLQP0100KB-B)
メモリ コードフラッシュ:512KB  RAM:64KB  データフラッシュ:8KB
搭載クロック メインクロック:8MHz  サブクロック:32.768kHz
(マイコン最大動作周波数:80MHz)
エミュレータインタフェース HSBRA4L1F100: (J5 1.27mm ピッチ20P コネクタ未実装)
HSBRA4L1F100-20P:(J5 1.27mm ピッチ20P コネクタ実装済)
HSBRA4L1F100, HSBRA4L1F100-20P:(J4 14P コネクタ実装済)
CANトランシーバIC 型名 TJA1044 (NXP社製、又は同等品)
ボード電源電圧*2 5V
ボード外寸 82.0 × 56.0 mm(突起部含まず)
製品内容 ・マイコンボード
・DC電源ケーブル(2Pコネクタ片側圧着済み 30cm : JST) 1本
・CAN通信ケーブル(4Pコネクタ片側圧着済み 50cm : JST) 1本
・回路図

*2 DC電源コネクタからの電源供給には、別売 ACアダプタ+5V(JST):\1,980(税別\1,800)がご利用いただけます

関連・オプション品

USB-ADAPTER-RX14

SCI通信、プログラムの書き込み

CANドライバボード

CAN機能の拡張
