RA2T1(48ピン)グループマイコン搭載ボード

HSBRA2T1F48シリーズ
直付仕様価格 \6,600 (税別\6,000)	20P直付仕様価格 \8,800 (税別\8,000)

◆ ルネサスエレクトロニクス社製RA2T1(48ピン)を搭載

◆ エミュレータインタフェース(1.27mmピッチ20P)(E2/E2Lite向け)搭載可能*1

◆ エミュレータインタフェース(14P)(E2/E2Lite向け)搭載

◆ 評価用LED(1つ)搭載

◆ 評価用スイッチ(1つ), リセットスイッチ搭載

◆ 20MHz 水晶振動子搭載

◆ 幅広い電源電圧対応(1.6～5.5V)で, 柔軟な電源設計が可能

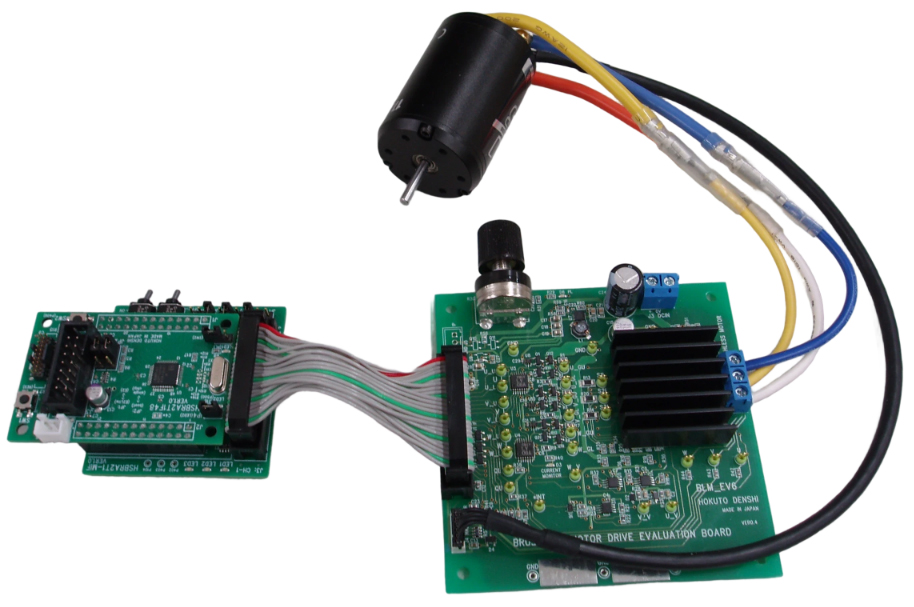

◆ ブラシレスモータ制御学習キットに対応
　－ブラシレスモータスタータキット(RA2T1)

◆ 回路図添付

*1　追加オプション　HSBRA2T1F48は非搭載、HSBRA2T1F48-20Pは搭載

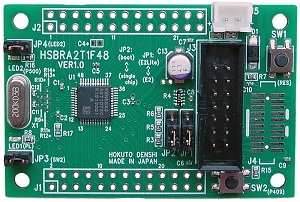

写真は直付仕様

ダウンロード

・取扱説明書

REV.1.0.0.0

上記よりダウンロード（保存）してご利用下さい。（拡充や訂正のため内容は不定期に更新される事があります）

製品型名	直付仕様	HSBRA2T1F48
	20Pオプション付直付仕様	HSBRA2T1F48-20P
搭載マイコン		RA2T1グループ　48ピン：R7FA2T1074CFL（PLQP0048KB-B）
メモリ		コードフラッシュ：64KB　　RAM：8KB　　データフラッシュ：2KB
搭載クロック		メインクロック：20MHz　　（マイコン最大動作周波数：64MHz）
エミュレータインタフェース		HSBRA2T1F48： J4 1.27mm ピッチ20P コネクタ未実装 HSBRA2T1F48-20P： J4 1.27mm ピッチ20P コネクタ実装済 HSBRA2T1F48, HSBRA2T1F48-20P： J3 14P コネクタ実装済
ボード電源電圧*2		1.6～5.5V
ボード外寸		60.0 × 40.0 mm（突起部含まず）
製品内容		・マイコンボード・DC電源ケーブル（2Pコネクタ片側圧着済み 30cm : JST） 1本・回路図

*2 DC電源コネクタからの電源供給には、別売 ACアダプタ+5V(JST)：\1,980（税別\1,800）
　 ACアダプタ+3.3V(JST)：\1,980（税別\1,800）がご利用いただけます

※記載内容は、性能や安全性の向上を目的に予告無しに変更することがあります。写真は実物と異なる場合もありますので、ご了承ください。
