特徴
◆ ルネサスエレクトロニクス社製RA2L2(64ピン)を搭載
◆ エミュレータインタフェース(1.27mmピッチ20P)(E2/E2Lite向け)搭載可能*1
◆ エミュレータインタフェース(14P)(E2/E2Lite向け)搭載
◆ CANインタフェース(4P) CANトランシーバIC搭載
◆ USB Functionインタフェース(USB Type-Cコネクタ)搭載
◆ 評価用LED(1つ)搭載
◆ 評価用プッシュスイッチ(1つ), リセットスイッチ搭載
◆ 20MHz 水晶振動子,32.768kHz サブクロック搭載
◆ CAN開発向けキットに対応
－CANスタータキットRX/RA, CANスタータキットSmartRX
◆ 回路図添付
*1 追加オプション HSBRA2L2F64は非搭載、HSBRA2L2F64-20Pは搭載

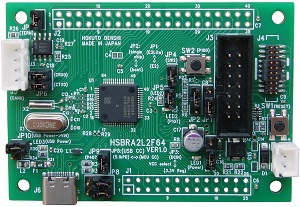

写真は20P直付仕様
){kind=link}
ダウンロード
上記よりダウンロード（保存）してご利用下さい。（拡充や訂正のため内容は不定期に更新される事があります） |
製品概略
| 製品型名 | 直付仕様 | HSBRA2L2F64 |
| 20Pオプション付 直付仕様 | HSBRA2L2F64-20P | |
| 搭載マイコン | RA2L2グループ 64ピン：R7FA2L2094CFM（PLQP0064KB-C） | |
| メモリ | コードフラッシュ：128KB RAM：16KB データフラッシュ：4KB | |
| 搭載クロック | メインクロック：20MHz サブクロック：32.768kHz （マイコン最大動作周波数：48MHz） |
|
| エミュレータインタフェース | HSBRA2L2F64： J4 1.27mm ピッチ20P コネクタ未実装 HSBRA2L2F64-20P： J4 1.27mm ピッチ20P コネクタ実装済 HSBRA2L2F64, HSBRA2L2F64-20P： J3 14P コネクタ実装済 |
|
| CANトランシーバIC | 型名 TJA1462AT （NXP社製、又は同等品） | |
| USBインタフェース | USB 2.0 FullSpeed対応（RA2L2内蔵） 1ch搭載（Function） USB Function： Type-Cコネクタ |
|
| ボード電源電圧*2 | 5V | |
| ボード外寸 | 74.0 × 52.0 mm（突起部含まず） | |
| 製品内容 | ・マイコンボード ・DC電源ケーブル（2Pコネクタ片側圧着済み 30cm : JST） 1本 ・CAN通信ケーブル（4Pコネクタ片側圧着済み 50cm : JST） 1本 ・回路図 |
|
*2 DC電源コネクタからの電源供給には、別売 ACアダプタ+5V(JST)：\1,980（税別\1,800）がご利用いただけます
関連・オプション品
USB-ADAPTER-RX14 SCI通信、プログラムの書き込み |
CANドライバボード CAN機能の拡張 |
CANスタータキットRX/RA CAN通信の評価・学習キット |
CANスタータキットSmartRX CAN通信の評価・学習キット |
