H8S/2367マイコン搭載ボード
|
HSB8S2367F
|
|
直付仕様価格
\27,500
(税別\25,000)
|
ソケット仕様価格
\71,500
(税別\65,000)
|
|
特徴
|
|
◆ルネサス エレクトロニクス社製フラッシュメモリ内蔵マイコンを実装
◆FLASHインタフェース搭載
◆H-UDIインタフェース（14P）搭載
ルネサス エレクトロニクス社製E10A-USBで動作確認済み
◆I/O・拡張バスコネクタ実装
◆評価用LED8つ搭載
◆評価用押しボタンスイッチ4つ搭載
◆ソケット仕様にも対応※
◆
回路図添付
※ICEによってはソケットの仕様が変更になる場合がございますので、ご確認の上ご注文願います。また、ICEによってはコネクタ等に干渉する場合がございますのでご注意下さい。
|
|

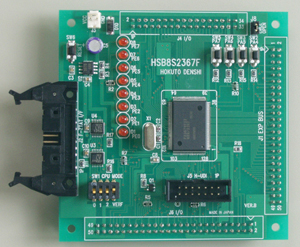

拡大写真はこちら
基板バージョンは実際とは異なる場合がございます。
また、機能向上の為、仕様が変更となる場合がございます。
|
|
製品概略
|
製品型名 |
直付仕様 |
HSB8S2367F
販売終了予定 |
|
ソケット仕様 |
HSB8S2367F-S
販売終了予定 |
|
搭載マイコン |
H8S/2368グループ
(H8S/2367) ：HD64F2367VF33
パッケージ PRQP0128KB-A
(FP-128BV)
|
|
メモリ |
ROM：384KB RAM：24KB |
|
ボード電源電圧 |
DC3.3V |
|
搭載クロック |
19.6608MHz
|
|
リセットIC |
型名 RNA51957BFP (ルネサス エレクトロニクス社製、又は同等品) |
|
外寸 |
91.44× 91.44mm
（突起部含まず） |
|
実装ソケット
（ソケット仕様のみ）
|
型名
NQPACK128RD（東京エレテック社製）
|
|
製品内容 |
・マイコンボード
・DC電源ケーブル（2Pコネクタ片側圧着済み
30ｃｍ）1本
・取扱説明書
・回路図
|
販売終了予定
…在庫がなくなり次第販売を終了いたします
別売
ACアダプタ+3.3V：\1,980（税別\1,800）
その他オプション品はこちら
|
