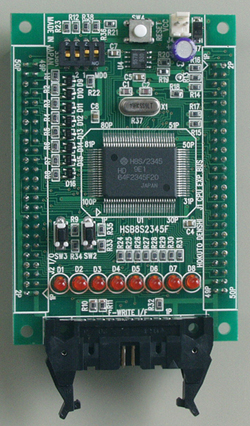

株式会社北斗電子製ルネサスエレクトロニクス H8S/2345グループ搭載評価ボード HSB8S2345F

　H8S/2345マイコン搭載ボード

HSB8S2345F

直付仕様価格

\27,500 (税別\25,000)

ソケット仕様価格

\49,500 (税別\45,000)

特徴　　　販売終了予定

◆ ルネサスエレクトロニクス社製フラッシュメモリ内蔵マイコンを実装

◆ FLASHインタフェース搭載

◆ I/O・拡張バスコネクタ実装

◆ ほぼ全ての端子がコネクタに接続

◆ 評価用LED8つ搭載

◆ 評価用押しボタンスイッチ2つを搭載

◆ ソケット仕様にも対応※

◆ 回路図添付

※ICEによってはソケットの仕様が変更になる場合がございますので、ご確認の上ご注文願います。また、ICEによってはコネクタ等に干渉する場合がございますのでご注意下さい。

基板バージョンは実際とは異なる場合がございます。
また、機能向上の為、仕様が変更となる場合がございます。

取扱説明書：準備中

製品概略　

製品型名	直付仕様	HSB8S2345F 　販売終了予定
	ソケット仕様	HSB8S2345F-S 　販売終了予定
搭載マイコン		H8S/2345グループ　：HD64F2345F20 パッケージ　PRQP0100JE-B (FP-100AV)
メモリ		ROM：128KB　　RAM：4KB
ボード電源電圧		DC5V
搭載クロック		19.6608MHz
リセットIC		型名　RNA51957BFP (ルネサスエレクトロニクス社製、又は同等品)
外寸		89× 61mm （突起部含まず）
実装ソケット（ソケット仕様のみ）		型名 IC149-KS-11113-1（山一電機社製）
製品内容		・マイコンボード・DC電源ケーブル（2Pコネクタ片側圧着済み 30ｃｍ）1本・取扱説明書・回路図

販売終了予定…在庫がなくなり次第販売終了予定品

別売 ACアダプタ+5V：\1,980（税別\1,800）その他オプション品はこちら
