H8S/2318,H8S/2319マイコン搭載ボード
|
HSB8S2318F
HSB8S2319EF（販売終了致しました） |
|
直付仕様価格
\27,500
(税別\25,000)
|
ソケット仕様価格
\49,500
(税別\45,000)
|
|
特徴
 HSB8S2319EFのみ対応
|
|
◆
ルネサス エレクトロニクス社製フラッシュメモリ内蔵マイコンを実装
◆
FLASHインタフェース搭載
◆ H-UDIインタフェース（14P）搭載
ルネサス エレクトロニクス社製E10A-USBで動作確認済み※1
◆
I/Oコネクタ・CPU拡張バスコネクタ実装
◆ 評価用LED8つ搭載
◆ 評価用押しボタンスイッチ4つ搭載
◆
ソケット仕様にも対応※2
◆
回路図添付
※1
H8S/2319のみオンチップエミュレーション対応
※2
ICEによってはソケットの仕様が変更になる場合がございますので、
ご確認の上ご注文願います。また、ICEによってはコネクタ等に干渉する場合がございますので ご注意下さい。 |
|

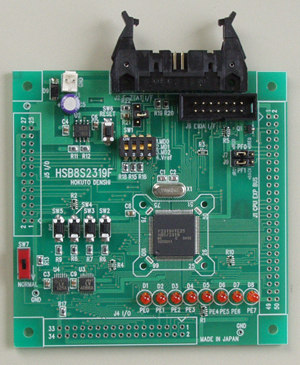

拡大写真はこちら
J1,
J4, J5のコネクタは実装されます
基板バージョンは実際とは異なる場合がございます。
また、機能向上の為、仕様が変更となる場合がございます。
|
|
製品概略
|
製品型名 |
「製品型名一覧表」をご覧下さい
|
|
搭載マイコン |
H8S/2319グループ
パッケージ PTQP0100KA-A
(TFP-100BV)
※マイコン型名は「製品型名一覧表」をご覧下さい
|
|
ボード電源電圧 |
DC3.3V |
|
搭載クロック |
19.6608MHz
|
|
リセットIC |
型名 RNA51957BFP (ルネサス エレクトロニクス社製、又は同等品) |
|
外寸 |
91.44× 91.44mm
（突起部含まず） |
|
実装ソケット
（ソケット仕様のみ）
|
型名 IC149-100-154-B51（山一電機社製）
※ ご指定時のみ：NQPACK100SD/HQPACK100SD（東京エレテック社製）
|
|
製品内容 |
・マイコンボード
・DC電源ケーブル（2Pコネクタ片側圧着済み
30ｃｍ）1本
・取扱説明書
・回路図
|
製品型名一覧表
|
製品型名 |
マイコン
搭載種別 |
搭載マイコン
|
|
マイコン型番 |
内蔵ROM |
内蔵RAM |
HSB8S2318F
販売終了予定 |
直付 |
HD64F2318VTE25
|
256KB |
8KB |
HSB8S2319EF
販売終了 |
HD64F2319EVTE25V
|
512KB |
HSB8S2318F-S
販売終了予定 |
ソケット |
HD64F2318VTE25
|
256KB |
8KB |
HSB8S2319EF-S
販売終了 |
HD64F2319EVTE25V
|
512KB |
販売終了 …販売終了品
（販売終了後もお客様からのマイコンご支給等で対応が可能な場合がございます。別途お問合せ下さい。）
販売終了予定
…在庫がなくなり次第販売を終了いたします
別売
ACアダプタ+3.3V：\1,980（税別\1,800）
その他オプション品はこちら
|
