H8S/2169Y,H8S/2160B,H8S/2161Bマイコン搭載ボード
|
HSB8S2169Fシリーズ
|
|
直付仕様価格
\27,500
(税別\25,000)
|
ソケット仕様価格
\49,500
(税別\45,000)
|
|
特徴
|
|
◆
ルネサス エレクトロニクス社製フラッシュメモリ内蔵マイコンを実装
◆
FLASHインタフェース搭載
◆
I/Oコネクタ・マイコン拡張バスコネクタ実装
◆
ディップスイッチ操作でオールモード動作可能
◆ 評価用LED8つ搭載
◆ 評価用押しボタンスイッチ2つ搭載
◆
ソケットにも対応※1
◆
回路図添付
※1
ICEによってはソケットの仕様が変更になる場合がございますので、ご確認の上
ご注文願います。また、ICEによってはコネクタ等に干渉する場合がございますので
ご注意下さい。 |
|

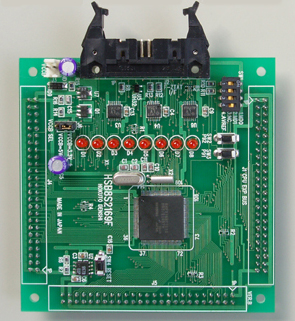

拡大写真はこちら
基板バージョンは実際とは異なる場合がございます。
また、機能向上の為、仕様が変更となる場合がございます。
|
|
製品概略
|
製品型名 |
「製品型名一覧表」をご覧下さい
|
|
搭載マイコン |
H8S/2169グループ,
H8S/2140Bグループ(H8S/2160B,
HS8/2161B)
パッケージ PTQP0144LC-A
(TFP-144V)
※マイコン型名は「製品型名一覧表」をご覧下さい
|
|
ボード電源電圧 |
DC3.3Vまたは5V
/ DC3.3V ※2 |
|
搭載クロック |
メインクロック：9.8304MHz
サブクロック：32.768kHz
|
|
リセットIC |
型名 RNA51957BFP (ルネサス エレクトロニクス社製、又は同等品) |
|
外寸 |
91.44 × 91.44 mm
（突起部含まず） |
|
実装ソケット
（ソケット仕様のみ）
|
型名 NQPACK144SE（東京エレテック社製） |
|
製品内容 |
・マイコンボード
・DC電源ケーブル（2Pコネクタ片側圧着済み
30ｃｍ）1本
・取扱説明書
・回路図
|
※2
搭載マイコンによって異なります。詳細は「製品型名一覧表」をご覧下さい。
製品型名一覧表
|
製品型名 |
マイコン
搭載種別 |
搭載マイコン
|
ボード
電源電圧
|
マイコン
グループ |
マイコン型番 |
内蔵ROM |
内蔵RAM |
|
HSB8S2169YVF 販売終了予定 |
直付 |
H8S/2169
|
HD64F2169YVTE10
|
64KB |
2KB |
DC3.3V
または5V※3 |
|
HSB8S2160BVF 販売終了予定 |
H8S/2140B
|
HD64F2160BVTE10
|
4KB |
DC3.3V |
|
HSB8S2161BVF 販売終了予定 |
HD64F2161BVTE10
|
128KB |
|
HSB8S2169YVF-S 販売終了予定 |
ソケット |
H8S/2169
|
HD64F2169YVTE10
|
64KB |
2KB |
DC3.3V
または5V※3 |
|
HSB8S2160BVF-S 販売終了予定 |
H8S/2140B
|
HD64F2160BVTE10
|
4KB |
DC3.3V |
|
HSB8S2161BVF-S 販売終了予定 |
HD64F2161BVTE10
|
128KB |
販売終了予定…在庫がなくなり次第販売終了いたします
※3
取扱説明書をご参照下さい。
別売 ACアダプタ+5V：\1,980（税別\1,800） ACアダプタ+3.3V：\1,980（税別\1,800） その他オプション品はこちら |
|
|
|
|
|
