音声入出力ボード

I2Sオーディオインタフェース

価格 \10,780 (税別\9,800)

特徴

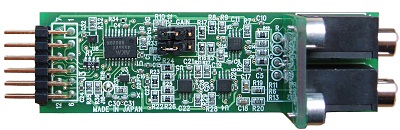

オーディオ CODEC を搭載した I2S 対応の音声入出力ボードです。ステレオミニジャックによるアナログ入出力と、Pmod^TM Type‑7 に準拠した I2S 接続により、マイコンでの音声処理の評価が可能です。別売ブリッジボードと北斗電子製マイコンボードとの組み合わせによる音声アプリケーション開発に最適です。

◆ オーディオ CODEC(AK4556/旭化成)を搭載

◆ 24bit／48kHz のステレオ A/D・D/A 変換に対応

◆ I2S(12P, Pmod^TM Type‑7)インタフェースを搭載

◆ ステレオミニジャックによるアナログ音声の入出力に対応

◆ 小型基板(68.3×20.3mm)による省スペース設計

◆ 別売ブリッジボードにより北斗電子製マイコンボードと接続可能

拡大写真

ダウンロード

・取扱説明書	：PDF	REV.1.0.0.0
・RX用サンプルプログラム	：資料	テンプレート　　サンプル1　　サンプル2
・RA用サンプルプログラム	：資料
	RA4M2	テンプレート　　サンプル
	RA4M3	テンプレート　　サンプル
	RA6M1	テンプレート　　サンプル
	RA6M2	テンプレート　　サンプル
	RA6M3	テンプレート　　サンプル
	RA6M4	テンプレート　　サンプル
	RA6M5	テンプレート　　サンプル

上記よりダウンロード（保存）してご利用下さい。（拡充や訂正のため内容は不定期に更新される事があります）

製品概略

製品型名	I2Sオーディオインタフェース
オーディオコーデックIC	AK4556 （旭化成社製）
A/Dコンバータ	24bit, 48kHz （2ch）
D/Aコンバータ	24bit, 48kHz （2ch）
信号インタフェース	Pmod^TM Type7 （12ピン）
オーディオインタフェース	入力：φ3.5ステレオミニジャック　コンデンサマイク（2ch）出力：φ3.5ステレオミニジャック
入力ゲイン設定	0dB（1倍）, 34dB（50倍）切り替え
入力レベル	2Vp-p（ゲイン1倍）, 10mVp-p（ゲイン50倍）切り替え
出力レベル	1.6Vp-p （600Ω負荷）
搭載クロック	12.288MHz
電源電圧	2.4～3.6V, 3.3V（typ）
ボード外寸	68.3 × 20.3 mm（突起部含まず）
製品内容	・I2Sオーディオインタフェースボード　1枚・回路図

Pmod^TM はDigilent社が策定しているインタフェース規格です。

I2Sオーディオインタフェース
ブリッジボード

価格 \1,100 (税別\1,000)

概要　

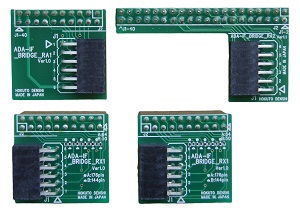

I2Sオーディオインタフェースと北斗電子製マイコンボードを接続するためのブリッジボードです。組み合わせるマイコンボードに応じて、4種類の製品をご用意しています。
付属のピンヘッダをマイコンボード側に半田付けしてご使用ください。

ダウンロード

・取扱説明書

：PDF

REV.1.0.0.0

上記よりダウンロード（保存）してご利用下さい。（拡充や訂正のため内容は不定期に更新される事があります）

製品ラインアップ

製品型名	製品内容	対応マイコンボード
ADA-IF_BRIDGE_RX1-176	･ADA-IF_BRIDGE_RX1-176ボード　1台･ピンヘッダ（2列、80ピン）1本*1	HSBRX72M176 HSBRX72N176 HSBRX66N176
ADA-IF_BRIDGE_RX1-144	･ADA-IF_BRIDGE_RX1-144ボード　1台･ピンヘッダ（2列、80ピン）1本*1	HSBRX72N144 HSBRX66N144
ADA-IF_BRIDGE_RA1	･ADA-IF_BRIDGE_RA1ボード　1台･ピンヘッダ（2列、80ピン）1本*1	HSBRA6M4F144 HSBRA6M2F144 HSBRA6M1F100 HSBRA4M3F144 HSBRA4M2F100
ADA-IF_BRIDGE_RA2	･ADA-IF_BRIDGE_RA2ボード　1台･ピンヘッダ（2列、80ピン）1本*1	HSBRA6M5F176 HSBRA6M3F176

*1 マイコンボード側に半田付けしてご使用ください。
