※MMC,SDカードは付属されません



取扱説明書:PDF  REV.1.0.2.0

APIコマンド解説書:PDF

デモプログラム解説書:PDF

カタログ:PDF

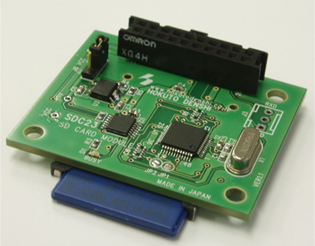

製品型番:アクセスユニットSDC23

RoHS対応製品

価格

\6,800+消費税*1

ファイルシステムソフトFatFsを搭載

 (公式ページ:http://elm-chan.org/fsw/ff/00index_j.html)

MMC/SDカードに対応 SPIモードアクセス

簡易なAPIコマンドによるファイルアクセス

マイコンシステム等と調歩同期シリアルで接続

汎用のシリアルインターフェイスを用い、接続したマイコンボードから

簡易なコマンド操作によりMMC/SDカードへのファイルアクセスを
行うことができます。

*1 お支払金額、税別10,000円未満の場合は送料(荷具運送経費)\1,000+消費税がかかります

仕様概略

実装マイコン

R8C23(R5F2123CJFP) 19.6608MHz

電源電圧

3.3V/5.0V (ジャンパスイッチで選択)

基板サイズ

40.0mm×47.0mm(突起含まず)

対応FAT

FAT32、FAT16、FAT12

(セクタサイズ512バイト固定)

ファイル名

8.3形式ファイル名に対応

同時に3つのファイルをオープン可能

対応カード

MMCまたはSDカード(SPIモード)

外部マイコンボードとのインターフェイス

非同期式シリアル:TTLレベル(0〜3.3V、0〜5.0V)

転送速度:9600、19200、38400bps(ハンダ付けで選択)

カードの接続検出

ライトプロテクト検出

製品内容

・アクセスユニット SDC23…1枚

・付属ソフトCD…1枚

・DC電源線(赤線、黒線 30cm 各1本)…1組

取扱説明書はPDF形式で付属ソフトCDに収録

CD内容 ・参考デモソフト
・解説PDFファイル
・取扱説明書

オプションボード
PC-ADATERはこちら

















BBシリーズマイコンボード














MMC/SDアクセスユニット SDC23



用途例



  動作パラメータ保存/参照での活用

 ● データロガ用のストレージ部品として

 ● パソコンで作成したファイルの活用

 ● カメラなどの画像データの活用





弊社Base Boardシリーズ※1HSBシリーズ※2マイコンボード(一部を除く)の20ピンソケットに直結して使用する事が
できます

※1 RAM容量の少ない一部のマイコンボードでは、動作致しません
※2 一部のマイコンボードでは、動作致しません

ファイルアクセスコマンド一覧  (パラメータ数は0〜3個)

コマンド

動作内容

コマンド

動作内容

CDST
MDIR
カードステータスを取得する
ディレクトリを作成する

FCHM
DFRE

ファイル/ディレクトリの属性を変更する

ディスク空き領域を取得する

ODIR
RDIR

ディレクトリをオープンする
ディレクトリ項目を読み出す

FATI
FINF

ファイルシステム(FAT)情報を取得する

ファイルまたはディレクトリの情報を取得する

DIR1
DIRN

最初のディレクトリ項目を読み出す
次のディレクトリ項目の読み出す

FEOF
GCSD

ファイルポインタが終端を指すかどうかをみる

-ド仕様データCSDを取得する

FOPN
FCLS

ファイルをオープンする
ファイルをクローズする

GCID
FCPY

ード固有情報データCIDを取得する

ファイルのコピーを行なう

FSYN
FTRN

キャッシュされたデータをフラッシュする
ファイル長を切り詰める

FSIZ
PUTC

ファイルのサイズ(バイト数)を取得する

文字の書き込み

FUNL
FRED

ファイルまたはディレクトリを削除する
ファイルからデータを読み出す

GETS
FUSE

ファイルから文字列を読み出す

ファイルオブジェクトの使用状態を取得する

FWRT
FSEK

ファイルにデータを書き込む
ファイルのR/Wポインタを移動する

SVER
MNTF

本ユニットのソフトウェアバージョンを取得する

マウント状態を取得する

FTEL
FREN

ファイルのR/Wポインタの位置を取得する
ファイル/ディレクトリの名前の変更/移動

- -



ファイル読出し・書込み操作、ファイル/ディレクトリの作成・削除・名前の変更やファイルコピ−
などのファイル操作を簡易なAPIコマンドを用いて行なうことができます。



        ** コマンド列はコマンドおよび0から3個のパラメ−タと終了コ−ド〈CR〉で構成  〈CR〉:16進の0×0D



●記述例1  FOPN  1 SAMPLE1.TXT  RWX<CR>
       (内容:ファイルオブジェクト1を用いて、既存のファイルSAMPLE1.TXTを読み書きモードでオープンする)



●記述例2  "FRED  1 10"<CR>
       (内容:ファイルオブジェクト1でオ−プンしたファイルから10バイト読み出す)

●記述例3:  “FCLS  1”<CR>
       (内容:ファイルオブジェクト1を閉じる)

●記述例4   "RDIR   DIR1/SUB_DIR1"<CR>

       (内容:ディレクトリDIR1内のサブディレクトリSUB_DIR1にあるディレクトリ項目を読み出す)



本アクセスカードは、仕様が公開されているMMC・SDのSPIモードのみでアクセスしています。容量が2Gを超えるMMCカードやSDカードには対応しておりません。また、お客様の機器に、MMC・SDのロゴを入れる場合は、MMC・SDそれぞれの管理団体とのライセンス契約が必要となります。

オプションボード
PC-ADAPTER
 税込価格\4,000+消費税

「PC-ADAPTER-EyER」から「PC-ADAPTER」に変わりました。価格、仕様の変更はございません。
(2013.6.14)

USBシリアル変換搭載製品  RoHS対応製品

EyERアクセスユニットSDC23を手軽にパソコンと接続できる オプションボード

EyERアクセスユニットSDC23に付属されているパソコンの制御デモが使用可能
Prolific社製 PL-2303HXD のUSB-シリアル変換ドライバをインストールすることでUSBシリアル通信が

  可能
約3cm × 3cmの超小型デザインで省スペース

※ ドライバはProlific社のホームページよりダウンロードし、インストールを行って下さい。

基板外形寸法 :縦3(cm)x 横3(cm) (コネクタ部含まず)



   ※写真と製品現物では若干相違する場合も
ございます

取扱説明書:PDF

REV.2.0.2.0(2013.11.29更新)



改良のため予告無く仕様変更する場合がございますので、ご了承下さい
