  AUTOSAR OS対応!

 V850E2/Fx4-Lマイコン搭載ボード

HSBV850E2FG4-Lシリーズ

直付仕様価格                       ソケット仕様価格

\35,000+消費税         \75,000+消費税

特徴

USBシリアル変換搭載製品  CAN搭載製品 RoHS対応製品

ルネサス エレクトロニクス社製マイコンV850E2/Fx4-L(100ピン)を実装

USBインタフェース(USB MINI-B)搭載

USBシリアル変換IC搭載によりパソコンと簡単接続

USBバスパワー使用で別電源不要、持ち運びも便利

CANインタフェース(4P) 2ch搭載

各CANインタフェース用トランシーバIC実装済みで最大2つの
    CANネットワークに即参加可能

フラッシュメモリ書込みインタフェース(20P)搭載

    弊社高速オンボードプログラマと接続

エミュレータインタフェース(14P)搭載

    ルネサス エレクトロニクス社製E1,E20にて動作確認済み

  弊社高速オンボードプログラマ(別売変換ケーブル併用)と接続

拡張I/O(34P×3  コネクタ未実装)搭載可能

評価用LED4つ搭載

評価用ボタンスイッチ1つ搭載

ソケット仕様にも対応

回路図添付

AUTOSAR OS対応new!



   ICEによってはソケットの仕様が変更になる場合がございますので、ご確認の上
   ご注文願います。また、ICEによってはコネクタ等に干渉する場合がご
ざいますので
   ご注意下さい。

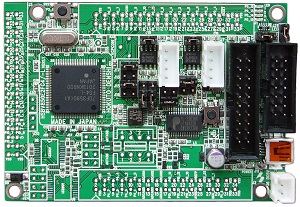

拡大写真はこちら

・基板バージョンは実際とは異なる場合がございます。また、機能向上の為、
仕様が変更となる場合がございます。

取扱説明書:PDF REV.1.1.0.0 (2015.7.21) 更新)



HSBV850E2FG4-LがAUTOSAR OS対応に対応しました。

TOPPERSのホームページよりダウンロード可能。

・ダウンロードは下記ページから行って下さい

URL:http://www.toppers.jp/atk2-download.html

ATK2-SC1  Release1.2.0 から対応

・詳細はダウンロードしたフォルダの下記ファイルを
ご覧下さい

atk2-sc1\target\hsbv850e2fg4_cx\target_user.txt

TOPPERS WEBサイト

製品概略

製品型名 直付仕様

HSBV850E2FG4-L(UPD70F3580GCA-UEU-AX)

ソケット仕様 HSBV850E2FG4-L-S(UPD70F3580GCA-UEU-AX)

搭載マイコン

V850E2/Fx4-Lグループ :UPD70F3580GCA-UEU-AX

パッケージ 100ピン・プラスチックLQFP(ファインピッチ)(14×14)

メモリ ROM:1MB  データフラッシュ:32KB  RAM:64KB  バックアップRAM:8KB
入力電源電圧 DC5V

搭載クロック

20MHz

USBシリアル変換IC 型名 PL-2303HXD (Prolific社製)
CANトランシーバIC

型名 R2A25416SP (ルネサス エレクトロニクス社製、又は同等品)

ボード外寸

58×82mm(突起部含まず)

実装ソケット

(ソケット仕様のみ)

型名 NQPACK100SD-ND (東京エレテック社製)
製品内容

マイコンボード

DC電源ケーブル (2Pコネクタ片側圧着済み 30cm : JST1本

4P通信ケーブル(CAN用4Pコネクタ片側圧着済み 50cm : JST)2本

回路図





※USBケーブル(A - MINI-B)は市販品をご用意願います



取扱説明書は右上「取扱説明書:PDF」よりダウンロード(保存)してご利用下さい
(拡充や訂正のため内容は不定期に更新される事があります)



下記マイコン搭載品をご希望の場合は、お問い合わせ下さい。

マイコン型番

ROM データ
フラッシュ
内蔵RAM バック
アップRAM
UPD70F3576GCA-UEU-AX 256KB 32KB 24KB 4KB
UPD70F3577GCA-UEU-AX  384KB 28KB
UPD70F3578GCA-UEU-AX 512KB 32KB
UPD70F3579GCA-UEU-AX 768KB 48KB 8KB



別売 ACアダプタ+5V(JST):\1,800+消費税   その他オプション品はこちら

その他USB搭載製品はこちら      その他CAN搭載マイコンボードはこちら
